Монтажная плата с боковой установкой для шкафов 1800 x 1000мм - R5PCSE18100 ДКС

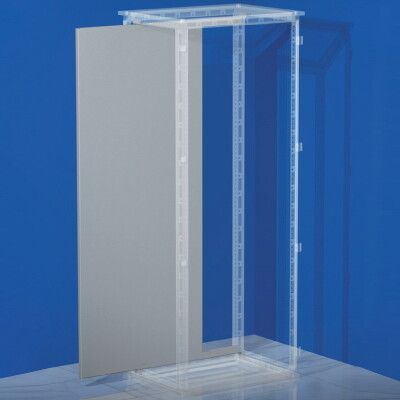

Монтажная плата с боковой установкой для шкафов 1800 x 1000 мм DKC - это стальная перфорированная панель для крепления оборудования внутри шкафов серии RAM block. Артикул r5pcse18100 подходит для шкафов CAE/CQE того же габарита, обеспечивает устойчивую фиксацию тяжелых устройств и совместима с нормативами ГОСТ 50827.3-2009.

Назначение и область применения

Монтажная плата с боковой установкой предназначена для крепления аппаратуры внутри шкафов управления, автоматизации и релейной защиты. Подходит для установки силового оборудования, контакторов, преобразователей частоты, реле, модулей ввода/вывода. Применяется в промышленных системах: на конвейерах, насосных станциях, в цехах с жесткими условиями эксплуатации. Устанавливается вертикально на боковые стенки шкафа, что освобождает центральное пространство для других элементов.

Технические характеристики

• Размеры: 1800 × 1000 мм
• Толщина материала: 3 мм
• Материал: сталь с оцинкованным покрытием
• Перфорация: да - равномерные отверстия для крепления компонентов
• Защитное покрытие: горячеоцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Нормативный документ: ГОСТ 50827.3-2009 - соответствует требованиям к конструкции и безопасности электрошкафов
• Максимальная допустимая нагрузка: до 600 кг

Совместимость и монтаж

Плата совместима исключительно со шкафами серии RAM block, имеющими габариты 1800×1000 мм и боковое крепление. Монтаж осуществляется на направляющие или кронштейны внутри шкафа - не требует сварки. Отверстия в перфорации стандартизованы под M4–M6 крепеж. Для установки используйте болты с гроверами или самонарезающие винты. Перед монтажом проверьте соответствие посадочных точек на шкафе и плате. Не применяйте для шкафов другого размера - возможна деформация или потеря несущей способности.

Безопасность и стандарты

Изделие соответствует ГОСТ 50827.3-2009, регламентирующему механическую прочность и безопасность монтажных плат в распределительных устройствах. Оцинкованное покрытие снижает риск возникновения электрокоррозии между деталями. Нагрузка до 600 кг рассчитана с запасом прочности, однако превышение этого значения требует обязательного усиления профилем - см. раздел “Ограничения”.

Преимущества

• Высокая несущая способность благодаря толщине 3 мм - выдерживает тяжелые комплектующие
• Оцинкованное покрытие продлевает срок службы в сырых и пыльных помещениях
• Перфорация позволяет легко адаптировать расположение оборудования без доработки
• Универсальный формат - совпадает с габаритами популярных шкафов CAE/CQE
• Не требует сложного инструментария при установке - достаточно стандартного крепежа

Ограничения применения

• Нельзя использовать при нагрузках выше 600 кг без дополнительного усиления профилями
• Подходит только для шкафов с боковым креплением и размером 1800×1000 мм - несовместима с другими типами корпусов
• Не предназначена для наружной установки - не имеет IP-защиты
• Запрещено применять в средах с постоянным воздействием открытого огня или химически активных паров - оцинковка не защищает от агрессивных кислот

Примеры использования

• Шкаф управления насосной станцией - крепление частотных преобразователей и тепловых реле
• Автоматизированный конвейер - установка PLC, I/O-модулей и блоков питания
• Щит релейной защиты подстанции - фиксация реле времени, токовых реле и клеммных колодок
• Цеховые щиты с тяжелыми контактными группами - где важна устойчивость к вибрациям

Практические советы

• При установке тяжелого оборудования (более 400 кг) рекомендуется дополнительно закрепить плату двумя U-профилями по краям - это предотвратит прогиб
• Проверяйте шаг перфорации перед заказом крепежа - он соответствует стандартному шагу 25 мм
• При использовании в местах с высокой влажностью - периодически осматривайте зоны крепления на предмет начала коррозии
• Не используйте пластиковые держатели - они не выдерживают вес и могут треснуть при температурных перепадах
• Артикул r5pcse18100 - единственный вариант этой модели в линейке DKC; другие размеры имеют другие артикулы
