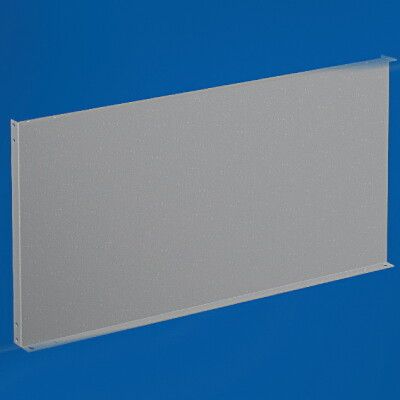

Монтажная плата, секционная, В=900мм, для шкафов DAE/CQE Ш=800мм | R5PCE8900 DKC ДКС

Плата монтажная секционная, высота 900 мм, ширина 800 мм, для шкафов DAE/CQE/CAE, DKC - элемент системы RAM block от бренда DKC, предназначенный для фиксации оборудования внутри шкафов автоматизации. Изготовлена из оцинкованной стали, обеспечивает жесткую и долговечную основу для монтажа устройств в промышленных условиях.

Назначение и область применения

Плата монтажная секционная используется для внутренней организации шкафов управления, автоматизации и релейной защиты. Её применение позволяет равномерно распределить нагрузку на конструкцию шкафа, удобно расположить модули, контакторы, реле, преобразователи частоты и другое оборудование. Подходит для шкафов серий DAE, CQE, CAE, DKC, входящих в систему RAM block. Применяется на объектах с высокими требованиями к защите: заводские линии, насосные станции, энергообъекты, системы водоснабжения и канализации.

Технические характеристики

• Размеры: высота 900 мм, ширина 800 мм
• Материал: сталь с оцинкованным защитным покрытием
• Перфорация: наличие отверстий для крепления компонентов
• Цвет: серебристый
• Толщина материала: соответствует стандарту для шкафов RAM block (1,2–1,5 мм)

Совместимость и монтаж

Плата совместима исключительно со шкафами серии DAE, CQE, CAE, DKC, выполненными по системе RAM block. Установка требует наличия специальных крепёжных элементов - уголков, направляющих или зажимов, входящих в комплект аксессуаров системы. Перфорированные отверстия позволяют фиксировать оборудование с шагом, соответствующим стандартному креплению DIN-рейки и аналогичным устройствам. Монтаж осуществляется с помощью болтов или заклёпок через перфорацию. Не рекомендуется использовать с другими типами шкафов - геометрия и точки крепления отличаются.

Безопасность и стандарты

Плата изготовлена в соответствии с требованиями к корпусам системы RAM block: степень защиты IP65/IP66 обеспечивается за счёт целостности всей конструкции шкафа, в которую плата интегрируется. Оцинкованное покрытие защищает от коррозии в средах с повышенной влажностью. Материал выдерживает механические нагрузки, соответствует классу ударопрочности IK10 при условии правильного монтажа в рамках целого шкафа.

Преимущества

• Увеличивает срок службы оборудования за счёт равномерного распределения веса
• Обеспечивает доступ ко всем сторонам установленных устройств для обслуживания
• Оцинкованное покрытие снижает риск коррозии даже в агрессивных средах
• Готовая перфорация ускоряет монтаж и исключает необходимость сверления
• Интегрируется в единую систему RAM block - все элементы взаимозаменяемы и стандартизованы

Ограничения применения

• Не является самостоятельным изделием - работает только в составе шкафа DAE/CQE/CAE/DKC
• Не рассчитана на наружную установку - должна использоваться только внутри защищённых корпусов
• Не подходит для монтажа тяжёлых устройств без дополнительной опоры - максимальная нагрузка зависит от конструкции всего шкафа
• Не заменяет DIN-рейки - для крепления малогабаритных модулей требуется дополнительный крепёж

Примеры использования

• Фиксация частотных преобразователей на производственных линиях
• Размещение релейных щитов в системах водоснабжения
• Установка контроллеров PLC и I/O-модулей в шкафах автоматизации технологических процессов
• Организация секций для разделения силовой и слаботочной части в одном шкафе

Практические советы

• Перед монтажом проверьте соответствие размеров платы внутренним габаритам вашего шкафа - допуск по ширине и высоте должен быть минимальным
• Используйте только оригинальные аксессуары DKC для крепления - несовместимые детали нарушают герметичность и не обеспечивают нужную жёсткость
• При установке тяжёлого оборудования (например, трансформаторов) дополнительно укрепляйте плату снизу или используйте поддерживающие профили
• При необходимости доработки перфорации - используйте только метчики и свёрла подходящего диаметра, чтобы не деформировать оцинкованное покрытие
• Плата монтажная секционная, высота 900 мм, ширина 800 мм, для шкафов DAE/CQE/CAE, DKC - часть комплексной системы; её эффективность зависит от соблюдения всех правил сборки RAM block
