Переходник ПОЛИАМИД труба-короб DN29 M32х1.5 45град. IP66 ДКС PAL29M32N

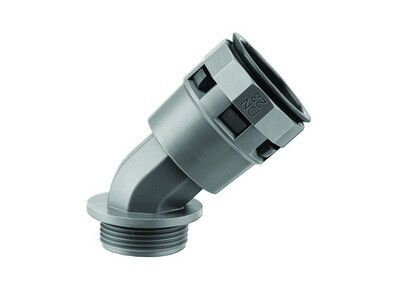

Муфта 45 градусов труба-коробка DN 29 мм, резьба M32x1.5, полиамид, цвет черный от бренда DKC (ДКС) - это компактный элемент для организации входа гофрированных труб в электрооборудование под углом 45°. Артикул pal29m32n обеспечивает герметичное и прочное соединение даже в жестких условиях эксплуатации.

Назначение и область применения

Муфта 45 градусов труба-коробка DN 29 мм, резьба M32x1.5, полиамид, цвет черный предназначена для ввода гофрированных полиамидных труб в корпуса, шкафы, распределительные коробки и другие устройства. Угол 45° позволяет легко менять направление проводки, снижая напряжение на изгибе кабеля и упрощая монтаж в ограниченном пространстве. Подходит для установки в промышленных станках, автоматизированных линиях, системах управления и внешних электрощитах.

Технические характеристики

• Диаметр трубы: 29 мм - соответствует стандартным гофрированным трубам из полиамида
• Резьба: M32×1.5 - совместима с фланцами, крышками и переходниками этого стандарта
• Угол соединения: 45° - оптимальный угол для изменения трассы без резких перегибов
• Материал: полиамид PA6.6 - высокая механическая прочность, устойчивость к химикатам и ударным нагрузкам
• Степень защиты: IP66 - защищает от мощных струй воды и пыли; при использовании уплотнителей PAR/PAPM повышается до IP67 (временное погружение)
• Рабочий температурный диапазон: от -40C до +105C - выдерживает экстремальные условия, кратковременно - до +150C
• Цвет: черный - маскирует загрязнения, не выгорает под UV-лучами
• Галогены: отсутствуют - безопасна при горении, соответствует требованиям RoHS

Совместимость и монтаж

Муфта 45 градусов труба-коробка DN 29 мм, резьба M32x1.5, полиамид, цвет черный совместима с гофрированными трубами из полиамида того же диаметра (до 29 мм). Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они входят в рекомендованный ассортимент производителя. Резьба M32×1.5 позволяет закручивать муфту в стандартные резьбовые отверстия корпусов и крышек. Монтаж выполняется вручную: труба вставляется внутрь, муфта накручивается на резьбу корпуса. Не требует специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в промышленной среде. Степень защиты IP66 соответствует IEC 60529. Отсутствие галогенов делает муфту безопасной при возгорании - не выделяет токсичных паров. Работает в соответствии с нормами RoHS и REACH. Кратковременный нагрев до +150C допустим, но не является режимом постоянной эксплуатации.

Преимущества

• Высокая прочность материала - полиамид PA6.6 не деформируется под давлением и не ломается при монтаже
• Устойчивость к УФ-излучению - не теряет цвет и свойства на открытых площадках
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами
• Легкий вес - удобен для монтажа на труднодоступных участках
• Не требует обслуживания - не ржавеет, не корродирует, не нуждается в смазке

Ограничения применения

• Не предназначен для работы с металлическими трубами - резьба и форма рассчитаны исключительно на полиамидные гофры
• IP67 достигается только при обязательном применении уплотнителей PAR/PAPM - без них сохраняется только IP66
• Не следует использовать в средах с постоянным контактом с открытым пламенем или расплавленными металлами
• Запрещено превышать максимальную температуру +105C длительное время - риск деформации материала

Примеры использования

• Подключение гофрированной трубы к распределительному щиту на производственной линии
• Ввод кабелей в корпуса ЧПУ-станков с изменением направления трассы под 45°
• Монтаж в наружных электрощитах на объектах с повышенной запыленностью и влажностью
• Соединение в распаечных коробках на автостоянках и в логистических центрах

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен быть ≤29 мм, чтобы плотно вошла в муфту
• Для IP67 всегда используйте оригинальные уплотнители PAR или PAPM - аналоги могут не обеспечить герметичность
• При затяжке резьбы не применяйте силовые инструменты - достаточно ручного усилия, чтобы не повредить резьбу M32×1.5
• При работе в условиях частых температурных колебаний проверяйте состояние уплотнений каждые 6–12 месяцев
• Артикул pal29m32n - единственный в линейке Octopus с этим сочетанием угла, диаметра и резьбы - не путайте с другими моделями
