Муфта кабельная концевая внутр. установки 1кВ ПКВТпб 5х(70-120мм) без наконечн. Нева-Транс Комплект 22020019 Нева Транс

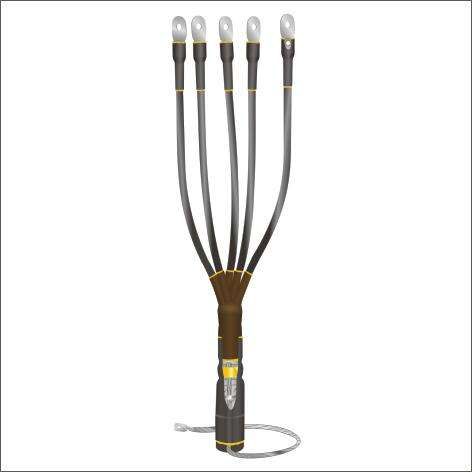

Муфта кабельная концевая для внутренней установки 1кВ ПКВТпб 5х(70-120мм) без наконечников от Нева-Транс предназначена для герметичного оконцевания четырёхжильных силовых кабелей с броней и изоляцией из пластмассы на напряжение до 1 кВ. Применяется в помещениях с любым уровнем влажности, устанавливается методом термоусадки.

Назначение и область применения

Муфта кабельная концевая для внутренней установки 1кВ ПКВТпб 5х(70-120мм) без наконечников используется для завершения кабельной линии - создания герметичного, механически прочного и электроизоляционного соединения между кабелем и внешним оборудованием. Подходит для кабелей с 4 токоведущими жилами и бронёй, сечением 70, 95 или 120 мм2. Устанавливается исключительно внутри зданий: в распределительных камерах, щитовых, тоннелях, подвалах, цехах. Не применяется на открытом воздухе или в условиях повышенной влаги за пределами помещений.

Технические характеристики

• Номинальное напряжение: 1000 В
• Количество жил: 4 (токоведущих); броня - отдельный контур заземления
• Сечение кабеля: 70–120 мм2
• Тип монтажа: термоусадка
• Материал корпуса: модифицированный полимер
• Исполнение: термоусадочный, с защитным покровом (броня)
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая для внутренней установки 1кВ ПКВТпб 5х(70-120мм) без наконечников совместима только с кабелями типа ПКВТпб и аналогичными - с пластмассовой изоляцией, медными жилами и металлической бронёй. Не подходит для кабелей без брони или с алюминиевой оболочкой.

Монтаж выполняется после подготовки кабеля: снятия внешней оболочки, брони и изоляции жил. Все элементы муфты (термоусадочные трубки, колпачки, зажимы) собираются на разделке и нагреваются равномерно с помощью газовой горелки или промышленного фена (температура 120–150 C). Особое внимание - заземлению: пружина постоянного давления и терка обеспечивают надёжный контакт с бронелентами кабеля. Наконечники не входят в комплект - их необходимо установить самостоятельно перед сборкой.

Безопасность и стандарты

Муфта кабельная концевая для внутренней установки 1кВ ПКВТпб 5х(70-120мм) без наконечников прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс. Полимерный материал не содержит токсичных веществ, не выделяет опасных паров при термоусадке, обеспечивает экологическую безопасность при эксплуатации.

Преимущества

• Высокая степень защиты IP67 - герметична против пыли и временного погружения в воду
• Устойчивость к перепадам температур - работает при –50 C и +50 C
• Простой и быстрый монтаж - одна операция термоусадки вместо сложной сборки
• Автоматическое заземление через пружину - снижает риск плохого контакта
• Экономия места - компактная форма подходит для ограниченных пространств

Ограничения применения

• Не допускается установка на открытом воздухе - не рассчитана на UV-излучение и осадки
• Не подходит для кабелей с числом жил более 4 (например, 5-жильных) - указано 4 жилы в спецификации, хотя в названии фигурирует “5х” - это указывает на наличие брони как пятого элемента, но не токоведущей жилы
• Требуется точное соблюдение сечения: менее 70 мм2 или более 120 мм2 - недопустимо
• Не использовать с кабелями без брони - отсутствие опоры для заземления нарушит работу системы
• Запрещено применение при температуре ниже –50 C - возможна хрупкость материала

Примеры использования

• Оконцевание кабеля ПКВТпб 4×95 от шкафа управления до двигателя насоса в цеху
• Подключение кабеля 4×120 к распределительному щиту в подвале административного здания
• Завершение линии питания конвейера в холодном складском помещении
• Монтаж на выходе кабеля из тоннеля в машинное отделение

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно замерить диаметр жил
• Обязательно удалите все острые кромки брони - они могут повредить термоусадочные материалы
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - это предотвращает образование пузырей
• Не экономьте на тепловом устройстве - используйте профессиональный фен с регулировкой температуры
• Установите наконечники на жилы до начала сборки муфты - после термоусадки доступ будет затруднён
• Проверьте плотность прилегания термоусадочных элементов - они должны полностью обтянуть кабель без воздушных прослоек
