Муфта кабельная концевая 10кВ 3КВТп-10-70/120 (Б) (пайка) КВТ 88755

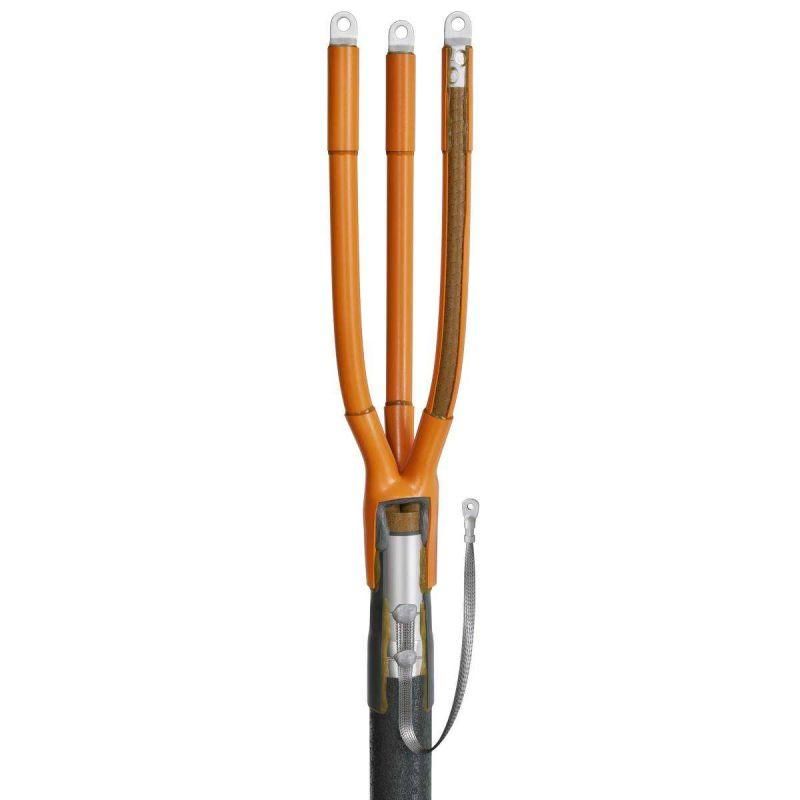

Муфта кабельная концевая 3КВТп-10-70/120 (Б) (пайка) от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для внутренней установки, обеспечивает герметичность, механическую прочность и безопасную работу в широком температурном диапазоне.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-70/120 (Б) (пайка) используется для завершения силовых кабелей с бумажной маслопропитанной изоляцией. Применяется там, где требуется герметичное и долговечное оконцевание кабеля перед подключением к оборудованию - например, на трансформаторах, распределительных устройствах, ячейках КРУ, шкафах управления.

• Подходит для кабелей с броней из стальных лент или без неё.
• Работает с кабелями, имеющими алюминиевую или свинцовую оболочку.
• Производится для работы на напряжение 6 и 10 кВ.
• Установка допускается только внутри помещений - не предназначен для наружной эксплуатации.

Технические характеристики

• Уровень напряжения: 10 кВ
• Количество жил: 3
• Номинальное сечение жил: 70–120 мм2
• Тип изделия: термоусаживаемая концевая муфта
• Материал корпуса: полимер, безгалогеновый (HF=Halogen Free)
• Материал изоляции кабеля: пропитанная бумажная
• Температура эксплуатации: от –50 C до +50 C
• Наличие наконечников: да (универсальные - под опрессовку и болтовые)
• Герметизация: за счет маслостойкого герметика и термоплавкого клея
• Цвет основных элементов: кирпично-красный
• Стандарты соответствия: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3КВТп-10-70/120 (Б) (пайка) совместима с кабелями следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.

Монтаж выполняется в несколько этапов:

1. Подготовка кабеля - удаление внешних слоев, разделка жил.
2. Нанесение герметика на корень разделки для выравнивания электрического поля.
3. Надевание термоусаживаемых элементов: перчатка, трубки жильной изоляции, концевые манжеты.
4. Равномерный прогрев пропановой горелкой ПГ (КВТ) до полной усадки всех компонентов.
5. Заземление - обязательная операция, выполняется методом пайки с применением припоев ПОС-30 и А, а также паяльного жира, входящих в базовую комплектацию.
6. Фиксация наконечника - можно использовать как опрессованные, так и болтовые наконечники.

Для правильного монтажа необходим инструмент: пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022 - актуальный стандарт для кабельных муфт на напряжение до 35 кВ.
• Все полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов (HF=Halogen Free).
• Термоусаживаемые элементы устойчивы к УФ-лучам - предотвращают старение даже при длительном воздействии света через прозрачные кожухи.
• Маслостойкий герметик исключает просачивание масла из кабеля и сохраняет герметичность при работе с маслонаполненными системами.

Преимущества

• Высокая степень герметизации благодаря комбинации термоплавкого клея и маслостойкого герметика.
• Универсальная система наконечников - поддерживает два типа подключения: опрессовку и болтовое крепление.
• Элементы изготовлены из трекингостойкого полимера - снижают риск поверхностных пробоев.
• Работает в экстремальных температурах - от –50 C до +50 C, что важно для холодных регионов и неотапливаемых помещениях.
• Комплексная комплектация - всё необходимое для монтажа уже в наличии: припои, паяльный жир, готовые термоэлементы.

Ограничения применения

• Не применяется для наружной установки - не имеет защиты от осадков и прямого солнечного света в открытом виде.
• Требуется точное соблюдение технологии пайки - некачественная пайка заземления ведёт к повышению потенциала и опасности поражения током.
• Не рекомендовано использование с кабелями с пластмассовой изоляцией (например, ВВГ, NYM) - материал рассчитан только на бумажную маслопропитанную изоляцию.
• Не допускается многократное нагревание - повторный прогрев термоэлементов может вызвать деформацию и потерю герметичности.
• Посадочный диаметр кабеля должен точно соответствовать заявленному сечению 70–120 мм2 - отклонения увеличивают риск протечек и пробоя.

Примеры использования

• Оконцевание кабеля ААБл от трансформаторной подстанции до распределительного щита внутри цеха.
• Подключение кабеля СБл к вводу в здание с внутренним распределительным устройством.
• Завершение кабеля в камерах КРУ на промышленных объектах с высокой влажностью.
• Монтаж в подземных коллекторах, где есть риск попадания масла или влаги, но нет прямого контакта с атмосферой.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы убедиться, что он находится в диапазоне 70–120 мм2.
• Не экономьте на времени прогрева - равномерный нагрев всей поверхности муфты гарантирует плотную усадку и отсутствие воздушных пузырей.
• Пайка заземления должна проводиться на чистой металлической поверхности оболочки - зачистите её от оксидов и грязи перед пайкой.
• Храните муфту в сухом месте при температуре от +5 C до +30 C - переохлаждение или перегрев могут изменить свойства клея.
• Используйте только рекомендованный инструмент - горелка ПГ (КВТ) и набор НМБ-6 (КВТ) обеспечивают контроль температуры и безопасность.
• После монтажа проведите визуальный осмотр: все элементы должны быть полностью усажены, без вздутий, трещин и видимых зазоров.
