Муфта кабельная концевая универс. 1кВ 4ПКВНтпБ-о-240-Пр-Al с наконечн. 9014178 Подольск 4pkvntpbxox240pral ПЗЭМИ

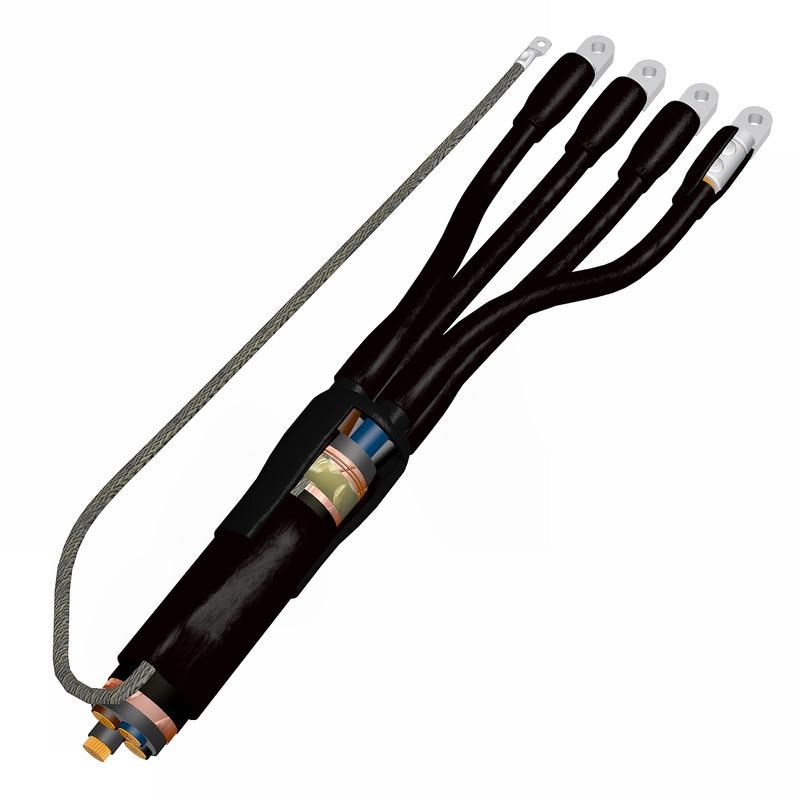

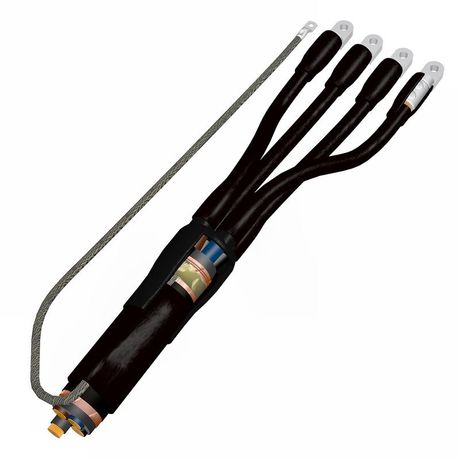

Муфта кабельная концевая 1 кВ 4ПКВНтпБ-о-240-Пр-Al с наконечником от Подольского ЗЭМИ предназначена для герметичного оконцовывания силового кабеля с алюминиевой жилой сечением 240 мм2, обеспечивая надёжный контакт и защиту от внешней среды. Эта муфта применяется там, где требуется завершение кабельной линии перед подключением к оборудованию.

Назначение и область применения

Муфта кабельная концевая 1 кВ 4ПКВНтпБ-о-240-Пр-Al с наконечником используется для создания безопасного и долговечного соединения между кабелем и электрооборудованием - например, трансформаторами, распределительными щитами, автоматическими выключателями. Применяется на объектах с напряжением до 1 кВ: в промышленных установках, энергообъектах, на улице, в помещениях с повышенной влажностью. Наличие готового наконечника исключает необходимость самостоятельной опрессовки, что снижает риск ошибок при монтаже.

Технические характеристики

• Рабочее напряжение: до 1 кВ
• Сечение кабеля: 240 мм2
• Жила: алюминиевая (Al)
• Тип муфты: концевая, однополюсная
• Изоляция: термостойкая, самозатвердевающая
• Защита корпуса: IP54 (защита от пыли и брызг воды)
• Наконечник: уже установлен, совместим с болтовыми зажимами

Совместимость и монтаж

Муфта 4ПКВНтпБ-о-240-Пр-Al рассчитана на кабели с алюминиевой жилой сечением 240 мм2. Установка возможна только на кабели с аналогичным типом изоляции и конструкцией. Монтаж выполняется путём зачистки конца кабеля, введения его внутрь муфты и фиксации через наконечник. Для плотного контакта необходимо использовать подходящий момент затяжки болта наконечника - рекомендовано проверить документацию оборудования, куда будет подключаться кабель. Герметизация достигается благодаря тепловой усадке и компаундному заполнению внутри муфты - никаких дополнительных материалов не требует.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ Р 50571.5.52 и другим нормативам для кабельных соединений в сетях до 1 кВ. Конструкция предотвращает возгорание и распространение пламени. Сертифицирована для работы в условиях перепадов температур и высокой влажности. Наконечник выполнен из сплава, устойчивого к окислению, что продлевает срок службы соединения.

Преимущества

• Готовый наконечник экономит время монтажа - не нужна опрессовка
• Улучшенная герметизация за счёт термосжимаемых элементов
• Алюминиевая жила - совместима с большинством существующих кабелей в старых системах
• Стандартный форм-фактор позволяет легко заменить поврежденную муфту

Ограничения применения

• Не для медных кабелей - только для алюминиевых жил
• Запрещено применять при напряжении выше 1 кВ
• Не предназначен для постоянного погружения в воду - максимальная степень защиты IP54
• Не работает с многожильными кабелями с гибкой жилой - только с цельнотянутыми проводниками

Примеры использования

• Оконцовка кабеля ААШв 3×240 перед подключением к шинам КРУ
• Финальное соединение кабеля на входе в трансформаторную подстанцию
• Завершение трассы кабельной линии на промышленном участке с частыми колебаниями температуры

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - даже небольшое отличие (например, 185 вместо 240) может вызвать нагрев и выход из строя
• Чистите жилу от оксидной плёнки перед введением в муфту - особенно важно для алюминия
• Проверьте соответствие диаметра наконечника зажиму на оборудовании - часто встречается несовпадение с DIN-болтами
• После сборки протестируйте соединение на прочность механического крепления - слабый контакт может стать причиной аварии
• Храните муфту в сухом месте - даже при наличии герметизации длительное воздействие влаги может повредить внутренние материалы
