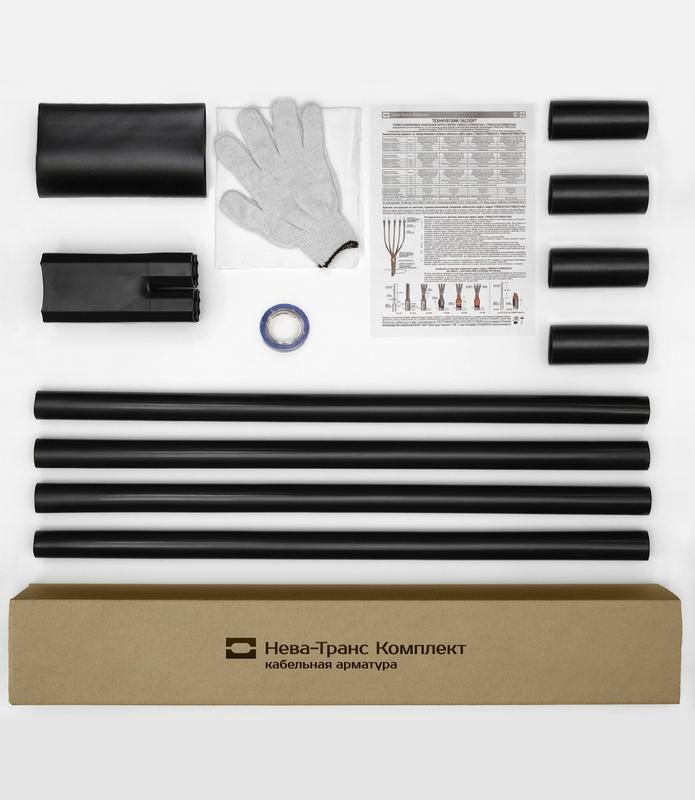

Муфта кабельная концевая наружн. установки 1кВ ПКНТп 4х(35-50мм) без наконечн. Нева-Транс Комплект 22020076 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ ПКНТп 4х(35-50 мм) без наконечников, 1КНТпН-3х(70-120) с болтовыми наконечниками от компании Нева-Транс Комплект предназначена для герметичного оконцевания силовых кабелей на открытом воздухе. Эта муфта обеспечивает надёжную изоляцию и механическую защиту конца кабеля, особенно важна при использовании в условиях сурового климата.

Назначение и область применения

Муфта 1КНТпН-3х(70-120) используется для оконцевания трёхжильных силовых кабелей сечением 70, 95 и 120 мм2. Подходит как для кабелей с бумажной, так и с полиэтиленовой изоляцией - с бронёй или без неё. Применяется исключительно на открытом воздухе, включая монтаж на опорах ЛЭП, столбах, фасадах зданий. Может служить в роли мачтовой концевой муфты - то есть заменяет традиционный кабельный вывод через стену или опору.

Технические характеристики

• Рабочее напряжение: до 1 кВ включительно
• Поддерживаемые сечения кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип наконечников: болтовые, уже установлены
• Температурный режим работы: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал корпуса: термоусаживаемая полиэтиленовая трубка с внутренним слоем эластомера
• Устойчивость к УФ-излучению: да

Совместимость и монтаж

Муфта совместима с кабелями типа ААБл, АСБ, ВВГ, NYM, КВВГ - при условии соблюдения сечений 70–120 мм2. Монтаж выполняется путём термоусадки с помощью газовой горелки. Перед установкой необходимо зачистить конец кабеля, удалить броню (если она есть), правильно расположить все элементы муфты согласно инструкции. Болтовые наконечники уже смонтированы - достаточно затянуть их на контактном проводе после ввода в муфту. Посадочные размеры рассчитаны под конкретные сечения - не допускается использование на кабелях меньшего или большего сечения.

Безопасность и стандарты

Изделие соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошло независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Конструкция не содержит токсичных материалов, не выделяет вредных веществ при нагреве - безопасна для персонала и окружающей среды.

Преимущества

• Высокая степень герметизации благодаря термоусадке - предотвращает попадание влаги и пыли
• Уже встроенные болтовые наконечники снижают время монтажа и риск ошибки
• Широкий диапазон рабочих температур позволяет использовать в Арктике и пустыне
• Устойчивость к УФ-излучению продлевает срок службы на открытых участках
• Не требует специальных инструментов кроме газовой горелки и набора для подготовки кабеля

Ограничения применения

• Не внутри помещений - специально спроектирована для наружной установки
• Запрещено использовать на кабелях сечением менее 70 мм2 или более 120 мм2 - возможна потеря герметичности
• Не рекомендовано для постоянного погружения в воду - IP67 не гарантирует длительную работу под водой
• Не предназначен для многожильных кабелей с числом жил больше трёх
• Требуется точное соблюдение технологии термоусадки; недостаточно прогрев - риск протечки

Примеры использования

• Оконцевание кабеля АСБ 3×95 на железобетонной опоре ЛЭП 0,4 кВ
• Подключение кабеля ВВГнг 3×120 от распределительного щита к трансформатору на внешней стене цеха
• Монтаж мачтовой концевой муфты на воздушной линии в северных регионах РФ
• Замена старой концевой заделки на кабеле с бумажной пропитанной изоляцией в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже +-5 мм2 может повлиять на плотность усадки
• Обязательно используйте газовую горелку с регулируемым пламенем - равномерный прогрев предотвратит деформацию
• После усадки проверьте целостность оболочки: нет ли пузырей, трещин или мест, где материал не прилегает
• Если кабель бронированный - перед установкой муфты сделайте качественный заземляющий контур на броне
• Храните муфту в сухом месте, избегайте прямого солнечного света до момента монтажа
