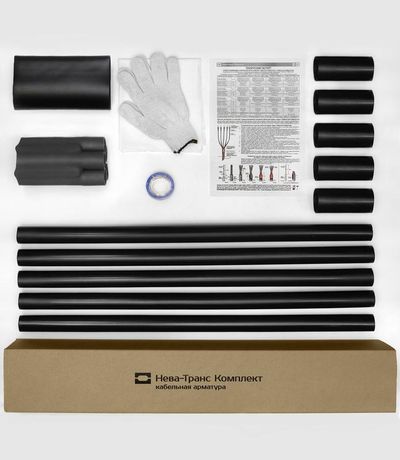

Муфта кабельная концевая наружн. установки 1кВ ПКНТп 5х(16-25мм) без наконечн. Нева-Транс Комплект 22020083 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ ПКНТп 5х(16–25 мм) без наконечников и муфта 10КНТпН-3х(35–50) с болтовыми наконечниками - это термоусаживаемые устройства для герметичного оконцевания силовых кабелей на открытом воздухе. Обе модели обеспечивают надёжную изоляцию и механическую защиту концов кабеля, подходят для монтажа на опорах, фасадах зданий и других наружных объектах. Продукция производства Нева-Транс Комплект, артикул 22020083.

Назначение и область применения

Муфты используются для завершения трёхжильных силовых кабелей с бумажной маслопропитанной изоляцией. Модель 10КНТпН-3х(35–50) рассчитана на напряжение до 10 кВ, а ПКНТп 5х(16–25 мм) - на 1 кВ. Подходят для установки вне помещений: на столбах ЛЭП, на фасадах распределительных устройств, в местах выхода кабеля из земли или труб. Особенно эффективны там, где требуется защита от влаги, перепадов температур и УФ-излучения.

Технические характеристики

• Напряжение: до 10 кВ (для 10КНТпН-3х(35–50)) / до 1 кВ (для ПКНТп 5х(16–25 мм))
• Сечение кабеля: 35–50 мм2 (для 10КНТпН-3х(35–50)); 16–25 мм2 (для ПКНТп 5х(16–25 мм))
• Число жил: 3
• Тип наконечников: болтовые (только для 10КНТпН-3х(35–50)), без наконечников (для ПКНТп 5х(16–25 мм))
• Рабочий диапазон температур: –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал корпуса: термоусаживаемая полиэтиленовая смесь с УФ-стабилизатором

Совместимость и монтаж

Муфта 10КНТпН-3х(35–50) совместима только с кабелями типа КГ, АКГ, КВВГ, имеющими бумажную пропитанную изоляцию. Для монтажа требуются: газовая горелка, набор для подготовки кабеля (ножи, шаблоны), изолирующая лента, средства индивидуальной защиты. Перед усадкой необходимо тщательно зачистить жилы и удалить все частицы изоляции. Болтовые наконечники уже установлены - достаточно затянуть их моментом 40–50 Нм. Муфта ПКНТп 5х(16–25 мм) требует самостоятельного монтажа наконечников.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Не содержит свинца и других токсичных веществ

Преимущества

• Высокая герметичность благодаря равномерному термоусаживанию
• Устойчивость к УФ-излучению - не растрескивается под прямыми солнечными лучами
• Работает при экстремальных температурах - подходит для Сибири и Дальнего Востока
• Заранее установленные болтовые наконечники снижают время монтажа
• Экологически безопасный материал - не выделяет токсинов при нагреве

Ограничения применения

• Не применяется для кабелей с XLPE или ПВХ изоляцией - только для бумажной пропитанной
• Не допускается использование внутри закрытых щитов без вентиляции - риск перегрева при длительной нагрузке
• Не предназначен для постоянного погружения в воду - только временное воздействие (IP67)
• Не рекомендован для кабелей сечением менее 35 мм2 или более 50 мм2 - возможна потеря герметичности

Примеры использования

• Оконцевание кабеля КВВГ 3×50 на опоре воздушной линии 10 кВ
• Подключение кабеля от подземной трассы к трансформаторной будке
• Монтаж на мачте распределительного пункта в условиях повышенной влажности
• Завершение кабеля перед входом в цех с мощным оборудованием

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному в маркировке - 35–50 мм2 для 10КНТпН-3х(35–50)
• Обязательно используйте термофен с регулируемой температурой - перегрев повредит изоляцию
• При монтаже на вертикальной поверхности начинайте усадку снизу, чтобы исключить попадание воздуха
• Для ПКНТп 5х(16–25 мм) выбирайте наконечники с внутренним диаметром, соответствующим жиле кабеля - 6–8 мм
• Храните муфты в сухом месте при температуре от –10 C до +30 C - заморозка не критична, но влияет на эластичность материала
