Муфта кабельная концевая наружн. установки 1кВ ПКНТп 4х(16-25мм) без наконечн. Нева-Транс Комплект 22020075 Нева Транс

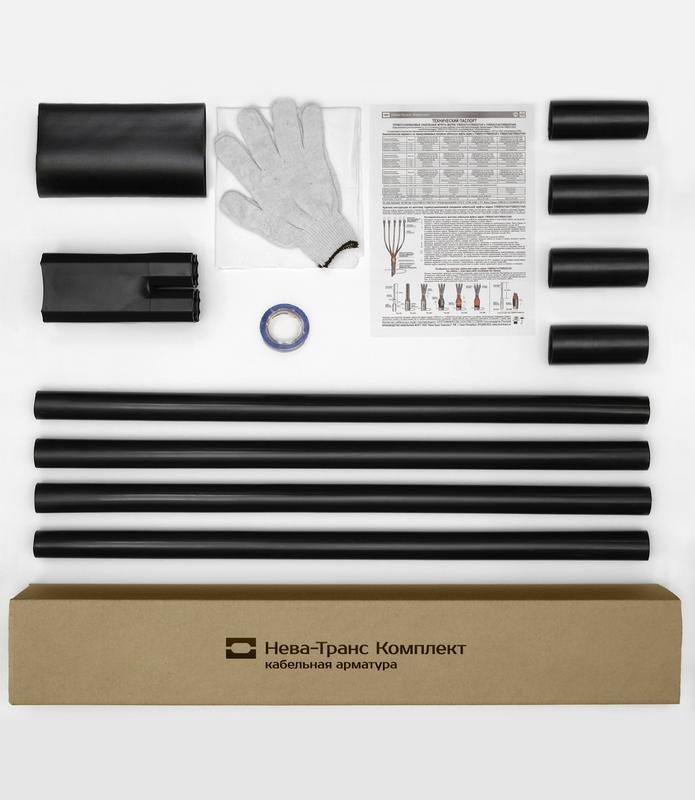

Муфта кабельная концевая наружной установки 1 кВ ПКНТп 4х(16-25 мм) без наконечников, 1КНТпН-3х(35-50) с болтовыми наконечниками - это термоусаживаемая муфта для оконцевания силовых кабелей на напряжение до 1 кВ, предназначенная для наружной установки. Бренд Нева-Транс Комплект выпускает эту модель в двух вариантах: один без наконечников для кабелей 16–25 мм2, другой - с болтовыми наконечниками для кабелей 35–50 мм2. Артикул 22020075 соответствует версии с наконечниками.

Назначение и область применения

Муфта 1КНТпН-3х(35-50) используется для герметичного и надёжного оконцевания трёхжильных силовых кабелей с изоляцией из бумаги или пластмассы, с бронёй или без неё. Применяется там, где требуется завершение кабеля перед подключением к оборудованию - например, на опорах ЛЭП, трансформаторных будках, распределительных пунктах, столбах и других открытых участках сети 0,4–1 кВ. Подходит для мачтовой установки - то есть когда кабель заканчивается прямо на опоре, а не внутри щита.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 35–50 мм2
• Количество жил: 3
• Тип наконечников: болтовые, уже установлены
• Рабочий диапазон температур: от –50 C до +50 C
• Максимальная влажность: до 98%
• Защита от внешних факторов: устойчива к УФ-излучению, дождю, снегу, запылённости
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта 1КНТпН-3х(35-50) совместима только с трёхжильными кабелями указанного сечения. Для монтажа необходимо:

• Подготовить кабель: зачистить изоляцию, удалить броню (если есть), обработать поверхность
• Надеть муфту на кабель до начала работы
• Использовать газовую горелку для равномерного нагрева термоусаживаемой трубки
• Не перегревать материал - это может повредить внутренние слои
• Затянуть болты наконечников моментом, указанным в документации производителя

Перед установкой проверьте, что диаметр кабеля не превышает допустимый предел - муфта рассчитана именно на 35–50 мм2, меньшие или большие сечения не подходят.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 - нормам для кабельных соединений на напряжение до 1 кВ, и техническим условиям ТУ Нева-Транс. Материалы не выделяют токсичных веществ при нагреве и не поддерживают горение - обеспечивает экологическую безопасность при эксплуатации.

Преимущества

• Готовые болтовые наконечники исключают необходимость самостоятельной установки контактных элементов
• Высокая степень защиты IP67 - герметична против пыли и временного погружения в воду
• Широкий температурный диапазон позволяет использовать её в суровых климатических условиях - от Сибири до Крайнего Севера
• Устойчивость к УФ-излучению продлевает срок службы на открытом воздухе
• Универсальная конструкция подходит как для бронированных, так и для небронированных кабелей

Ограничения применения

• Не применяется для кабелей сечением менее 35 мм2 или более 50 мм2 - возможен риск потери герметичности
• Не предназначена для внутренней установки в помещениях - хотя и работает в них, но не оптимизирована для таких условий
• Не рекомендуется использовать в местах постоянного контакта с маслом, растворителями или химически активными жидкостями
• Требует обязательного использования газовой горелки - нельзя усаживать феном или другим источником тепла с недостаточной мощностью

Примеры использования

• Оконцевание кабеля ААБл-3×50 на опоре воздушной линии 0,4 кВ
• Подключение кабеля ВВГнг-LS 3×50 к входному устройству трансформаторной подстанции
• Завершение кабеля на мачте для питания светильника или оборудования на площадке
• Замена старой муфты на новую после аварии или износа в условиях повышенной влажности

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - даже небольшое отклонение (например, 55 мм2 вместо 50) может привести к протечкам
• При работе в холодную погоду (ниже –20 C) прогрейте муфту в помещении до комнатной температуры минимум 30 минут
• Не используйте муфту, если на ней есть механические повреждения - трещины, порезы, деформация
• После усадки проверьте плотность прилегания материала к кабелю - он должен полностью обволакивать изоляцию без пузырей
• Для долговечности рекомендуется дополнительно покрывать место выхода кабеля из муфты защитным составом против коррозии, особенно при наличии металлической брони
