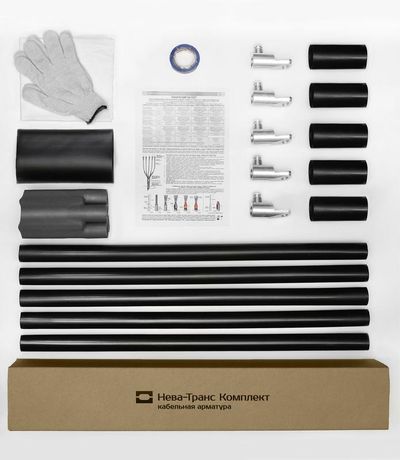

Муфта кабельная концевая наружн. установки 1кВ ПКНТпН 5х(35-50мм) с наконечн. Нева-Транс Комплект 22020112 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ ПКНТпН 5х(35-50мм) с наконечником, 1ПКВТпН-5х(70-120) с болтовыми наконечниками - это термоусаживаемая муфта для оконцевания многожильных кабелей с пластмассовой изоляцией, предназначенная для подключения к оборудованию в помещениях. Муфта 1ПКВТпН-5х(70-120) от производителя Нева-Транс Комплект обеспечивает герметичное и надёжное соединение кабеля с болтовыми зажимами, соответствует российским нормам и прошла независимые испытания.

Назначение и область применения

Муфта 1ПКВТпН-5х(70-120) используется для оконцевания пятижильных силовых кабелей сечением 70, 95 и 120 мм2 с пластмассовой изоляцией и без брони. Предназначена исключительно для внутренней установки в помещениях - не для уличного монтажа, не для сырых или открытых площадках. Применяется там, где требуется надёжный контакт между кабелем и коммутационным устройством: распределительные щиты, трансформаторные подстанции, оборудование цехов, насосные станции.

Технические характеристики

• Рабочее напряжение: до 1 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2
• Число жил: 5
• Тип наконечника: болтовой, внутренний
• Тип муфты: термоусаживаемая
• Изоляция кабеля: пластмассовая, без брони
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта 1ПКВТпН-5х(70-120) совместима только с кабелями указанного сечения и типа изоляции. Для правильной сборки необходимо:

• Зачистить жилы кабеля точно до требуемой длины - не более и не менее, чем указано в инструкции производителя;
• Установить болтовые наконечники на каждую жилу перед надеванием муфты;
• Равномерно прогревать термоусаживающуюся трубку газовой горелкой до полного её обтягивания и заполнения внутренних полостей;
• Не допускать перегрева - это повредит изоляцию и снижает долговечность.

Перед монтажом проверьте соответствие диаметра кабеля и внутреннего просвета муфты - не используйте для кабелей меньше 70 мм2 или больше 120 мм2.

Безопасность и стандарты

Муфта 1ПКВТпН-5х(70-120) соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Произведённая продукция имеет официальный сертификат соответствия Госстандарта России. Экологически безопасна - не содержит свинца и других токсичных компонентов, не выделяет опасных веществ при нагреве.

Преимущества

• Высокая степень защиты от влаги и пыли благодаря плотному термоусаживанию;
• Болтовые наконечники обеспечивают прочный и доступный для обслуживания контакт;
• Лёгкий монтаж без необходимости использования специальных клеевых составов или литых корпусов;
• Долговечность - материал устойчив к температурным колебаниям в пределах эксплуатационных условий;
• Подтверждённая надёжность через независимые испытания.

Ограничения применения

• Не применяется для кабелей с металлической броней - муфта не рассчитана на механическую нагрузку от бронированной оболочки;
• Не предназначена для наружной установки - не защищена от воздействия осадков, УФ-лучей и перепадов температур на улице;
• Не рекомендовано использование в местах с постоянными вибрациями без дополнительной фиксации кабеля;
• Не подходит для кабелей с другим числом жил - только для 5-жильных;
• Не допускается повторное использование после демонтажа - термоусаживаемая конструкция деформируется и теряет герметичность.

Примеры использования

• Подключение кабеля от трансформатора к входному автомату в распределительном щите цеха;
• Оконцевание питающего кабеля для электродвигателя в закрытом помещении;
• Соединение кабеля с шинной системой в подстанции;
• Обустройство выходов кабеля из стеновых каналов в электрошкафах.

Практические советы

• Перед монтажом обязательно проверьте маркировку на муфте - она должна соответствовать артикулу 22020112 и указывать сечение 70–120 мм2;
• Используйте только газовую горелку с регулируемым пламенем - фен недостаточно мощный для равномерного нагрева;
• После усадки проверьте отсутствие пузырей и трещин - они указывают на некачественный нагрев или старый материал;
• Храните муфту в сухом месте, при температуре от –15C до +40C - не замораживайте и не перегревайте;
• При работе с несколькими муфтами одновременно - соблюдайте порядок монтажа: сначала подготовьте все жилы, потом начинайте усадку - так легче контролировать процесс.
