Муфта кабельная концевая наружной установки 1кВ КНТпН 4х(16-25мм) с болтовыми наконечниками Нева-Транс 22020095 Нева Транс

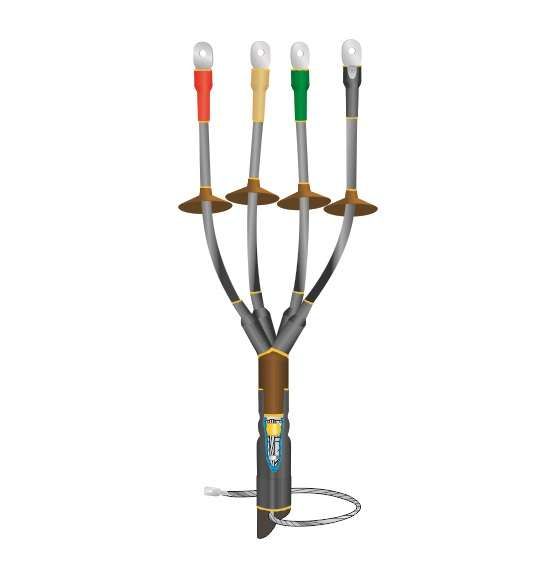

Муфта кабельная концевая наружной установки 1 кВ КНТпН 4х(16-25 мм) с болтовыми наконечниками от производителя Нева-Транс Комплект - это готовое решение для герметичного оконцевания четырёхжильных силовых кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Применяется на открытых участках, включая мачтовые опоры, обеспечивая надёжную изоляцию и механическую защиту конца кабеля.

Назначение и область применения

Муфта КНТпН 4х(16-25 мм) используется для оконцевания кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Подходит для наружной установки - на столбах, опорах, фасадах зданий, в распределительных пунктах. Обеспечивает герметизацию и изоляцию концов кабеля, предотвращая попадание влаги, пыли и коррозийных факторов. Может использоваться как мачтовая муфта - то есть крепится прямо к вертикальной опоре.

Технические характеристики

• Количество жил: 4
• Напряжение: до 1 кВ включительно
• Номинальное сечение кабеля: 16–25 мм2
• Исполнение: термоусадочное - все элементы уменьшаются в размерах при нагреве
• Рабочая температура окружающей среды: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних воздействий: устойчивость к УФ-излучению, дождю, снегу, запылённости
• Крепление жил: болтовые наконечники
• Заземление: предусмотрено для кабелей с бумажной изоляцией (пружина давления + терка) и для бронированных кабелей (пайка)

Совместимость и монтаж

Муфта КНТпН 4х(16-25 мм) совместима с кабелями типа АСБ, ААБл, ВВГ, NYM и аналогичными, имеющими сечение 16–25 мм2. Для монтажа требуется:

• Правильно выполненная разделка кабеля - удаление брони, экрана, изоляции согласно инструкции
• Термофен или газовая горелка с регулируемой температурой (не менее 150 C)
• Обязательный прогрев всех элементов муфты равномерно, чтобы избежать перегрева или недостаточной усадки
• Подключение болтовых наконечников к жилам перед установкой муфты
• Заземление - для кабелей с бумажной изоляцией используйте пружину и терку; для бронированных - пайка к бронелентам

Не допускается монтаж при температуре ниже –50 C - материал становится хрупким, возможны трещины.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведена по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасна - не содержит свинца и других токсичных веществ

Преимущества

• Высокая степень защиты IP67 - полностью герметична после усадки
• Усиленная изоляция жил за счёт специальных изоляторов - увеличен путь утечки тока
• Стойкость к агрессивным условиям: УФ, влага, перепады температур
• Универсальность - работает с кабелями разного типа (бронированные/небронированные, бумажная/пластиковая изоляция)
• Надёжное крепление жил через болтовые наконечники - исключает контакт с корпусом

Ограничения применения

• Не применяется для кабелей сечением меньше 16 мм2 или больше 25 мм2 - не обеспечивается плотная усадка
• Не рекомендуется использовать внутри помещений с повышенной вибрацией - отсутствует виброизоляция
• Не предназначен для подземной прокладки - не имеет усиленной механической защиты против давления грунта
• Требует точного соблюдения технологии монтажа - некорректный прогрев снижает срок службы
• Не совместим с кабелями с медной бронёй - пайка невозможна, пружина не обеспечивает надёжного контакта

Примеры использования

• Оконцевание кабеля АСБ 4×25 на опоре ЛЭП 0,4 кВ
• Подключение кабеля ВВГ 4×16 к автоматическому выключателю на фасаде цеха
• Монтаж на мачтовой опоре распределительного пункта (РП) в условиях повышенной влажности
• Замена повреждённого конца кабеля на воздушной линии без замены всего участка

Практические советы

• Перед монтажом проверьте сечение кабеля штангенциркулем - даже небольшое отклонение влияет на качество усадки
• Используйте термофен с насадкой для равномерного нагрева - не направляйте пламя горелки на один участок более 10 секунд
• После усадки проверьте герметичность: слегка потяните за жилы - они должны быть неподвижны, без щелей
• Для кабелей с бумажной изоляцией обязательно проведите заземление через пружину и терку - иначе риск поражения током
• Храните муфту в сухом месте при температуре от –20 C до +30 C - длительное хранение при минусовых температурах снижает эластичность материала
