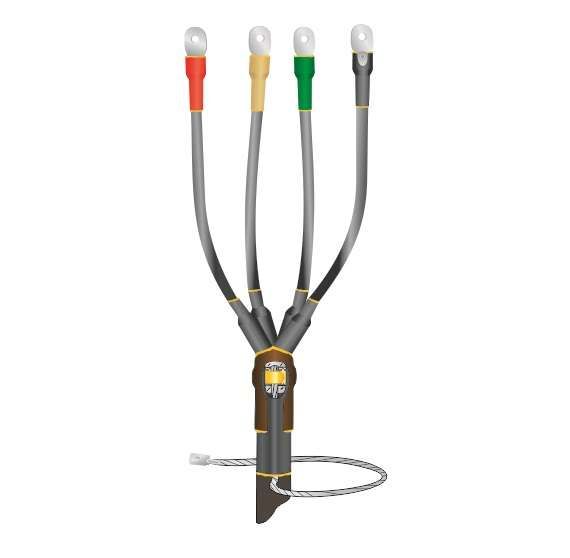

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-4х(16-25) с болт. наконечн. Нева-Транс Комплект 22040081 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(16-25) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных бронированных кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Подходит как для внутреннего, так и для наружного монтажа, обеспечивая долговечную работу даже в суровых условиях.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(16-25) с болтовыми наконечниками используется для завершения силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется надёжное соединение между кабелем и оборудованием - например, на выходах из распределительных щитов, трансформаторов, двигателей, шкафов управления. Особенно актуальна для объектов с повышенными требованиями к пожаробезопасности: офисы, больницы, метро, заводские цеха, открытые ЛЭП и подземные камеры.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 4
• Тип изделия: термоусаживаемая концевая муфта
• Материал корпуса: полимерный состав с негорючими свойствами (нг-LS)
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Герметизация: достигается за счёт термоусадки и плотного контакта с поверхностью кабеля
• Заземление: предусмотрено через пружину постоянного давления и терку для соединения с бронелентой кабеля
• Наличие болтовых наконечников: да, для быстрого подключения к аппаратам

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(16-25) с болтовыми наконечниками совместима исключительно с кабелями типа с броней и пластмассовой изоляцией (например, ВВБШв, АВБШв, ВБбШв). Для монтажа требуются:

• Правильно выполненная разделка кабеля - снятие внешних слоёв до уровня медных жил;
• Обязательное использование теплогенерирующего устройства: газовая горелка или мощный термофен (температура нагрева ≥ 200 C);
• Подключение болтовых наконечников к каждой жиле перед термоусадкой;
• Фиксация заземляющего провода к броне с помощью пружины и терки - этот элемент уже встроен в комплект.

Не допускается применение муфты на кабелях без брони или с бумажной изоляцией. Диаметр кабеля должен точно попадать в заявленный диапазон - перегрузка или недостаток сечения снижают герметичность.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы классифицированы как нг-LS - не поддерживают горение, минимальное дымо- и газовыделение при возгорании
• Произведённые испытания подтверждают соответствие требованиям пожарной безопасности РФ
• Выпущены сертификаты соответствия Росстандарту

Преимущества

• Автономная система заземления - не нуждается в дополнительном креплении
• Высокая механическая прочность благодаря термоусадке и полиэмерному корпусу
• Устойчивость к УФ-излучению и атмосферным осадкам - позволяет использовать вне помещения
• Работает при экстремальных температурах - от −50 C до +50 C
• Большая скорость сборки - весь процесс занимает 15–25 минут после подготовки кабеля
• Экологически безопасный материал - не содержит хлора и свинца

Ограничения применения

• Не применяется для кабелей с бумажной маслонаполненной изоляцией
• Не рекомендовано использование на кабелях сечением менее 16 мм2 или более 25 мм2 - риск трещин и потери герметизации
• Не предназначен для длительного погружения в воду - IP67 гарантирует лишь временную защиту
• Требуется точное соблюдение технологии термоусадки; неквалифицированный монтаж приведёт к пробоям
• Не следует использовать в местах с частыми ударными нагрузками без дополнительной механической защиты

Примеры использования

• Оконцовка кабеля ВВБШв 4×25 на входе в частный дом или производственный шкаф
• Подключение кабеля АВБШв 4×16 к электродвигателю насосной станции на открытом участке
• Завершение бронированного кабеля в подвале многоэтажного дома с высокой влажностью
• Монтаж на воздушных опорах ЛЭП 1 кВ в регионах с холодным климатом

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить в муфте, но не болтаться
• Избегайте перегрева материала во время термоусадки - равномерный прогрев предотвращает деформацию
• Проверьте целостность болтовых наконечников перед установкой - они должны иметь чистые контактные площадки
• После монтажа протестируйте изоляцию мегаомметром - нормальное сопротивление выше 100 МОм
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие снижает эластичность полимера
• Для работы в зимний период согрейте муфту до комнатной температуры перед установкой - это повышает качество адгезии
