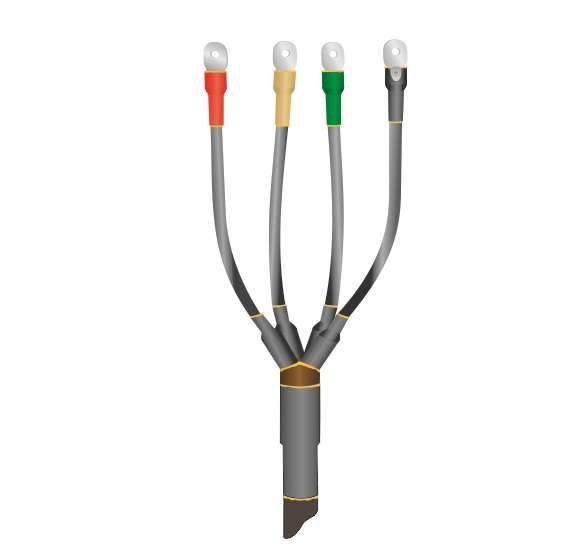

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-4х(70-120) с болт. наконечн. Нева-Транс Комплект 22020171 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-4х(70-120) с болтовым наконечником от производителя Нева-Транс Комплект предназначена для надёжного оконцевания четырёхжильных кабелей с изоляцией из пластмассы и сечением 70–120 мм2 на напряжение до 1 кВ. Применяется как в помещениях, так и на открытом воздухе, обеспечивает герметичное и долговечное соединение при помощи термоусадки.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпН-4х(70-120) используется для завершения кабельных линий - то есть создаёт защищённый выход кабеля к оборудованию: автоматическим выключателям, трансформаторам, распределительным щитам, станкам, шкафам управления. Подходит для кабелей без брони, с изоляцией из полиэтилена или ПВХ. Область применения - энергообъекты, промышленные объекты, ЖКХ, транспортные узлы, где требуется надёжное оконцевание кабелей в условиях повышенной влажности, перепадов температур и открытой среды.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Количество жил: 4
• Сечение кабеля: 70, 95, 120 мм2
• Тип изоляции кабеля: пластмассовая (без брони)
• Тип оконцевания: болтовые наконечники внутренней и внешней установки
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, пыли
• Метод монтажа: термоусаживание с применением газовой горелки или фена

Совместимость и монтаж

Муфта 1ПКВ(Н)ТпН-4х(70-120) совместима только с кабелями без металлической брони и с изоляцией из ПВХ или сшитого полиэтилена. Для монтажа необходимо выполнить разделку кабеля по рекомендациям производителя - удалить внешнюю оболочку, экран и изоляцию жил до нужной длины. После этого все элементы муфты (термоусадочные трубки, наконечники, герметик) надеваются в определённом порядке. Усадка выполняется равномерным нагревом с помощью газовой горелки или специального фена - до полного закрытия и плотного прилегания материала к кабелю. Болтовые наконечники крепятся после усадки - они уже встроены в конструкцию и требуют лишь затяжки моментом, соответствующим сечению жилы.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасна - не содержит свинца и других запрещённых веществ

Преимущества

• Высокая герметичность благодаря термоусадке - исключает попадание влаги и пыли
• Стойкость к экстремальным температурам - работает даже в Арктике и пустыне
• Устойчивость к УФ-излучению - не трескается и не выгорает на солнце
• Универсальность - одна муфта покрывает три сечения кабеля (70, 95, 120 мм2)
• Готовые болтовые наконечники снижают время монтажа и риск ошибки

Ограничения применения

• Не применяется для кабелей с бронёй - требует предварительного снятия брони и экрана
• Не подходит для кабелей с бумажной маслопромитой изоляцией
• Требует наличия оборудования для термоусадки - горелки или фена с регулируемой температурой
• Запрещается использовать при температуре ниже –50 C во время монтажа - материал становится хрупким
• Не предназначен для постоянного погружения в воду - хотя защищён от осадков, не является подводной муфтой

Примеры использования

• Подключение кабеля от трансформаторной подстанции к ящику автоматического включения резерва (АВР)
• Оконцевание кабеля питания на промышленном конвейере с частотным преобразователем
• Завершение линии освещения на улице - от столба к светильнику
• Монтаж в подземных коллекторах, где высока влажность и возможны перепады температур

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен точно попадать в диапазон 70–120 мм2; меньшие или большие сечения недопустимы
• Обязательно используйте термостойкие перчатки и защитные очки при работе с горелкой
• Нагревайте муфту медленно и равномерно - быстрый нагрев вызывает деформацию и воздушные пузыри
• Проверяйте целостность термоусадочных элементов перед установкой - трещины и порезы недопустимы
• После монтажа убедитесь, что болтовые наконечники плотно прижаты - затяните их моментом, указанным в документации к кабелю
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах снижает эластичность материалов
