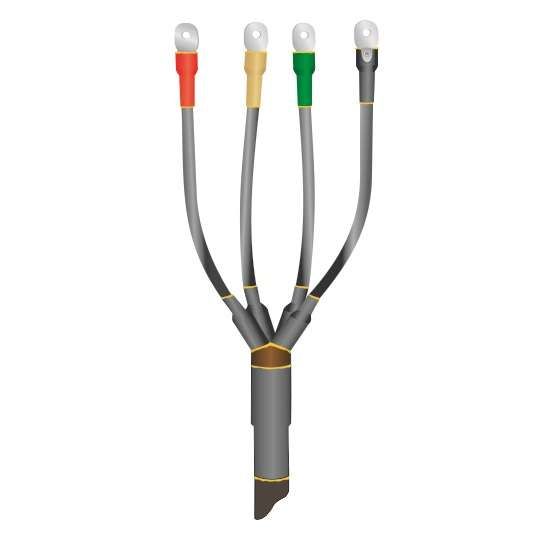

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-4х(70-120) с болт. наконечн. Нева-Транс Комплект 22040107 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(70-120) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как во внутренних помещениях, так и на открытой территории - особенно там, где важны пожаробезопасность и долговечность.

Назначение и область применения

Эта муфта используется для завершения кабельных линий напряжением до 1 кВ. Подходит для кабелей сечением 70, 95 и 120 мм2 с пластмассовой изоляцией, без металлической брони. Обеспечивает надёжную изоляцию и механическую защиту конца кабеля. Часто применяется в системах энергообеспечения зданий, на промышленных объектах, в распределительных пунктах, на трансформаторных подстанциях и при подключении оборудования вне помещений.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 4
• Тип исполнения: термоусадочная
• Материал корпуса: полимерный состав
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Горючесть: материал нг-LS - не поддерживающий горение, с минимальным дымо- и газовыделением
• Наличие элементов: встроенные болтовые наконечники для соединения с оборудованием

Совместимость и монтаж

Муфта совместима исключительно с кабелями без брони и с пластмассовой изоляцией. Для монтажа требуется предварительная подготовка конца кабеля - удаление внешнего покрова, зачистка жил, установка наконечников. После этого муфта одевается на разделку и равномерно нагревается горелкой или специальным феном до плотного усыхания. Все детали комплекта рассчитаны на один цикл термоусадки. Болтовые наконечники уже установлены - достаточно затянуть их контактными болтами к шине или аппарату.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено согласование по требованиям пожарной безопасности РФ
• Материалы классифицированы как нг-LS - снижают риск возгорания и образование ядовитых газов при перегреве
• Подтверждены результаты независимых испытаний на прочность, герметичность и термостойкость

Преимущества

• Автономная система герметизации - не требует дополнительных средств уплотнения
• Болтовые наконечники в комплекте экономят время сборки и обеспечивают надёжный электрический контакт
• Широкий температурный диапазон позволяет использовать в суровых условиях - от Арктики до тропиков
• Защита от УФ-излучения делает её пригодной для наружной установки без кожухов
• Экологически безопасный материал - не содержит хлора и тяжёлых металлов

Ограничения применения

• Не для кабелей с металлической броней - возможна деформация или повреждение при нагрузках
• Запрещён монтаж на кабели с бумажной или маслонаполненной изоляцией
• Не рекомендовано использование в местах постоянного контакта с растворителями, кислотами или щелочами
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев вызывает плохую адгезию, перегрев - оплавление материала

Примеры использования

• Оконцовка кабеля ВВГнг-LS перед подключением к автоматическому выключателю в распределительном щите
• Подключение питания насосной станции на открытом участке с повышенной влажностью
• Завершение линии питания конвейера на пищевом предприятии, где важно соответствие нормам пожарной безопасности
• Монтаж на воздушных линиях после перехода от столба к подземному вводу в здание

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в заявленный диапазон 70–120 мм2; слишком тонкий или толстый провод не обеспечит герметичность
• Обязательно используйте термофен с регулировкой температуры - обычные бытовые фены могут не достичь нужного уровня нагрева
• При работе на улице выбирайте день без осадков - даже при IP67 влага под давлением может попасть в зону соединения
• Проверяйте целостность наконечников до начала работы - они должны иметь чётко выраженную форму и не иметь следов коррозии
• Храните муфту в сухом месте при температуре выше 0 C - заморозка может изменить эластичность полимера
