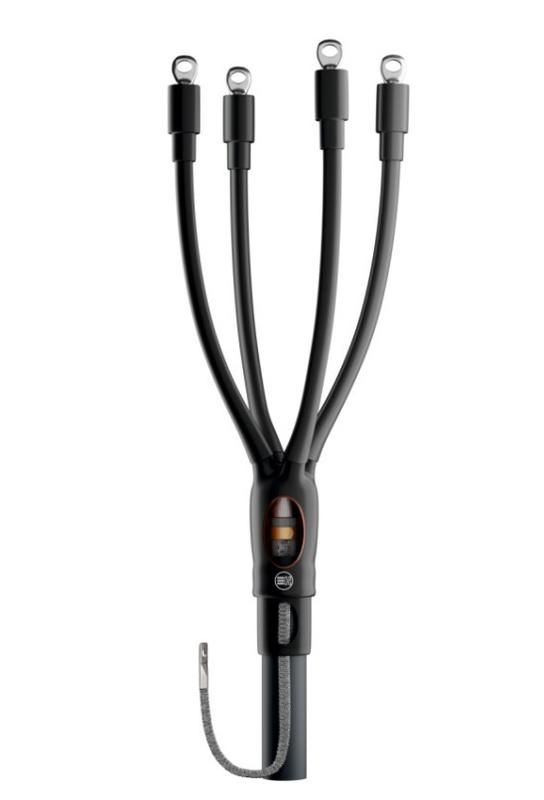

Муфта кабельная концевая универс. 1кВ HT2P-01/5х70-120 (5ПКВНтпБ1-70/120-БН) НИЛЕД 16000161

Муфта кабельная концевая универсальная 1 кВ HT2P-01/5х70-120 (5ПКВНтпБ1-70/120-БН) от бренда НИЛЕД - это термоусаживаемый комплект для герметичного оконцовывания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ, рассчитанных на работу до 1 кВ. Подходит для монтажа в помещениях и на улице, обеспечивает надёжное соединение между кабелем и оборудованием.

Назначение и область применения

Муфта HT2P-01/5х70-120 используется для создания концевых ответвлений на кабелях с пластмассовой изоляцией. Её основная задача - защищать место оконцовки от влаги, пыли и механических повреждений, а также обеспечить безопасный контакт с электрооборудованием. Применяется там, где требуется подключение кабеля к шкафам, щитам, двигателям, светильникам или другим устройствам.

• Подходит для кабелей типа: АВВГ-1, АВВГз-1, АПвВГ-1, ВВГ-1, ВВГз-1, ПвВГ-1 и их аналогов.
• Не предназначен для кабелей с металлической броней или экранирующим слоем.
• Работает как в закрытых помещениях, так и на открытом воздухе.

Технические характеристики

• Напряжение: до 1 кВ (переменный и постоянный ток, частота 50 Гц)
• Число жил: 5
• Номинальное сечение кабеля: 70–120 мм2
• Тип муфты: термоусаживаемая
• Установка: внутренняя и наружная
• Защита корпуса: IP67 после усадки (защита от пыли и временного погружения в воду)

Совместимость и монтаж

HT2P-01/5х70-120 совместима только с кабелями без брони и экрана. Перед монтажом необходимо удалить внешнюю оболочку и подготовить жилы согласно инструкции производителя. Усадка выполняется равномерным нагревом газовой горелкой - температурой около 180–200 C. Каждый элемент (термотрубка, термостойкий клей, изолирующие колпаки) должен полностью усесться без пузырей и перегрева.

• Обязательно соблюдайте минимальную длину зачистки жил - не менее 90 мм.
• Перед усадкой проверьте соответствие сечения кабеля: 70–120 мм2. Меньшие или большие сечения недопустимы.
• На выходе из муфты рекомендуется использовать кабельный зажим для фиксации и предотвращения провисания.

Безопасность и стандарты

Муфта соответствует требованиям к изоляционной прочности и герметизации для оборудования до 1 кВ. Произведена в соответствии с отраслевыми нормами РФ для термоусаживаемых изделий. После правильной сборки и усадки обеспечивает класс защиты IP67, что гарантирует долговременную работоспособность даже во влажной среде.

Преимущества

• Высокая степень герметизации благодаря термоклею внутри трубок - исключает попадание влаги.
• Устойчивость к перепадам температур: работает от –50 C до +80 C.
• Легко монтировать - не требуются специальные инструменты кроме газовой горелки.
• Компактная форма позволяет устанавливать её в ограниченном пространстве.
• Стандартный цвет - черный, что удобно для маскировки на объектах.

Ограничения применения

• Не применяется для кабелей с броней (например, ААШв, ВБбШв) или с медным экраном.
• Запрещено использование на кабелях с сечением меньше 70 мм2 или больше 120 мм2 - возможна потеря герметичности.
• Не следует применять в местах с постоянным воздействием открытого пламени или высокими температурами выше +80 C.
• Не подходит для кабелей с полиэтиленовой изоляцией повышенной плотности (не указанной в списках совместимости).

Примеры использования

• Подключение кабеля ВВГ-1 5×95 к распределительному щиту в цеху.
• Оконцовка кабеля АВВГ-1 5×120 перед входом в насосную станцию на улице.
• Монтаж питания для автоматического выключателя в ящике на столбе ЛЭП.
• Замена старой концевой заделки на новую в условиях повышенной влажности (подвал, парковка).

Практические советы

• Перед монтажом обязательно сверьте номер артикула 16000161 с этикеткой на упаковке - отличается от других моделей HT2P-01.
• Не используйте обычный фен - нужна именно газовая горелка с регулируемым пламенем.
• Проверяйте целостность всех деталей муфты до начала работы - трещины или деформация термотрубки делают продукт негодным.
• После усадки осмотрите все участки: если есть вздутые места - прогрейте ещё раз, чтобы устранить воздушные прослойки.
• Храните муфту в сухом месте, избегая прямого солнца - срок хранения до 3 лет при комнатной температуре.
