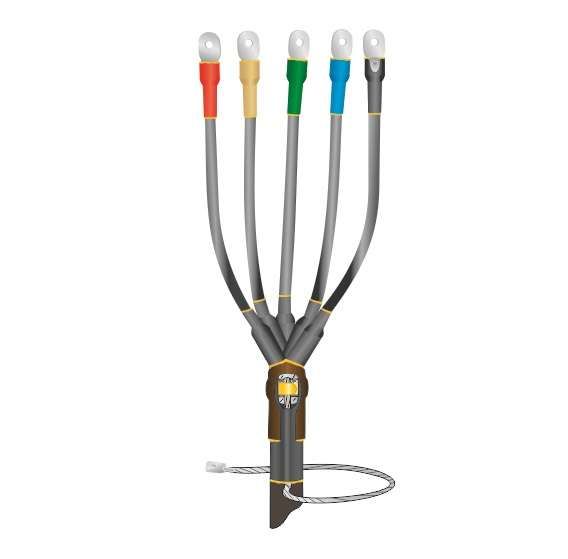

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-5х(16-25) без наконечн. Нева-Транс Комплект 22020137 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпб-5х(16-25) без наконечника от компании Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных силовых кабелей сечением 16–25 мм2 с пластмассовой изоляцией и броней, рассчитанных на напряжение до 1 кВ. Подходит для внутренней и наружной установки, обеспечивая долговременную защиту от внешних факторов.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпб-5х(16-25) используется для завершения кабельных линий там, где требуется вывод тока из кабеля в оборудование, распределительный щит или другую точку подключения. Применяется в системах энергообеспечения объектов различного типа: промышленных цехах, насосных станциях, трансформаторных подстанциях, наружном освещении, кабельных трассах и других местах, где важна надёжная изоляция и защита от влаги и механических повреждений.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил кабеля: 5
• Сечение кабеля: 16–25 мм2
• Тип изоляции кабеля: пластмассовая
• Наличие брони: да
• Тип муфты: термоусаживаемая
• Материал корпуса: модифицированный полимер
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость к УФ-излучению: есть

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпб-5х(16-25) совместима только с пятижильными кабелями указанного сечения и типом изоляции. Для монтажа необходимо выполнить предварительную разделку кабеля согласно руководству производителя. Все элементы муфты (термоусаживаемые трубки, колпачки, гофра) устанавливаются последовательно и нагреваются равномерно с помощью газовой горелки или профессионального фена с регулируемой температурой (не менее 140 C). Особое внимание уделяют плотному прилеганию материала к поверхности кабеля - после усадки он образует монолитную герметичную оболочку.

Заземление выполняется через пружину постоянного давления и терку, которые обеспечивают надёжный контакт с бронелентами кабеля. Наконечники на жилах не предусмотрены - их необходимо подготовить отдельно перед установкой муфты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Соответствует ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасна, не содержит свинца и других запрещённых веществ

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Широкий диапазон рабочих температур позволяет использовать в суровых климатических условиях
• Устойчивость к УФ-излучению делает её пригодной для открытой установки без дополнительной защиты
• Простота монтажа - все компоненты находятся в одном комплекте
• Надёжное заземление за счёт пружинного контакта, не требующего пайки или болтового соединения

Ограничения применения

• Не для кабелей с металлической оболочкой (например, АСБ, ААБл) - только с бронированными кабелями с пластмассовой изоляцией
• Не предназначен для кабелей сечением меньше 16 мм2 или больше 25 мм2
• Требуется наличие оборудования для термоусадки - без фена или горелки установка невозможна
• Не рекомендуется применять в местах с постоянным воздействием открытого пламени или высокими температурами выше +50 C
• Не заменяет клеммы или шины - служит только для оконцевания и защиты конца кабеля

Примеры использования

• Подключение кабеля от трансформатора к распределительному щиту в промзоне
• Оконцевание кабеля питания наружного светильника в условиях повышенной влажности
• Завершение кабельной линии на кабельной опоре в северных регионах
• Обустройство ответвлений в кабельных канализациях с риском затопления

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже небольшая разница может привести к плохой усадке и протечкам
• При работе в холодную погоду прогрейте саму муфту до комнатной температуры минимум за 2 часа до начала работ
• Нагревайте муфту медленно и равномерно, начиная с центральной части, чтобы избежать перегрева и деформаций
• Проверяйте качество усадки: материал должен полностью обтянуть кабель без пузырей, складок и воздушных прослоек
• После монтажа обязательно проведите контрольное тестирование изоляции (минимум 2,5 кВ)
• Храните муфту в сухом месте, избегая длительного воздействия прямых солнечных лучей - хотя она устойчива к УФ, срок службы увеличивается при бережном хранении
