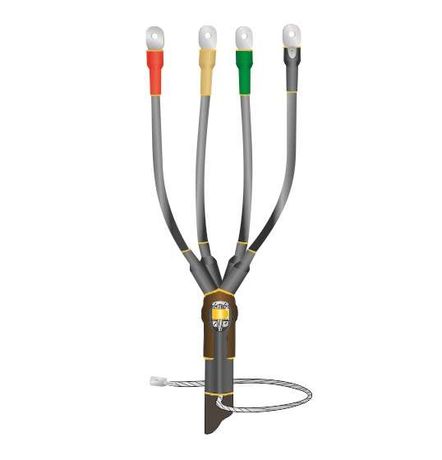

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS 1кВ 4х(35-50) кв.мм Нева-Транс Комплект 22040070

Муфта кабельная концевая 1кВ 1ПКВ(Н)Тпбнг-LS 4х(35-50) от Нева-Транс Комплект - это готовое решение для герметичного и безопасного оконцевания четырёхжильных бронированных кабелей сечением 35–50 мм2 на напряжение до 1 кВ. Подходит как для внутренних, так и для наружных условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS 4х(35-50) используется для завершения силовых кабелей с пластмассовой изоляцией и броней - как с внутренней, так и с наружной бронёй. Применяется там, где требуется надёжная изоляция и защита от внешних факторов: на подстанциях, в распределительных устройствах, на опорах ЛЭП, в туннелях, на промышленных объектах и открытых площадках.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 4
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защитный покров: наличие брони (для защиты механическими нагрузками)
• Заземление: обеспечивается через пружину постоянного давления и терку

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS 4х(35-50) совместима только с кабелями, имеющими пластмассовую изоляцию и металлическую броню. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов
• Правильно выполненная разделка кабеля - соблюдение длин и последовательности зачистки
• Обязательное соединение заземляющего провода с бронёй через пружину и терку

Не допускается использование с кабелями без брони, с бумажной изоляцией или сечением менее 35 мм2 или более 50 мм2.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Соответствует ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено соответствие требованиям пожарной безопасности
• Материалы нг-LS снижают риск возгорания и минимизируют выделение токсичных веществ при перегреве

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Стойкость к УФ-излучению и атмосферным осадкам - позволяет использовать вне помещений
• Широкий температурный диапазон - работает даже в условиях Арктики и пустынь
• Экологическая безопасность - материалы не выделяют хлора и других опасных газов
• Автоматическое заземление - не требует дополнительных клемм или болтовых соединений

Ограничения применения

• Не применяется для кабелей с бумажной или маслонаполненной изоляцией
• Не предназначен для кабелей сечением меньше 35 мм2 или больше 50 мм2
• Не рекомендуется для монтажа в местах с постоянными механическими ударными нагрузками - броня кабеля защищает, но сама муфта не усиливается дополнительно
• Требует точного соблюдения технологии термоусадки - недостаточный или избыточный нагрев снижает надёжность
• Не содержит наконечники - необходимо предварительно подготовить или установить их самостоятельно

Примеры использования

• Оконцевание кабеля АВБбШв 4×50 на столбе ЛЭП
• Завершение кабеля ВВБбШв 4×35 в подземном кабельном колодце
• Подключение питания к насосной станции с бронированным кабелем
• Монтаж в цехах с повышенной влажностью - пищевые производства, водоочистные сооружения

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 35–50 мм2 - даже небольшое отклонение может повредить усадочные трубки
• Используйте только профессиональный термофен с регулировкой температуры - обычная бытовая горелка может вызвать деформацию
• При работе на улице в холодную погоду прогрейте муфту перед установкой - материал становится хрупким ниже –30 C
• Обязательно закрепите заземляющий провод через пружину и терку - игнорирование этого шага нарушает требования ПУЭ
• Храните муфту в сухом месте при температуре выше –10 C - длительное замораживание может изменить свойства полимера
