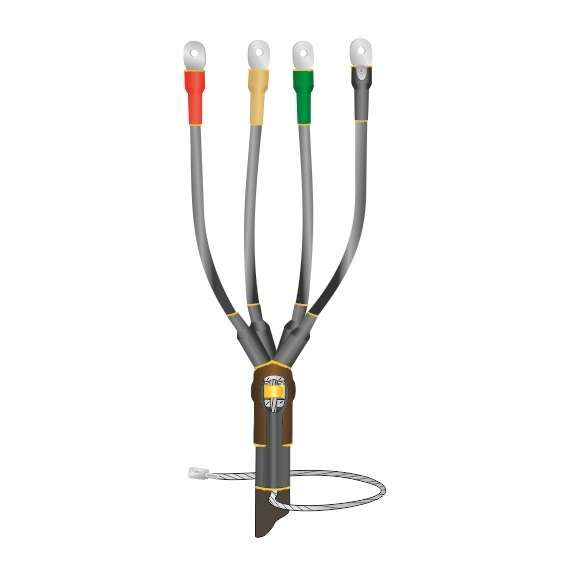

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-4х(70-120) без наконечн. Нева-Транс Комплект 22040071 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 4х(70-120) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных бронированных кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Подходит как для внутренних, так и для наружных условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS 4х(70-120) используется для завершения силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется надёжная изоляция и защита от внешних факторов: на подстанциях, в распределительных устройствах, на опорах ЛЭП, в туннелях, колодцах и других местах открытой прокладки. Особенно актуальна для объектов с повышенными требованиями к пожаробезопасности - больницы, школы, метро, промышленные цеха.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 4
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный состав
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Защитный покров: наличие броневой ленты

Совместимость и монтаж

Муфта 1ПКВ(Н)Тпбнг-LS 4х(70-120) совместима с кабелями типа АВБбШв, АСБ, ВБбШв и аналогичными с броней и полиэтиленовой или ПВХ изоляцией. Для монтажа требуются:

• Горелка или высокотемпературный фен (температура нагрева ~150–200 C)
• Инструменты для подготовки кабеля: зачистка изоляции, удаление брони, шлейфование жил
• Зажим для заземления (пружина постоянного давления и терка входят в комплект)

Перед сборкой необходимо точно соблюсти порядок слоёв: сначала термоусадочные трубки, затем элементы заземления, после чего - внешняя оболочка. Температура окружающего воздуха во время монтажа должна быть выше –10 C для обеспечения равномерной усадки.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено согласно нормам пожарной безопасности: материал нг-LS снижает риск возгорания и минимизирует выделение ядовитых газов при нагреве
• Прошла независимые испытания и имеет сертификаты Росстандарта
• Не содержит хлора, свинца и других токсичных веществ

Преимущества

• Высокая механическая прочность благодаря усиленному полимерному корпусу
• Устойчивость к УФ-излучению - не трескается и не выцветает на солнце
• Работает в условиях высокой влажности (до 98%) и перепадов температур
• Автономное заземление через пружинный контакт - исключает необходимость дополнительных соединителей
• Легко диагностируется: видимая деформация при перегреве или повреждении

Ограничения применения

• Не кабели с бумажной изоляцией или маслонаполненные
• Не рекомендовано использование при температуре ниже –50 C - возможна потеря эластичности материала
• Не предназначен для длительного погружения в воду - хотя IP67 допускает временное погружение, постоянная влага требует дополнительной защиты
• Отсутствие наконечников - требуется самостоятельная установка медных или алюминиевых наконечников перед монтажом
• Не подходит для кабелей сечением менее 70 мм2 или более 120 мм2 - не гарантируется плотная усадка

Примеры использования

• Оконцовка кабеля АВБбШв 4×95 на столбе ЛЭП в северном регионе
• Подключение питания к щиту в -колодце с высокой влажностью
• Завершение кабеля от трансформатора в цеху с взрывоопасной средой (благодаря классу нг-LS)
• Обустройство запасного выхода кабеля в системе аварийного освещения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы замерить диаметр изоляции; он должен попадать в диапазон 18–24 мм
• При работе в холодную погоду согрейте муфту в помещении до +15…+20 C перед установкой
• Не перегревайте термоусадочные элементы - равномерный прогрев предотвращает образование пузырей и трещин
• Проверьте качество контактов заземления: пружина должна плотно прилегать к броне без люфта
• Храните муфту в сухом месте, избегая прямого солнечного света - даже с УФ-защитой долгое воздействие снижает срок службы
