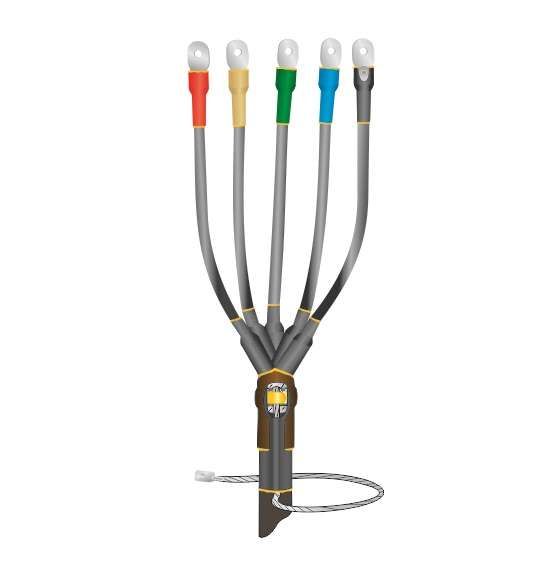

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-5х(35-50) без наконечн. Нева-Транс Комплект 22040074 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS-5х(35-50) от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных бронированных кабелей сечением 35–50 мм2 на напряжение до 1 кВ. Подходит для внутренних и наружных installations, обеспечивая надёжную изоляцию и противопожарную защиту.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS-5х(35-50) используется для завершения пятижильных силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется защищённый выход кабеля - например, на вводах в здания, у трансформаторов, распределительных щитов, на опорах ЛЭП или в кабельных каналах. Особенно актуальна в местах с повышенными требованиями к пожаробезопасности: школах, больницах, метро, промышленных объектах.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 5
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Относительная влажность: до 98%
• Защита от УФ-излучения: есть

Совместимость и монтаж

Муфта 1ПКВ(Н)Тпбнг-LS-5х(35-50) совместима только с кабелями следующего типа:

• Пятижильные, с броней (внутренняя или внешняя)
• С пластмассовой изоляцией (например, ВВГ, АВВГ, NYM с броней)
• Сечением 35 или 50 мм2 - точное соответствие обязательно!

Монтаж выполняется методом термоусадки: все элементы нагреваются равномерно с помощью газовой горелки или профессионального фена (температура ~150–200 C). Перед сборкой необходимо выполнить правильную разделку кабеля - удалить броню, изоляцию, подготовить жилы. Для заземления предусмотрен специальный контакт: пружина постоянного давления и терка обеспечивают надёжное соединение с бронелентой. Наконечники в комплект **не входят** - их нужно приобрести отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждены сертификаты пожарной безопасности и Госстандарта РФ
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение ядовитых газов и дыма при возгорании

Преимущества

• Высокая механическая прочность благодаря полимерному корпусу и броневой системе
• Устойчивость к перепадам температур - работает даже в условиях Арктики или пустынь
• Не требует обслуживания после монтажа
• Застёжка заземления с пружиной исключает риск потери контакта
• УФ-стабилизированная оболочка - не трескается и не выцветает на солнце
• Экологически безопасна: не содержит хлора, свинца, фталатов

Ограничения применения

• Не для кабелей с бумажной изоляцией или маслонаполненных
• Не предназначен для кабелей сечением менее 35 мм2 или более 50 мм2 - использование вне диапазона нарушает герметичность
• Требуется соблюдение технологии термоусадки: недостаточно прогрева = плохая адгезия; перегрев = деформация
• Не рекомендовано применение в местах с постоянным погружением в воду (например, дно водоёмов)
• Наконечники и зажимы для жил - не входят в комплект, их нужно выбирать отдельно

Примеры использования

• Оконцовка кабеля ВВГнг-LS 5×50 перед входом в распределительный шкаф
• Завершение бронированного кабеля на столбе ЛЭП в северном регионе
• Подключение питания к насосной станции с открытой установкой
• Обустройство ввода в цех с взрывоопасной средой (благодаря нг-LS-классу)

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте штангенциркуль, чтобы точно попасть в диапазон 35–50 мм2
• Выбирайте горелку с контролируемым пламенем: лучше всего - пропановая с регулировкой
• Нагревайте муфту медленно, начиная с центра, двигаясь к краям - так предотвращается образование пузырей
• Проверяйте плотность усадки: поверхность должна быть гладкой, без складок и воздушных прослоек
• Для работы в холоде (+5…–10 C) предварительно согрейте муфту в помещении - это ускорит процесс и повысит качество
• Помните: этот тип муфты нельзя использовать повторно - одноразовое изделие
