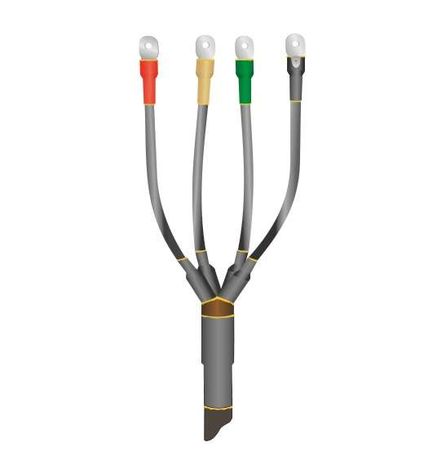

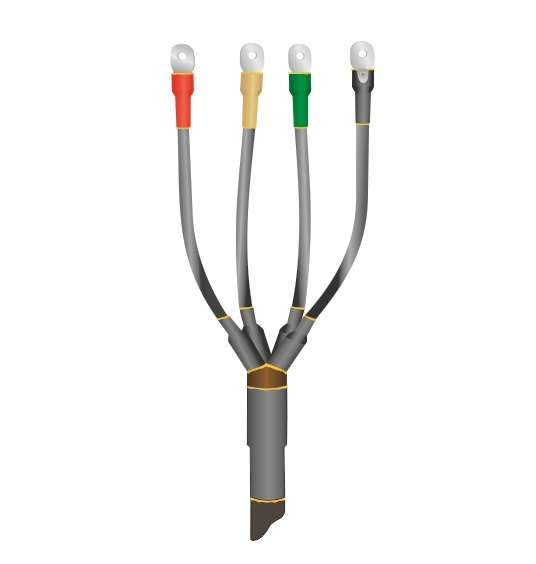

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-4х(16-25) без наконечн. Нева-Транс Комплект 22040093 Нева Транс

Муфта кабельная концевая 1кВ 1ПКВ(Н)Тпнг-LS-4х(16-25) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей с изоляцией из полиэтилена или ПВХ, без брони, на напряжение до 1 кВ. Подходит для внутренних и наружных работ, обеспечивает надёжную изоляцию и противопожарную защиту.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-4х(16-25) используется для завершения кабельных линий - то есть создания защищённого конца кабеля перед подключением к оборудованию, щиту или другому устройству. Применяется там, где важны пожаробезопасность и долговечность: в зданиях, тоннелях, на открытой трассе, в помещениях с повышенной влажностью. Особенно актуальна для объектов с людским потоком - школ, больниц, метро, торговых центров - благодаря низкому дымо- и газовыделению при нагреве.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 4
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный композит
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость к УФ-излучению: да
• Максимальная относительная влажность: до 98%

Совместимость и монтаж

Муфта 1ПКВ(Н)Тпнг-LS-4х(16-25) совместима только с кабелями без брони, имеющими пластмассовую изоляцию (например, ВВГ, NYM, АВВГ). Для работы требуется предварительная подготовка кабеля: удаление внешней оболочки, распределение жил, зачистка проводников. После этого все элементы муфты одеваются последовательно и равномерно прогреваются горелкой или тепловым феном до плотного обтягивания. Наконечники в комплект не входят - их необходимо подбирать отдельно, исходя из сечения жил.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено соответствие требованиям пожарной безопасности РФ
• Не распространяет горение (нг): материал самотушится после прекращения действия пламени
• Низкий уровень дымо- и газовыделения (LS): снижает риск задыхания и повышает видимость при возгорании

Преимущества

• Высокая механическая прочность и эластичность материала после усадки
• Защита от влаги, пыли и перепадов температур даже в суровых условиях
• Экологическая безопасность: материалы не содержат хлора и тяжёлых металлов
• Устойчивость к ультрафиолету позволяет использовать вне помещений без дополнительной защиты
• Один тип муфты поддерживает два сечения (16 и 25 мм2) - удобство запаса и замены

Ограничения применения

• Не для кабелей с металлической броней - требуются другие типы муфт
• Запрещается использование при температурах ниже –50 C или выше +50 C
• Не предназначен для постоянного погружения в воду - хотя IP67 допускает временное погружение, длительная работа под водой недопустима
• Требуется точный контроль температуры при монтаже: перегрев может повредить изоляцию, недостаточный прогрев - вызвать плохую адгезию
• Не содержит наконечников - их надо закупать отдельно, что увеличивает время сборки

Примеры использования

• Оконцовка кабеля ВВГнг-LS 4×25 на выходе из распределительного шкафа на улице
• Завершение линии питания конвейера в холодном цеху с температурой –30 C
• Монтаж в подвале многоквартирного дома с высокой влажностью
• Подключение кабеля к автоматическому выключателю в офисном здании

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля попадало точно в диапазон 16–25 мм2 - меньшие или большие значения не обеспечивают герметичность
• Обязательно используйте термопистолет или специальный фен с регулировкой температуры; обычная бытовая фен не подойдёт
• При работе на улице в сырую погоду - накрывайте место монтажа плёнкой, пока не закончится усадка
• Выбирайте наконечники с подходящим диаметром и цветовой маркировкой - они должны легко насаживаться на жилы без усилия
• Храните муфту в сухом месте, избегая прямого солнечного света - даже с УФ-защитой срок службы снижается при длительном воздействии
