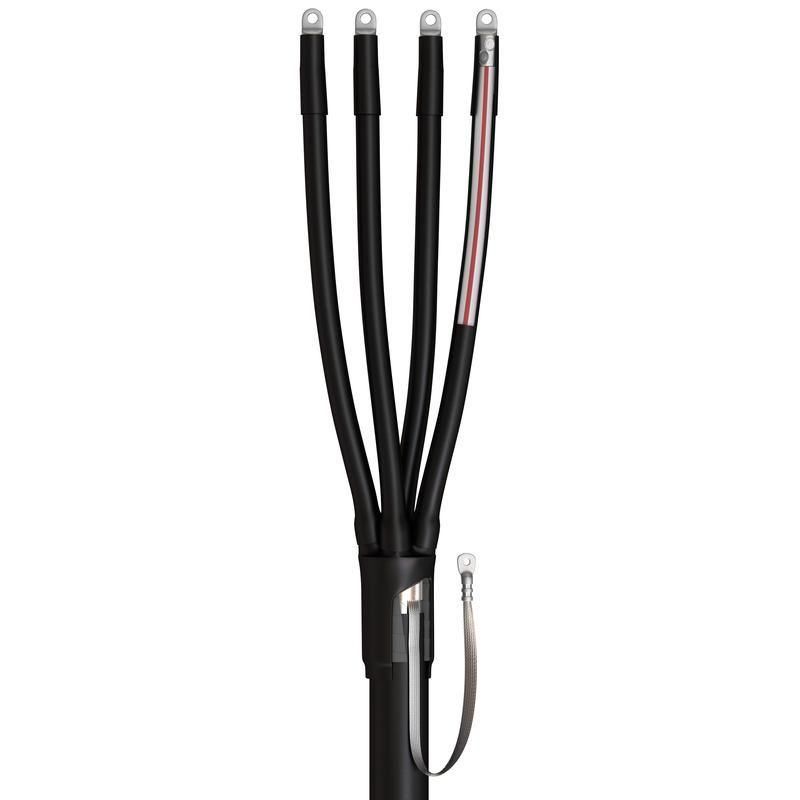

Муфта кабельная концевая универсальная 1кВ 4ПКТп(б)-1-300/400 (Б) КВТ 88741

Муфта кабельная концевая 4ПКТп(б)-1-300/400 (Б) от КВТ предназначена для надежного оконцевания четырехжильных силовых кабелей с сечением 300–400 мм2 на напряжение до 1 кВ. Подходит для монтажа как внутри помещений, так и на открытом воздухе. Артикул 88741 относится к серии Концевые кабельные муфты 4ПКТп-1 и реализует термоусаживаемую технологию с гарантированной герметизацией.

Назначение и область применения

Муфта 4ПКТп(б)-1-300/400 (Б) применяется для создания концевых ответвлений на кабелях с пластмассовой изоляцией (ПВХ, СПЭ) или этиленпропиленовым каучуком (ЭПР). Она защищает место оконцовки от воздействия влаги, пыли, механических повреждений и химических сред. Устанавливается на кабели с броней и без неё - различие указывается в названии: наличие "(б)" означает совместимость с бронированными кабелями.

• Подходит для работы в помещениях и на открытых участках (например, на столбах, в распределительных пунктах, траншейных колодцах).
• Используется для завершения кабельных трасс перед подключением к оборудованию: трансформаторам, щитам, двигателям, станкам, конвейерным системам.

Технические характеристики

• Тип муфты: термоусаживаемая - формирует плотное соединение при нагреве.
• Количество жил: 4 (четырехжильные кабели).
• Поперечное сечение кабеля: 300–400 мм2 - максимальная нагрузка рассчитана именно на этот диапазон.
• Номинальное напряжение: 0,6/1 кВ - работает в сетях до 1000 В переменного тока.
• Тип наконечников: поддерживаются как винтовые, так и болтовые - можно выбрать подходящий способ фиксации контакта.
• Стандарт: соответствие ГОСТ 34839-2022 и ТУ 3599-006-97284872-2006.
• Материалы: HF (halogen free) - безгалогенные полимеры, безопасны при возгорании.
• Защита IP: достигается уровень защиты от внешних факторов благодаря термоплавкому клею и герметичному слою - фактическая степень защиты зависит от правильного монтажа.

Совместимость и монтаж

Муфта 4ПКТп(б)-1-300/400 (Б) совместима с широким спектром кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ и другими, перечисленными в описании производителя. Обязательно проверьте тип брони - если она есть, требуется использование специального комплекта заземления.

Процедура монтажа:

• Зачистите кабель согласно рекомендованной длине (указана в инструкции).
• Наденьте термоусаживаемые элементы: основную перчатку, концевые манжеты, заземляющие детали.
• Нагрейте равномерно пропановой горелкой ПГ (КВТ) - начинайте с центральной части, двигайтесь к краям.
• При наличии брони: закрепите заземление через роликовую пружину постоянного давления; для надежного контакта **обязательно** примените допкомплект КМПБ.
• Не используйте другие виды горелок - температурный режим должен точно соответствовать материалам муфты.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормативу для кабельных соединений в России.
• Материалы не содержат галогенов - при возможном возгорании не выделяют едких паров, что важно для замкнутых пространств.
• Выдерживает экстремальные температуры (-40C...+90C рабочих условий).
• Устойчивость к УФ-излучению - предотвращает старение материала при длительном воздействии солнечного света.

Преимущества

• Универсальность: один комплект подходит как для кабелей с броней, так и без неё - снижает необходимость хранить несколько типов муфт.
• Автоматическая герметизация: термоплавкий клей заполняет все микрозазоры при нагреве - исключает попадание влаги даже при высокой влажности.
• Непаянная система заземления: экономит время и не требует сварочных работ - особенно удобна на объектах с ограниченным доступом.
• Поддержка двух типов наконечников: можно использовать уже имеющиеся болтовые или опрессовочные - гибкость в сборке.
• Срок службы более 30 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не кабели с металлической оболочкой (например, медной трубкой) - только с броней из стали или алюминия.
• Требует точного контроля температуры при нагреве - недостаточный прогрев вызывает плохую адгезию, перегрев - деформацию материалов.
• Не предназначен для монтажа в условиях постоянного погружения в воду - хотя защищен от брызг и влаги, не является подводной муфтой.
• Необходим обязательный комплект КМПБ при работе с бронированными кабелями - без него заземление будет ненадежным.
• Не следует использовать при температуре окружающей среды ниже -40C во время монтажа - материалы становятся хрупкими.

Примеры использования

• Оконцовка кабеля (А)ВБбШв 3×300+1×120 на входе в трансформаторную подстанцию.
• Подключение кабеля NYM 4×400 к частотному преобразователю на производстве.
• Завершение воздушной линии на опоре с выходом в распределительный шкаф.
• Монтаж на кабеле (А)ПвБбШв в канализационном колодце - где важна долговечность против влаги.

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен полностью соответствовать заявленному сечению 300–400 мм2. Превышение может повредить муфту.
• Используйте только оригинальный инструмент: горелку ПГ (КВТ) и набор НМБ-6 - сторонние устройства могут иметь неверную температуру пламени.
• На бронированных кабелях всегда устанавливайте комплект КМПБ - игнорирование этого шага делает всю муфту потенциально опасной.
• После монтажа осмотрите все швы: они должны быть гладкими, без пузырей и вздутий - признаки некачественного нагрева.
• Храните муфту в сухом месте, избегая прямого солнечного света - даже при UV-стойкости срок годности лучше сохранять в темноте.
