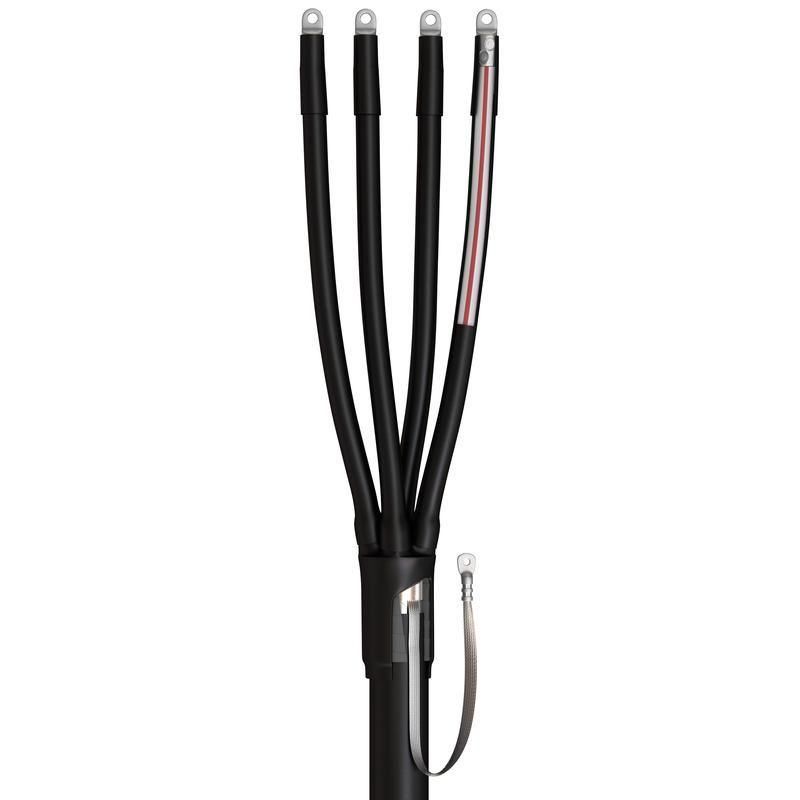

Муфта кабельная концевая 4ПКТп(б)-1-300/400 0.6/1 кВ КВТ 88740

Муфта кабельная концевая 4ПКТп(б)-1-300/400 КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит как для внутреннего, так и для наружного монтажа. Артикул 88740 принадлежит серии продуктов компании КВТ, ориентированных на прочность, герметичность и соответствие современным нормам.

Назначение и область применения

Муфта 4ПКТп(б)-1-300/400 КВТ применяется для создания герметичного и механически защищённого окончания кабеля - то есть там, где кабель заканчивается и переходит на оборудование, распределительный щит или другую точку подключения. Она исключает попадание влаги, пыли и других внешних воздействий на место соединения.

• Подходит для кабелей без брони (вариант “п”) и с броней (вариант “п(б)”)
• Используется в условиях повышенной влажности, на открытых площадках, в траншейных каналах, внутри помещений
• Часто встречается на объектах ЖКХ, энергообеспечении, промышленном оборудовании, насосных станциях, системах освещения

Технические характеристики

• Напряжение: до 1 кВ
• Количество жил: 4
• Тип изоляции кабеля: ПВХ, СПЭ, ЭПР
• Броня: допускаются кабели с металлической броней (сталь, алюминий) и без неё
• Материал корпуса: термоусаживающиеся полимеры без галогенов (HF = Halogen Free)
• Стандарт: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006
• Защита от внешних факторов: UV-стойкая оболочка, устойчивость к температурным колебаниям и атмосферному воздействию
• Заземление: непаянная система с роликовой пружиной для кабелей с броней; требует дополнительного комплекта КМПБ при работе со стальной или алюминиевой бронью

Совместимость и монтаж

Муфта 4ПКТп(б)-1-300/400 КВТ совместима с широким спектром типов кабелей:

• (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп
• (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП

Общий комплект одинаковый для всех вариантов - он работает как для внутренней, так и для наружной установки. Установка выполняется путём нагрева термоусаживающихся элементов пропановой горелкой. На внутренние поверхности перчаток и манжет уже нанесён термоплавкий клей - он активируется при нагреве и создаёт плотную герметизацию без дополнительных действий.

Для фиксации проводника используются либо опрессовочные, либо болтовые наконечники - выбор зависит от проекта. Для работы с болтовыми наконечниками требуется специальный набор НМБ-6 КВТ для срыва головок.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - актуальным требованиям к кабельным муфтам на напряжение до 1 кВ
• Не содержит галогенов - при возгорании не выделяет едких паров, безопасна для людей и оборудования
• Материалы устойчивы к длительному воздействию УФ-излучения, что важно для наружных установок
• Произведено по собственному техническому условию ТУ 3599-006-97284872-2006 компании КВТ

Преимущества

• Универсальная сборка - один комплект подходит для большинства распространённых типов кабелей
• Автоматическая герметизация благодаря термоплавкому клею - снижает риск человеческой ошибки
• Непаянная система заземления экономит время и не требует сварочного оборудования
• Высокая долговечность материалов - срок службы более 25 лет при правильной установке
• Легко диагностируется: поврежденная муфта легко заметить визуально - она деформирована или треснула

Ограничения применения

• Не кабели с напряжением выше 1 кВ - использование на высоких напряжениях недопустимо
• Не предназначен для многожильных кабелей с числом жил больше 4
• Для кабелей со стальной или алюминиевой броней обязательна установка дополнительного комплекта КМПБ - базового комплекта недостаточно
• Требует наличия пропановой горелки ПГ КВТ - нельзя заменить обычными тепловыми пушками или фенами
• Не рекомендован для частого перемещения или вибрационных сред без дополнительной защиты

Примеры использования

• Оконцовка кабеля (А)ВВГ перед входом в распределительный шкаф на производстве
• Монтаж выхода кабеля (А)ПвБбШв из траншеи на столбе ЛЭП
• Подключение кабеля NYM к автоматическому выключателю в подвале многоэтажного дома
• Устройство ответвлений на участках с повышенной влажностью - подземные камеры, насосные станции

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно подходить под заявленный диапазон 300–400 мм2
• Если кабель имеет броню - обязательно заказывайте комплект КМПБ, даже если в названии указано "(б)"
• Нагревайте муфту равномерно, начиная с центрального участка, чтобы избежать образования воздушных пузырей
• Не используйте горелки с пламенем выше 1200C - можно повредить полимеры
• Проверяйте целостность термоусаживающейся трубки до начала работ - наличие микротрещин делает её негодной
• Храните муфту в сухом месте, избегая прямого солнца - хотя материал UV-стойкий, длительное воздействие может снизить эластичность
