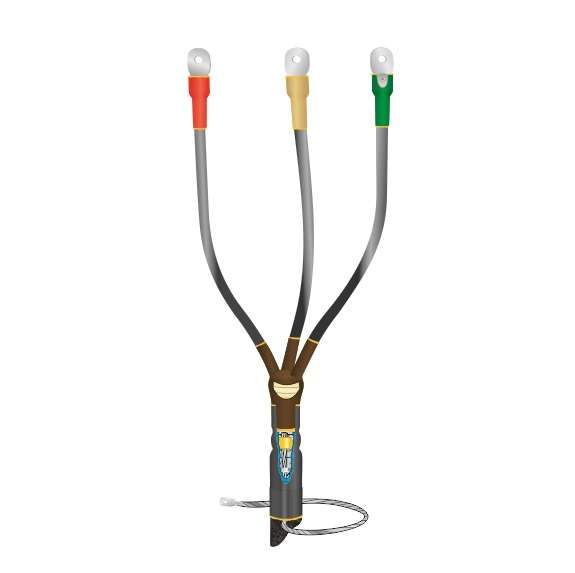

Муфта кабельная концевая внутр. установки 10кВ КВТп 3х(16-25мм) без наконечн. Нева-Транс Комплект 22020049 Нева Транс

Муфта кабельная концевая внутренней установки 10 кВ КВТп 3х(16–25 мм) без наконечника от Нева-Транс Комплект - это термоусаживаемая муфта для завершения трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Подходит для внутреннего монтажа в помещениях любой степени влажности.

Назначение и область применения

Муфта кабельная концевая внутренней установки 10 кВ КВТп 3х(16–25 мм) без наконечника используется для оконцовки силовых кабелей сечением 16 и 25 мм2 с бумажной масломассовой изоляцией. Применяется там, где требуется герметичное и электроизоляционное завершение кабеля перед подключением к оборудованию - например, у выходов кабеля из траншей, в распределительных устройствах, камерах, подземных переходах, цехах и других закрытых объектах.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 16 мм2 и 25 мм2
• Число жил: 3
• Тип изоляции кабеля: бумажная, пропитанная составом
• Тип муфты: термоусаживаемая
• Метод монтажа: нагрев с применением газовой горелки или высокотемпературного фена
• Защита корпуса: внутренняя установка - не предназначена для открытой эксплуатации на улице
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая внутренней установки 10 кВ КВТп 3х(16–25 мм) без наконечника совместима только с кабелями типа БКЛ, АБКЛ, ББШв и аналогичными с бумажной пропитанной изоляцией. Для работы требуются:

• Правильно выполненная разделка кабеля - длина изоляции должна точно соответствовать рекомендациям производителя;
• Горелка или фен с температурой до 250 C - равномерный прогрев обеспечивает плотное прилегание термоусаживающей трубки;
• Герметик-регулятор, уже находящийся в комплекте - он заполняет микрозазоры между кабелем и муфтой, выравнивая электрическое поле;
• Заземляющая пружина и терка - используются для соединения с металлической оболочкой кабеля; пайка броневых лент допускается, но не обязательна.

Не используйте муфту без предварительной подготовки поверхности кабеля - грязь, влага или деформированные жилы снижают надёжность соединения.

Безопасность и стандарты

Муфта кабельная концевая внутренней установки 10 кВ КВТп 3х(16–25 мм) без наконечника прошла государственные испытания и имеет официальный сертификат соответствия Росстандарта. Соответствует требованиям безопасности для электромонтажа в замкнутых помещениях. Экологически безопасна - материалы не выделяют токсичных веществ при нормальной эксплуатации и термоусаживании.

Преимущества

• Высокая степень защиты от внешних воздействий благодаря герметизации и регулятору электрического поля;
• Автоматическое выравнивание напряжённости поля - снижает риск пробоя изоляции;
• Простота монтажа - все элементы собраны в одном комплекте;
• Отсутствие необходимости использовать припой для заземления - пружина исключает механическое повреждение бумажной изоляции;
• Экономия времени - термоусаживание занимает меньше минуты после правильной подготовки кабеля.

Ограничения применения

• Не применяется для кабелей с полиэтиленовой, XLPE или резиновой изоляцией - только для бумажной пропитанной;
• Не предназначен для наружной установки - не защищён от осадков, перепадов температур и УФ-лучей;
• Не содержит наконечники - необходимо заранее выбрать и смонтировать подходящие медные или алюминиевые наконечники самостоятельно;
• Требуется контроль температуры при нагреве - перегрев вызывает оплавление материала, недогрев - плохую адгезию;
• Не работает при температуре окружающего воздуха ниже +5 C - материал становится хрупким, плохо усаживается.

Примеры использования

• Подключение кабеля от подземной линии к ячейкам КРУ 10 кВ в подстанциях;
• Оконцовка кабеля перед вводом в трансформаторную будку;
• Завершение трёхжильного кабеля на выводе из шахты в цеху металлургического предприятия;
• Монтаж в распределительном щите на предприятии с повышенной влажностью - например, на пищевом комбинате или в теплице.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16 и 25 мм2 должны точно попадать в указанный диапазон; меньшие или большие значения не допускаются;
• Измерьте длину разделки по чертежу производителя - даже 5 мм лишней изоляции нарушают работу герметика;
• Используйте только профессиональный фен с контролируемой температурой - бытовые модели часто дают неконтролируемые скачки;
• После монтажа осмотрите муфту: она должна быть полностью усажена, без пузырей, вздутостей и видимых трещин;
• Храните муфту в сухом месте при температуре от +5 C до +30 C - переохлаждение делает её менее эластичной.
