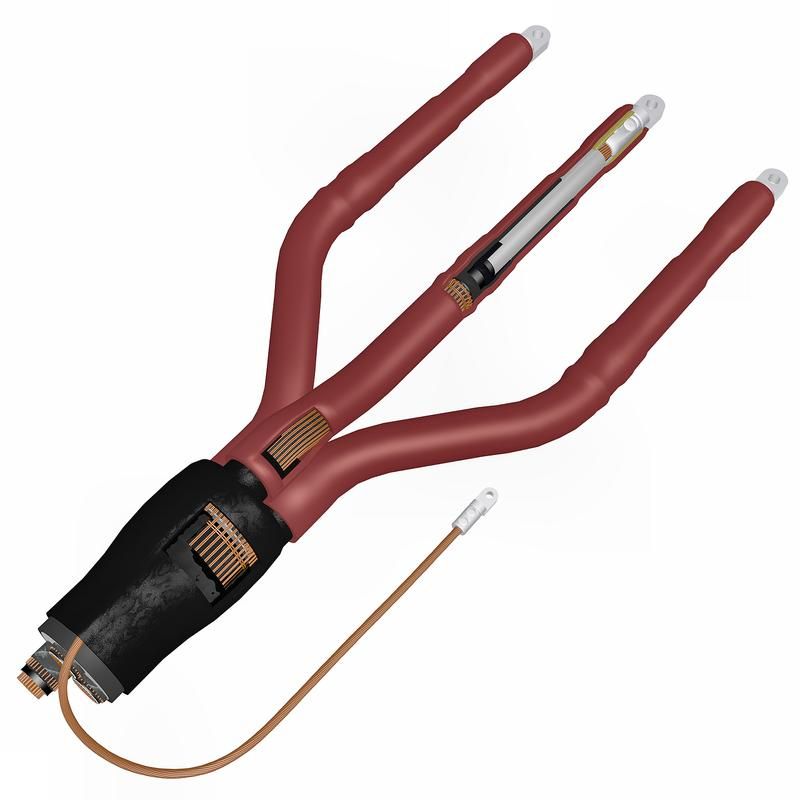

Муфта кабельная концевая внутр. установки 6кВ 3ПКВтпБ6-185-В с наконечн. 9035041 Подольск 3pkvtpb06x185v ПЗЭМИ

Муфта кабельная концевая для внутренней установки 6 кВ 3ПКВтпБ6-185-В с наконечниками от Подольского ЗЭМИ предназначена для герметичного оконцовывания трёхжильных силовых кабелей сечением 185 мм2 на напряжение до 6 кВ. Исполнение термоусадочное обеспечивает надёжную изоляцию и механическую защиту без необходимости сложной сборки.

Назначение и область применения

Муфта 3ПКВтпБ6-185-В используется для завершения кабельных линий внутри помещений - в распределительных устройствах, трансформаторных подстанциях, цехах и других закрытых объектах. Она позволяет безопасно вывести кабель из зоны прокладки к оборудованию: автоматическим выключателям, трансформаторам, двигателям. Применяется исключительно для кабелей с бумажной пропитанной изоляцией типа КВтпБ6.

Технические характеристики

• Количество жил: 3 - соответствует трёхжильным кабелям;
• Номинальное сечение жил: 185 мм2 - рассчитана на кабели именно этого сечения;
• Напряжение: до 10 кВ - допустимый предел, но муфта сертифицирована для работы на 6 кВ;
• Исполнение: термоусадочное - изоляция формируется путём нагрева специальной трубки;
• Установка: внутренняя - не предназначена для уличного или подземного монтажа;
• Наличие наконечников - уже установлены, позволяют сразу подключить кабель к шинам или контактам без дополнительных деталей.

Совместимость и монтаж

Муфта совместима только с кабелями типа КВтпБ6 сечением 185 мм2. Для других типов кабелей (например, с XLPE-изоляцией) она не подойдёт. Монтаж требует термофена для равномерного нагрева усадочных элементов. Перед установкой необходимо зачистить жилы, надеть наконечники и плотно запрессовать их. Убедитесь, что внешний диаметр кабеля соответствует внутреннему проходному отверстию муфты - не допускаются перегибы или натяжение изоляции.

Безопасность и стандарты

Муфта 3ПКВтпБ6-185-В изготовлена в соответствии с требованиями ГОСТ 31946 и ТУ 16-705.598. Производитель - Подольский ЗЭМИ - имеет опыт производства высоковольтной аппаратуры более 60 лет. Все материалы соответствуют нормам пожаробезопасности для внутренних установок.

Преимущества

• Готовые наконечники экономят время на сборке - не нужны дополнительные комплектующие;
• Термоусадочная технология даёт плотный, долговечный контакт без воздушных полостей;
• Высокая степень защиты от влаги и механических воздействий в условиях помещения;
• Стандартная форма и размеры обеспечивают совместимость с большинством шкафов и ячеек РУ.

Ограничения применения

• Не применяется на открытом воздухе - не имеет защиты от осадков и УФ-излучения;
• Не подходит для кабелей с пластиковой изоляцией (например, ВВГ, АВВГ);
• Запрещено использовать при температуре ниже –15 C во время монтажа - материал становится хрупким;
• Не предназначен для многократного демонтажа - после усадки восстановление невозможно.

Примеры использования

• Оконцовка кабеля перед подключением к вводному автомату в распределительном щите цеха;
• Завершение фазных проводников от трансформатора до коммутационной аппаратуры;
• Подключение кабеля к двигателю на станке с питанием 6 кВ.

Практические советы

• Перед монтажом проверьте целостность термоусадочных элементов - трещины или деформации недопустимы;
• Нагревайте муфту равномерно, начиная с середины и двигаясь к краям - так избежите образования пузырей;
• Обязательно используйте термофен с регулировкой температуры - слишком высокая температура повредит изоляцию;
• После монтажа проведите визуальный контроль: все участки должны быть гладкими, без вздутий и складок;
• Артикул 3pkvtpb06x185v - сохраняйте его при заказе запасных частей или замене.
