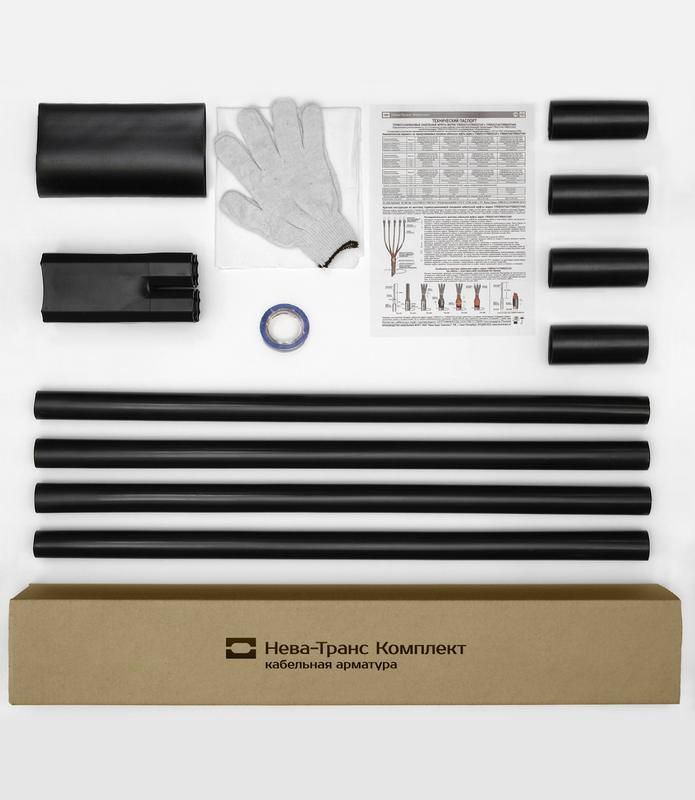

Муфта кабельная концевая 1ПКВТп-4х 1кВ 70-120 кв.мм Нева-Транс Комплект 22020015

Муфта кабельная концевая внутренней установки 1 КНТп-3х(70-120) от Нева-Транс Комплект - это термоусаживаемая муфта для оконцевания трёхжильных кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Подходит для открытой установки, включая мачтовые решения, обеспечивает герметичность и долговечность даже в суровых условиях.

Назначение и область применения

Муфта 1КНТп-3х(70-120) используется для завершения трёхжильных силовых кабелей с бумажной или полиэтиленовой изоляцией, с бронёй или без неё. Применяется там, где требуется надёжное оконцевание кабеля на открытом воздухе: на опорах ЛЭП, в распределительных устройствах, на фасадах зданий, у входов в помещения. Может использоваться как мачтовая муфта - то есть крепится вертикально на столб или опору.

Технические характеристики

• Рабочее напряжение: до 1 кВ включительно
• Поддерживаемые сечения кабеля: 70 мм2, 95 мм2, 120 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая (ПВХ, XLPE и аналоги)
• Броня: совместима с кабелями с бронёй и без неё
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016
• Защита от УФ-излучения и атмосферных осадков: да
• Наконечники: не предусмотрены - требуются отдельно

Совместимость и монтаж

Муфта 1КНТп-3х(70-120) устанавливается методом термоусадки: нагревается строительным феном до равномерного сжатия вокруг кабеля. Перед монтажом необходимо подготовить кабель: зачистить изоляцию, удалить броню (при наличии), выполнить соединение жил. Муфта плотно облегает поверхность кабеля после усадки, образуя герметичную изоляционную оболочку. Для работы нужны: фен, перчатки, ножницы/нож для зачистки, измерительный инструмент. Установка возможна при любой погоде, если соблюдены допустимые температуры окружающего воздуха.

Безопасность и стандарты

Изделие прошло независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 - нормам для кабельных муфт до 1 кВ. Экологически безопасна: материалы не выделяют токсичных веществ при работе и при возгорании. Устойчивость к УФ-излучению позволяет использовать её вне помещений без защиты от солнца.

Преимущества

• Высокая механическая прочность после усадки - защищает от повреждений и влаги
• Широкий диапазон рабочих температур - работает в Арктике и в пустыне
• Не требует сложного оборудования - достаточно обычного теплового фена
• Герметизация достигается за счёт однородной усадки материала - исключаются воздушные пузыри
• Устойчивость к влажности до 98% - подходит для регионов с повышенной влажностью

Ограничения применения

• Не предназначен для внутренних установок внутри закрытых щитов - для них используют другие типы муфт
• Не содержит наконечников - их нужно приобрести отдельно и запрессовать перед установкой муфты
• Не рекомендовано использование на кабелях с сечением менее 70 мм2 или более 120 мм2 - риск недостаточной усадки или деформации
• Запрещено применять при температуре ниже –50 C или выше +50 C - материал теряет эластичность или становится хрупким

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×95 на опоре ЛЭП
• Подключение кабеля ААБл 3×120 к трансформатору на внешнем стенде
• Монтаж на мачте распределительного пункта в районе с частыми дождями и снежными зимами
• Завершение кабеля в местах выхода провода из земли на участках с высокой влажностью почвы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно замерить диаметр изоляции
• Обязательно зачищайте броню и экран до нужной длины - несоответствие вызывает пробой или плохую герметизацию
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так предотвращается образование складок
• Выбирайте медные наконечники с подходящими размерами: для 70–120 мм2 обычно применяются наконечники типа НЛМ или НМИ
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие снижает срок службы
