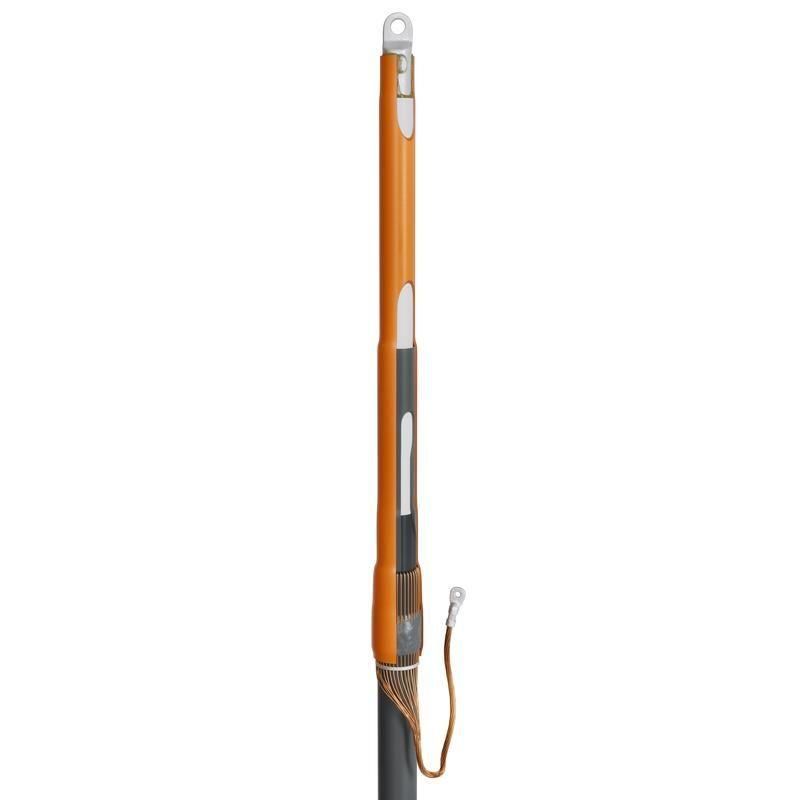

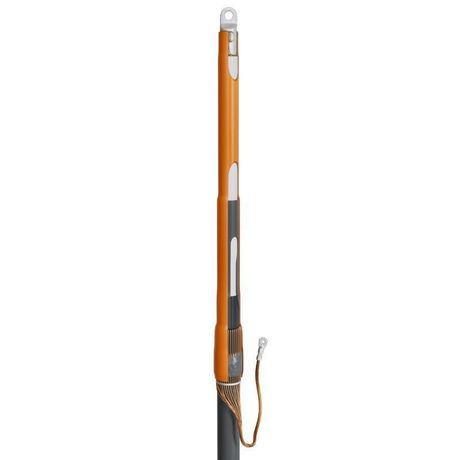

Муфта кабельная концевая внутренней установки 1ПКВТ-20-500/630(Б) |90349 | КВТ

Муфта кабельная концевая внутренней установки 1ПКВТ-20-500/630(Б) КВТ предназначена для безопасного оконцевания силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 20 кВ. Применяется в закрытых помещениях - в трансформаторных подстанциях, распределительных устройствах и кабельных камерах. Бренд КВТ реализовал решение, соответствующее современным требованиям безопасности и долговечности.

Назначение и область применения

Муфта 1ПКВТ-20-500/630(Б) КВТ используется для завершения одножильных кабелей с изоляцией из сшитого полиэтилена и медным экраном. Подходит для кабелей типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г. Устанавливается исключительно внутри помещений - в кабельных каналах, шкафах, подземных камерах, трансформаторных подстанциях. Не предназначена для наружной эксплуатации или прямого контакта с атмосферными осадками.

Технические характеристики

• Рабочее напряжение: 20 кВ
• Напряжение испытательное: 35 кВ (по наконечникам в комплекте)
• Сечение кабеля: до 500–630 мм2
• Тип изоляции кабеля: сшитый полиэтилен (XLPE)
• Экран кабеля: медные проволочки
• Материал внешней изоляции: антитрекинговый полимер, HF=Halogen Free (безгалогеновый)
• Внутренний слой: термоплавкий клей для герметизации
• Комплектация: болтовые наконечники на 35 кВ, термоусаживаемые элементы, трубка выравнивания поля
• Стандарты: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 1ПКВТ-20-500/630(Б) КВТ совместима только с указанными типами кабелей. Для монтажа требуется специализированный инструмент:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева термоусаживаемых компонентов
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Инструменты для зачистки изоляции и полупроводящего экрана

Заземление выполняется путём опрессовки медного экрана кабеля - наконечник для этого не входит в комплект и должен быть подготовлен отдельно. Монтаж проводится в сухих условиях, без перегрузки термопластиков. Одна муфта рассчитана на одну фазу - для трёхфазной системы требуются три единицы.

Безопасность и стандарты

Муфта 1ПКВТ-20-500/630(Б) КВТ соответствует ГОСТ 34839-2022 и прошла проверку на электроизоляционную прочность. Полимеры не содержат галогенов - при возгорании не выделяют токсичных газов. Антитрекинговая трубка предотвращает образование поверхностных разрядов даже при повышенной влажности воздуха. Термоплавкий клей гарантирует герметичность, что снижает риск пробоя из-за попадания влаги.

Преимущества

• Выравнивающая трубка обеспечивает равномерное распределение электрического поля у среза экрана - снижает риск локальных пробоев
• Безгалогеновые материалы повышают экологическую и пожарную безопасность
• Термоплавкий клей создаёт плотный барьер против влаги и пыли
• Наконечники на 35 кВ позволяют использовать муфту в системах с запасом по напряжению
• Компоненты легко устанавливаются при соблюдении технологии

Ограничения применения

• Не применяется на кабелях с бумажной или маслонаполненной изоляцией
• Не предназначен для наружной установки - не имеет защиты от УФ-лучей и атмосферных осадков
• Требуется точное соответствие сечения кабеля (500–630 мм2); использование с меньшим или большим сечением недопустимо
• Не допускается многократное нагревание термоусаживаемых элементов - это нарушает целостность материала
• Необходимо наличие профессионального инструмента; монтаж без горелки невозможен

Примеры использования

• Оконцевание кабеля АПвПу2г перед подключением к трансформатору в КТП
• Завершение фазы кабеля в распределительном устройстве 10–20 кВ
• Подключение кабеля к вводному щиту в цеховой сети
• Работы по замене старых муфт в закрытых кабельных коллекторах

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля с заявленным - 500/630 мм2 - чтобы избежать плохого контакта
• Чистота среза полупроводящего экрана критически важна: любые заусенцы вызывают местные скачки напряжённости
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям - так избежите образования воздушных пузырей
• Проверьте герметичность после остывания: если клей не выступил по краям - возможно, температура была слишком низкой
• Храните муфту в сухом месте, избегая прямого света - хотя материал устойчив к УФ, длительное воздействие может изменить эластичность
• Обязательно используйте оригинальный инструмент КВТ - несовместимые горелки или насадки нарушают технологию усадки
