Муфта кабельная наружн. установки 1кВ 1КНТпнг-LS-4х(35-50) без наконечн. Нева-Транс Комплект 22040054 Нева Транс

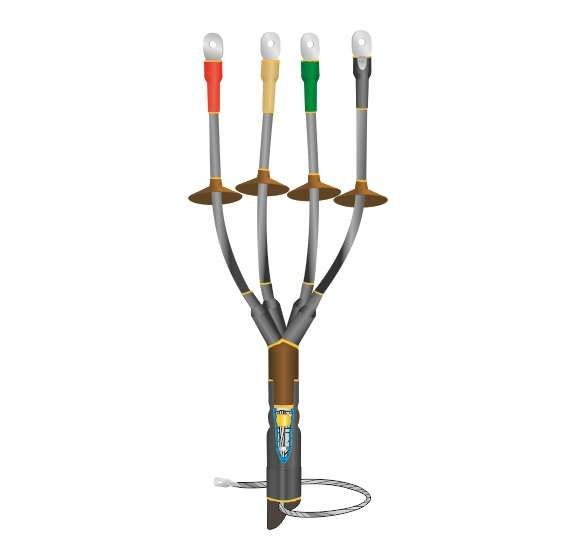

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(35-50) от Нева-Транс Комплект - это термоусаживаемая концевая муфта для оконцевания четырёхжильных силовых кабелей сечением 35–50 мм2, рассчитанная на работу на открытом воздухе при экстремальных температурах. Продукт сочетает повышенную пожаробезопасность, устойчивость к атмосферным воздействиям и простоту монтажа.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(35-50) используется для герметичного и надёжного оконцевания четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Подходит для установки на столбах, опорах, в открытых распределительных устройствах и других местах, где требуется защита от внешней среды. Может использоваться как мачтовая муфта - то есть крепится вертикально на опоре.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 4
• Тип исполнения: нг-LS - материал не распространяет горение, с пониженным дымо- и газовыделением
• Способ монтажа: термоусадка (с использованием горелки или фена)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Влажность: допускается до 98%
• Защитный покров: наличие брони (муфта совместима как с бронированными, так и с небронированными кабелями)

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(35-50) устанавливается после подготовки кабеля: снятия внешней оболочки, брони и изоляции жил. Все элементы муфты (термоусадочные трубки, изоляторы, крепёж) монтируются последовательно с нагревом до равномерной усадки. Для соединения с бронёй кабеля применяется пайка; для кабелей с бумажной изоляцией - пружина постоянного давления и терка. Жильные изоляторы обеспечивают увеличенную длину пути утечки тока, что повышает надёжность изоляции. Монтаж требует наличия термофена или газовой горелки, соблюдения технологии нагрева и контроля за равномерностью усадки.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждённые сертификаты: пожарная безопасность, соответствие госстандартам РФ
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение дыма и токсичных газов при возгорании
• Устойчивость к УФ-излучению и атмосферным осадкам - позволяет использовать вне помещений без дополнительной защиты

Преимущества

• Высокая механическая и электроизоляционная прочность благодаря полимерному составу
• Экологическая безопасность: материалы не выделяют опасных веществ даже при перегреве
• Широкий температурный диапазон - работает в условиях Арктики и тропиков
• Универсальность: один тип муфты подходит для кабелей с броней и без неё
• Долговечность: устойчивость к влаге, перепадам температур и УФ-излучению продлевает срок службы

Ограничения применения

• Не предназначен для внутренней установки в закрытых щитах - проектирование должно предусматривать доступ для нагрева при монтаже
• Требуется точное соблюдение технологии термоусадки: недостаточный или избыточный нагрев снижают надёжность соединения
• Не подходит для кабелей с сечением менее 35 мм2 или более 50 мм2 - использование вне указанного диапазона запрещено
• Не содержит наконечники - необходимо предварительно установить их самостоятельно перед монтажом муфты

Примеры использования

• Оконцевание кабелей на воздушных линиях электропередачи (например, на мачтах ЛЭП 0,4 кВ)
• Подключение кабелей к трансформаторам, распределительным пунктам, ящикам учёта
• Завершение кабельных линий в промышленных цехах с высокой влажностью и перепадами температур
• Монтаж в регионах с суровым климатом - Сибирь, Дальний Восток, Север

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 35–50 мм2. Перегрузка или недоиспользование приведёт к протечкам или разрыву изоляции.
• Обязательно используйте термофен с регулировкой температуры. Горелка должна иметь равномерный пламя - не направляйте огонь прямо на швы.
• При работе с кабелем с бумажной изоляцией обязательно подсоедините заземление через пружину и терку - игнорирование этого шага нарушает защиту от поражения током.
• Проверьте целостность всех деталей муфты до начала работы - отсутствие хотя бы одного элемента делает монтаж невозможным.
• Храните муфту в сухом месте при температуре от –20 C до +30 C - длительное хранение при экстремальных температурах может изменить свойства полимера.
