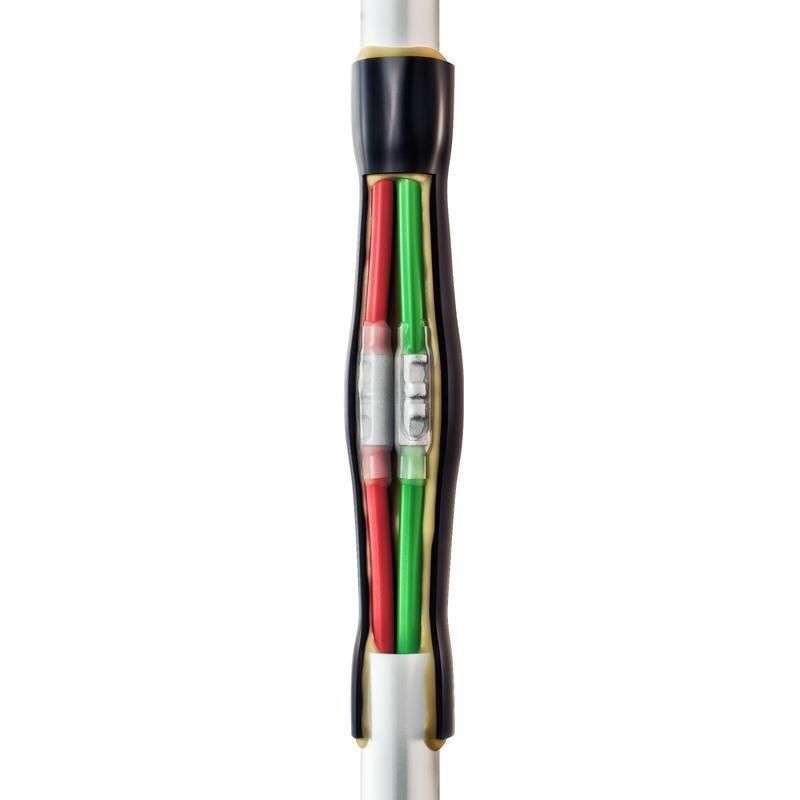

Муфта кабельная соединительная 0.4кВ 4ПСТ(б) мини - 4/6 нг-LS КВТ 88063

Муфта кабельная соединительная 4ПСТ(б) мини - 4/6 нг-LS от КВТ предназначена для надёжного и герметичного соединения кабелей с пластмассовой изоляцией малого сечения. Эта термоусаживаемая муфта обеспечивает изоляцию, механическую прочность и защиту от внешних воздействий, что делает её подходящей для прокладки в траншеях, трубах и других условиях повышенной влажности.

Назначение и область применения

Муфта кабельная соединительная 4ПСТ(б) мини - 4/6 нг-LS применяется для соединения многожильных кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ) на рабочее напряжение до 1 кВ. Подходит для кабелей типа ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ПВС, ВБбШв и аналогичных. Особенно эффективна там, где требуется герметизация - в подземных кабельных трассах, коллекторах, трубах и при прямой закладке в грунт. Также допускается использование в помещениях с нормальной влажностью.

Технические характеристики

• Количество жил: 4 (совместима с 2–5 жильными кабелями)
• Сечение проводника: 4–6 мм2 (рабочий диапазон: 1–10 мм2)
• Номинальное напряжение: 0,6/1 кВ
• Тип исполнения: термоусаживаемая, с клеевым подслоем
• Материал корпуса: полимер, устойчивый к УФ-излучению
• Рабочая температура: от –50 C до +50 C
• Стандарты соответствия: ГОСТ 34839-2022, ТУ 3599-062-97284872-2014
• Количество уровней герметизации: 2 (изоляция контактов + восстановление оболочки)

Совместимость и монтаж

Муфта 4ПСТ(б) мини - 4/6 нг-LS совместима с любыми кабелями указанного сечения, вне зависимости от числа жил - от двух до пяти. Для монтажа требуются:

• Пресс-клещи СТК-05 или СТВ-05 - для обжима медных лужёных гильз ГМЛ(о);
• Высокотемпературный фен или бутановая горелка «КВТ» - для равномерного нагрева термоусадочных элементов;
• При работе с бронированными кабелями (например, ВБбШв): используются пружины ППД и провод заземления, входящие в комплект - они позволяют выполнить непаяную систему заземления брони.

Не рекомендуется использовать инструменты с открытym пламенем без контроля температуры - перегрев повреждает полимерную оболочку.

Безопасность и стандарты

Муфта 4ПСТ(б) мини - 4/6 нг-LS сертифицирована по ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Обеспечивает класс защиты IP67 после установки - защищена от пыли и временного погружения в воду. Нагрузка на соединение не должна превышать номинальное напряжение 1 кВ. Все материалы не поддерживают горение и соответствуют требованиям к негорючести (нг-LS).

Преимущества

• Два уровня герметичности: прозрачная термотрубка для изоляции жил и чёрная - для восстановления оболочки;
• Клеевой слой внутри всех термоусадочных элементов гарантирует плотное прилегание даже при деформациях кабеля;
• Чёрная оболочка устойчива к УФ-излучению - можно применять в местах частичного (например, выходы из траншей);
• Универсальность: одна муфта заменяет несколько типоразмеров - работает с кабелями от 1 до 10 мм2;
• Медные гильзы лужёные - снижают окисление и увеличивают срок службы соединения.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводниками - только для меди;
• Запрещено применять при температурах ниже –50 C или выше +50 C - возможна потеря эластичности материала;
• Не следует использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал не рассчитан на такие нагрузки;
• Обязательно наличие правильного инструмента - попытки согнуть или затянуть термоусадку руками приведут к плохой герметизации.

Примеры использования

• Соединение кабелей ВВГнг-LS между распределительными щитами в подвале многоэтажного дома;
• Подключение питания к насосной станции через кабельную трассу;
• Ремонт поврежденного участка кабеля ПВБВнг-LS в теплотрассе;
• Монтаж силового кабеля NYM в канале под дорогой с последующей засыпкой грунтом;
• Переброска питания на временную площадку при ремонте оборудования - быстрое и безопасное решение.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - лучше выбрать муфту с запасом по диапазону (1–10 мм2), чем рискнуть недостатком герметизации;
• При работе с бронированной конструкцией всегда используйте пружины ППД и заземляющий провод - игнорирование этого шага нарушает целостность системы заземления;
• Нагревайте термоусадочные элементы равномерно, начиная с центра и двигаясь к краям - так предотвращается образование воздушных пузырей;
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие влаги перед монтажом может снизить адгезию клея;
• Проверяйте цвет термоусадки после остывания: прозрачные трубки должны стать полностью бесцветными, чёрная - однородной, без вздутий.
