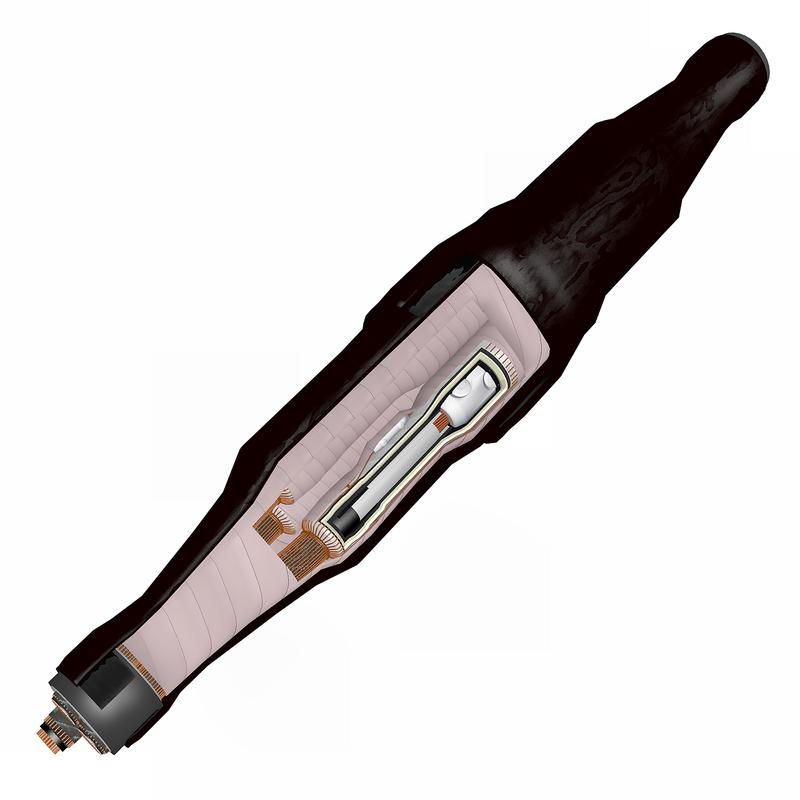

Муфта кабельная соединительная 10кВ 3ПСТ-10-95-В с гильзами 9024522 Подольск 3pst10x095v ПЗЭМИ

Муфта кабельная соединительная 10 киловольт 3ПСТ-10-95-В с гильзами от Подольского ЗЭМИ предназначена для надёжного соединения силовых кабелей с бумажной или пластмассовой изоляцией на напряжение до 10 кВ. Устройство обеспечивает герметичную и механически прочную передачу тока благодаря термоусадочному исполнению и встроенным гильзам.

Назначение и область применения

Муфта 3ПСТ-10-95-В используется для соединения трёхжильных кабелей сечением 95 мм2 в распределительных сетях 6/10 кВ. Применяется в кабельных линиях подземной, воздушной и канальной прокладки - например, на участках между кабелями, в колодцах, камерах, узлах ответвлений. Подходит для ремонта повреждённых участков и модернизации старых систем с бумажной изоляцией.

Технические характеристики

• Количество жил: 3
• Номинальное напряжение: 6/10 (12) кВ - работает при рабочем напряжении до 10 кВ, с запасом по максимальному напряжению 12 кВ
• Номинальное сечение проводника: 95 мм2 - рассчитана на кабели именно этого сечения
• С концентрическим экранированием: да - обеспечивает равномерное распределение электрического поля и снижает риск пробоя
• Исполнение: термоусадочный - корпус уменьшается при нагреве, плотно облегая кабель, исключая зазоры и попадание влаги
• Совместима с кабелями: как с бумажной, так и с полиэтиленовой (пластмассовой) изоляцией

Совместимость и монтаж

Муфта 3ПСТ-10-95-В совместима только с кабелями того же сечения - 95 мм2. Для установки требуется предварительная подготовка: зачистка изоляции, удаление экрана, обработка поверхности. Гильзы уже установлены внутри муфты - их необходимо опрессовать специальным прессом. После сборки муфта нагревается тепловым феном до полной усадки. Критически важно соблюдать температурный режим и время нагрева - перегрев может повредить материал, недостаточный прогрев - не обеспечит герметичность.

Безопасность и стандарты

Муфта соответствует требованиям к изолированным соединениям для кабельных линий напряжением до 10 кВ. Конструкция обеспечивает электрическую безопасность при работе в условиях повышенной влажности и загрязнения. Напряжение 12 кВ (Um) указывает на допустимый импульсный перенапряжение, что повышает надёжность при коммутациях и аварийных ситуациях.

Преимущества

• Герметичность: термоусадка полностью закрывает соединение, исключает проникновение влаги и пыли
• Универсальность: поддерживает два типа изоляции - бумажную и пластиковую, что удобно при замене старой сети
• Высокая механическая прочность: гильзы обеспечивают надёжный электрический контакт, а усадка - защиту от вибраций
• Концентрическое экранирование: снижает электромагнитные помехи и продлевает срок службы

Ограничения применения

• Не применяется для кабелей сечением менее 95 мм2 или более - несовместимость по размеру
• Не предназначен для работы при температурах ниже -40 C или выше +80 C - требует контроля окружающей среды
• Требует профессионального монтажа: самостоятельная установка без опыта может привести к пробою
• Не рекомендуется для постоянного погружения в воду - хотя IP-защита высокая, не является погружаемой муфтой

Примеры использования

• Соединение двух участков кабеля КВВГнг(А)-LS 3×95 в кабельном колодце
• Ремонт повреждённого кабеля с бумажной пропитанной изоляцией в подвале здания
• Обход препятствия при прокладке новой линии 10 кВ - замена участка с использованием существующего кабеля
• Переход от старого кабеля с масляной пропиткой к современной изоляции

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно подходить под внутренние размеры муфты
• Используйте только сертифицированный тепловой фен с регулируемой температурой - бытовые устройства не годятся
• После усадки осмотрите все швы: нет ли вздутий, трещин или неплотного прилегания
• Закрепите муфту 3ПСТ-10-95-В на кабеле с помощью хомутов, чтобы избежать нагрузки на соединение
• Храните муфту в сухом месте, избегая прямого солнечного света - ультрафиолет может повредить термоусадочные материалы
