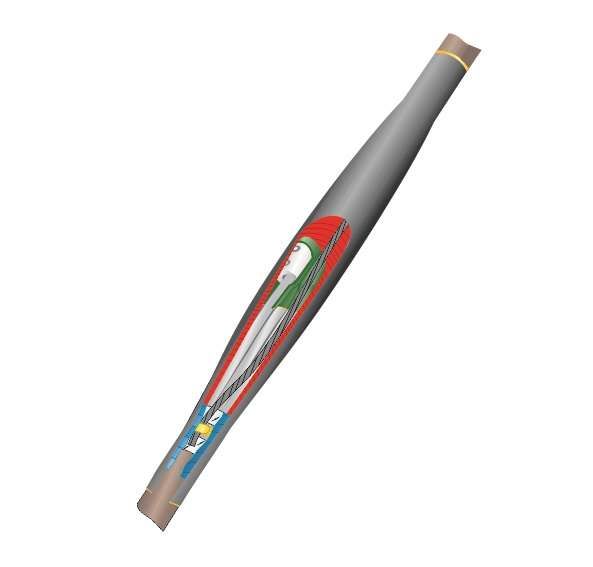

Муфта кабельная соединительная 1кВ ПСТ(б)-(тк) 5х(150-240мм) с болтовыми соединителями Нева-Транс Комплект 22010024 Нева Транс

Муфта кабельная соединительная 1кВ ПСТ(б)-(тк) 5х(150-240мм) с болтовыми соединителями, 1ПСТ(тк)-3х(150-240) с болтовыми соединителями - это термоусадочная муфта от производителя Нева-Транс Комплект, предназначенная для надёжного соединения трёхжильных или пятижильных силовых кабелей с пластмассовой изоляцией сечением 150–240 мм2. Артикул 22010024 обеспечивает герметичность и механическую прочность даже в условиях повышенной влажности и низких температур.

Назначение и область применения

Муфта используется исключительно для соединения кабелей с пластмассовой изоляцией без брони. Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Применяется там, где требуется долговременная герметизация соединений - например, на участках между секциями кабельной линии, при ремонте повреждённых участков или при заведении кабеля в распределительные устройства.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 150–240 мм2
• Количество жил: 3 (по маркировке 1ПСТ(тк))
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Защита от внешних воздействий: без брони, с внутренним клеевым слоем
• Способ соединения жил: болтовые соединители
• Заземление: через пружины постоянного давления и терки

Совместимость и монтаж

Муфта совместима только с кабелями с пластмассовой изоляцией без металлической брони. Для установки требуются два конца подготовленного кабеля одинакового сечения (150, 185 или 240 мм2). Монтаж выполняется путём термоусадки всех элементов с использованием газовой горелки или мощного фена (температура нагрева должна достигать 120–150 C). Клеевой слой внутри усадочных трубок обеспечивает плотное прилегание к поверхности кабеля. Соединение жил осуществляется с помощью болтов - необходимо соблюдать момент затяжки, указанный в инструкции производителя. Предварительно следует зачистить жилы, установить медные наконечники и проверить контакт перед сборкой.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено сертификатом соответствия Госстандарта России

Преимущества

• Герметичность благодаря клеевому слою - предотвращает попадание влаги и пыли
• Стойкость к перепадам температур - работает в суровых климатических условиях
• Не требует сварки или литейных операций - снижает время монтажа
• Экологически безопасный материал - не содержит хлора и тяжёлых металлов
• Надёжное заземление через пружинные контакты - минимизирует риск поражения током

Ограничения применения

• Не кабели с бумажной изоляцией - указано в спецификации, хотя в описании есть противоречие; используйте только с пластмассовой изоляцией
• Не допускается применение на бронированных кабелях - отсутствие защиты от механических нагрузок
• Не рекомендовано использование вне закрытых кабельных сооружений - открытая прокладка без дополнительной защиты недопустима
• Требуется точное соответствие сечению кабеля - нельзя использовать для жил меньше 150 мм2 или больше 240 мм2

Примеры использования

• Соединение кабелей ВВГнг-LS 3×185 в кабельном канале подземного паркинга
• Ремонт повреждённого участка кабеля YKY 3×240 в технологическом тоннеле предприятия
• Обход препятствия при прокладке новой линии питания на объекте ЖКХ

Практические советы

• Перед монтажом обязательно прогрейте все элементы муфты равномерно - неравномерная усадка вызывает деформацию и потерю герметичности
• Проверьте наличие всех компонентов: три термоусадочные трубки, болтовые соединители, пружины заземления, терки, инструкцию - всё должно быть в комплекте
• При работе в сыром помещении просушите концы кабеля перед установкой - влага под усадкой может стать причиной пробоя
• После окончательной сборки проведите контрольное измерение сопротивления изоляции - нормальное значение выше 1000 МОм
• Для удобства работы используйте штангенциркуль - контролируйте диаметр усадки, чтобы он полностью охватил место соединения
