Кабельная муфта 3КВТп-10-25/50 (Б) нг-LS - 75553

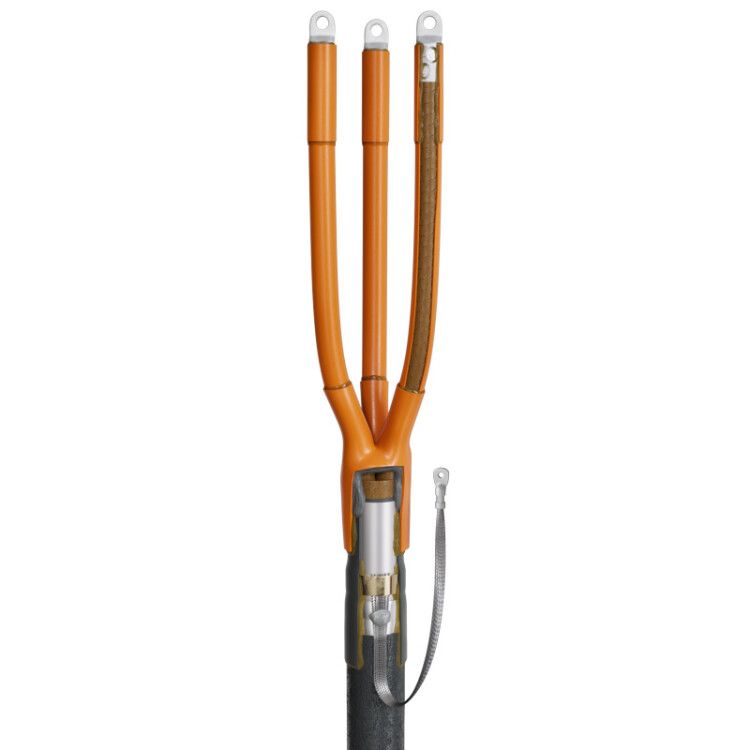

Муфта кабельная концевая 3КВТп-10-25/50 (Б) нг-LS с болтовыми наконечниками от бренда КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной пропитанной изоляцией на напряжение 10 кВ. Подходит для монтажа внутри и снаружи помещений, обеспечивает высокую степень защиты и безопасную работу в широком диапазоне температур.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-25/50 (Б) нг-LS с болтовыми наконечниками используется для завершения силовых кабелей с бумажной маслопропитанной изоляцией. Применяется там, где требуется герметизация и электроизоляция конца кабеля перед подключением к оборудованию - например, на вводах в распределительные устройства, трансформаторы, двигатели, ящики автоматики.

• Подходит для кабелей типа: ААБл, АСБл, ААБв, АСБШв, ААШв, АСШв, ААБ2лШв, АСБ2лШв и аналогичных;
• Работает с кабелями без брони и с броней из стальных или алюминиевых лент;
• Имеет оболочку из алюминия или свинца - совместима с любым типом;
• Эксплуатируется в условиях от -50 C до +50 C - подходит для холодных регионов и открытых площадок;
• Не требует установки в закрытых камерах - можно монтировать прямо на столбе, в шкафу, в траншее.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Сечение жил: 25–50 мм2
• Тип исполнения: термоусаживаемая, нг-LS (не поддерживающая горение, с низким дымо- и газовыделением)
• Материал корпуса: полиолефин - устойчив к УФ, химикатам, влаге
• Диаметр кабеля: до 45 мм - проверьте соответствие перед монтажом
• Цвет: черный
• Рабочая температура: от -50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствует ГОСТ 34839-2022
• Изоляция кабеля: пропитанная бумага - не совместима с кабелями с XLPE или PVC

Совместимость и монтаж

Муфта кабельная концевая 3КВТп-10-25/50 (Б) нг-LS с болтовыми наконечниками монтируется с помощью термоусадки. Для работы необходима пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Основные этапы монтажа:

1. Подготовка кабеля: удаление оболочки, брони, изоляции согласно схеме в инструкции;
2. Надевание термоусаживаемых элементов: перчатка, жильные трубки, концевые манжеты - все они имеют кирпично-красный цвет и изготовлены из трекингостойкого материала;
3. Запайка корня разделки маслостойким герметиком - предотвращает попадание влаги и выравнивает электрическое поле;
4. Нагрев всех элементов равномерным пламенем - клей внутри плавится, образуя герметичный слой;
5. Установка болтовых наконечников - фиксируются на жилах кабеля, не требуют опрессовки.

Внимание! Для кабелей с броней из стальных или алюминиевых проволок обязательна установка дополнительного Комплекта заземления КМПБ.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - гарантирует безопасность при работе под напряжением
• Материалы нг-LS - не распространяют горение, минимальное выделение дыма и токсичных газов при возгорании
• Трекингостойкая изоляция снижает риск поверхностных пробоев даже в запыленной среде
• Герметичность достигается за счет термоплавкого клея и герметика - не требует периодической проверки

Преимущества

• Универсальная комплектация: встроенные болтовые наконечники позволяют сразу подключить клеммы без допоборудования
• Высокая механическая прочность и долговечность благодаря полиолефину
• Пружина постоянного давления для заземления - ускоряет монтаж, исключает риск повреждения бумажной изоляции при пайке
• Нет необходимости в использовании эпоксидных смол или литых форм - весь процесс занимает меньше времени, чем с классическими муфтами
• Работает в экстремальных климатических условиях - идеально для северных районов и промышленных объектов

Ограничения применения

• Не применяется для кабелей с изоляцией из XLPE, EPR, PVC - только для бумажной маслопропитанной изоляции
• Не рекомендуется для кабелей с диаметром более 45 мм - превышение вызывает неплотное прилегание и риск протечки
• Требуется точное соблюдение технологии термоусадки - недогрев или перегрев снижают герметичность
• Не предназначен для постоянного погружения в воду - хотя IP-защита есть, она не рассчитана на длительное подтопление
• Для кабелей с броней из проволок обязательно использование КМПБ - без него заземление будет ненадежным

Примеры использования

• Оконцовка кабеля ААБл 3×35 мм2 на входе в трансформаторную подстанцию
• Монтаж на конце кабеля АСБл 3×50 мм2, проложенного в траншее к щиту управления насосной станции
• Завершение кабеля ААШв 3×25 мм2 на столбе ЛЭП перед подключением к освещению
• Ремонтный заменитель конца кабеля в цеху с повышенной влажностью и пылью

Практические советы

• Перед монтажом всегда проверяйте внешний диаметр кабеля - он не должен превышать 45 мм
• Используйте только горелку ПГ (КВТ) - другие модели дают неравномерный нагрев
• При работе в холодную погоду прогрейте муфту в помещении до +15…+20 C перед установкой
• Не снимайте защитную пленку с термоэлементов заранее - она предохраняет клей от загрязнения
• Для кабелей с броней из проволок - всегда заказывайте и устанавливайте КМПБ отдельно
• Проверяйте целостность герметика после остывания - если видны трещины или вздутия - повторите монтаж
