Муфта кабельная ПКНт-10 1х70/120 б/н ПВХ/СПЭ изоляция | UZM-XLK10-NVN1-70120X IEK

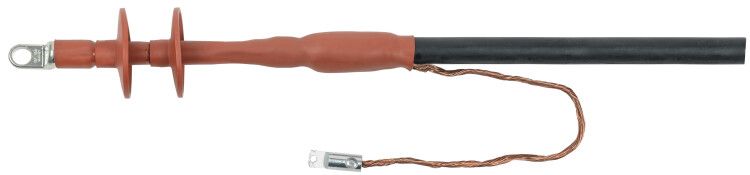

Муфта кабельная концевая ПКНт-10 1х70/120 без наконечника ПВХ/СПЭ изоляция - это термоусаживаемый элемент для герметичного оконцевания одножильных силовых кабелей на напряжение 10 кВ. Продукт от IEK предназначен для защиты конца кабеля от внешней среды, обеспечивает надёжную изоляцию и заземление экранирующего слоя. Артикул uzm-xlk10-nvn1-70120x применяют при монтаже распределительных устройств, трансформаторных подстанций и других объектов энергообеспечения.

Назначение и область применения

Муфта ПКНт-10 1х70/120 используется для завершения кабельных линий, когда требуется безопасно вывести проводник за пределы труб, каналов или камер. Она создаёт герметичный и механически прочный конец кабеля, исключает попадание влаги, пыли и химических веществ внутрь изоляции. Подходит для наружной установки - на опорах, в коллекторах, на фасадах зданий, в кабельных каналах. Применяется с кабелями типа АПвВ-10, ПвП-10 и другими аналогами со сшитым полиэтиленом (СПЭ) и медным экраном.

Технические характеристики

• Работает при напряжении до 10 кВ
• Поддерживает сечение жилы от 70 до 120 мм2
• Тип: термоусаживаемая - уменьшается в размерах при нагреве до плотного прилегания
• Количество жил: одна - для одножильных кабелей
• Тип изоляции кабеля: сшитый полиэтилен (СПЭ) + поливинилхлорид (ПВХ) в качестве внешнего покрова
• Не содержит наконечник - требует самостоятельного монтажа контактного элемента
• Установка на кабели с медным проволочным экраном - необходим для эффективного заземления

Совместимость и монтаж

Муфта совместима только с одножильными кабелями без брони, имеющими медный экран. Для работы необходимо подготовить кабель: удалить внешнюю оболочку, экран и изоляционный слой согласно указаниям производителя. После этого муфта ПКНт-10 1х70/120 надевается на конец кабеля и равномерно прогревается газовой горелкой до полной усадки. Критично соблюдать температурный режим - перегрев повредит материал, недостаточный нагрев - не обеспечит герметичность. Место монтажа должно быть сухим, без острых предметов, способных повредить стенки муфты перед усадкой.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ Р 50571.4.46 и другим нормам для высоковольтной кабельной арматуры. Обеспечивает класс защиты IP67 после усадки - полностью защищена от пыли и временного погружения в воду. Нагрузочные испытания проходят в соответствии с международными методиками для оборудования 10 кВ. Устройство не допускает открытых токоведущих частей после установки.

Преимущества

• Высокая степень герметизации благодаря равномерной усадке материала
• Стойкость к ультрафиолету, перепадам температур (-40C...+80C) и агрессивной среде
• Лёгкий и быстрый монтаж по сравнению с литыми муфтами
• Гибкая форма позволяет использовать её даже в ограниченном пространстве
• Срок службы более 30 лет при правильной установке

Ограничения применения

• Не для многожильных кабелей - только одножильные
• Запрещено применять с кабелями с металлической броней - не предусмотрена компенсация нагрузки
• Не работает с кабелями без медного экрана - потеря заземления опасна
• Требуется источник тепла (газовая горелка) - нельзя монтировать без него
• Не рекомендовано использование внутри помещений с постоянной влажностью выше 95%, если нет дополнительной защиты

Примеры использования

• Оконцовка кабеля АПвВ-10 на входе в трансформаторную будку
• Финишный участок трассы кабеля от столба к щитовой на площадке
• Подключение кабеля ПвП-10 к шинному блоку в распределительном пункте
• Завершение линии питания насосной станции с использованием кабеля АПвПу-10

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70–120 мм2; меньшие или большие значения не подходят
• Обязательно используйте термостойкий рукав и газовую горелку с регулируемым пламенем - равномерный нагрев важнее скорости
• После усадки осмотрите поверхность: должны отсутствовать пузыри, трещины и неплотные участки
• На место выхода жилы обязательно установите наконечник и закрепите его болтом - сама муфта наконечник не включает
• При работе в условиях повышенной влажности дополнительно обработайте стык герметиком на основе силикона
• Артикул uzm-xlk10-nvn1-70120x от IEK имеет сертификат соответствия - сохраняйте документацию на случай проверок
