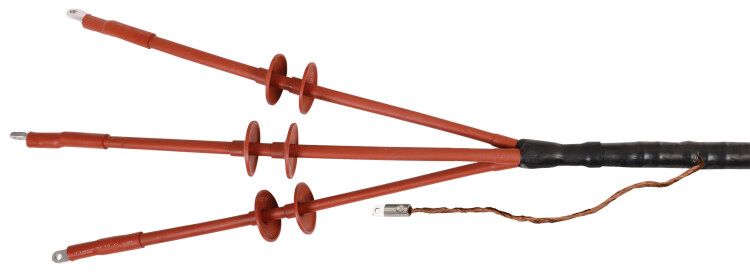

Муфта кабельная ПКНтп-10 3х150/240 б/н ПВХ/СПЭ изоляция | UZM-XLK10-NVN3-150240X IEK

Муфта кабельная ПКНтп-10 3х150/240 без наконечников ПВХ/СПЭ изоляция - это термоусаживаемая соединительная муфта для оконцевания трёхжильных кабелей на напряжение 10 кВ. Применяется в наружных сетях с изоляцией из сшитого полиэтилена, особенно там, где требуется надёжная герметизация и устойчивость к внешним воздействиям. Бренд IEK, артикул uzm-xlk10-nvn3-150240x.

Назначение и область применения

Муфта кабельная ПКНтп-10 3х150/240 без наконечников ПВХ/СПЭ изоляция используется для оконцевания кабелей с изоляцией из сшитого полиэтилена (СПЭ) на рабочее напряжение 10 кВ. Подходит для кабелей без брони, имеющих медный проволочный экран - таких как АПвВ-10, ПвП-10 и их аналоги. Устанавливается на открытом воздухе, в траншеях, на опорах, в распределительных устройствах. Предназначена исключительно для одножильных кабелей, собранных в трёхжильную сборку.

Технические характеристики

• Рабочее напряжение: 10 кВ
• Количество жил: 3
• Поперечное сечение кабеля: 150–240 мм2 (для каждой жилы)
• Тип исполнения: термоусаживаемая
• Тип кабеля: одножильный (муфта собирается на трёхжильном кабеле)
• Изоляция кабеля: сшитый полиэтилен (СПЭ)
• Оболочка муфты: ПВХ (поливинилхлорид) - обеспечивает механическую прочность и защиту от атмосферных факторов
• Наконечники: отсутствуют - требует самостоятельной установки контактных элементов

Совместимость и монтаж

Муфта ПКНтп-10 3х150/240 совместима только с кабелями, указанными в описании производителя: АПвВ-10, ПвП-10 и им подобными. Кабель должен иметь медный проволочный экран и не иметь металлической брони. Для монтажа необходим нагревательный инструмент (газовая горелка или фен) для равномерного усаживания корпуса. Перед установкой необходимо зачистить кабель до нужной длины, согласно инструкции. Обязательно проверьте соответствие сечения кабеля - 150–240 мм2. Муфта не рассчитана на кабели с бумажной или ПВХ-изоляцией.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ Р 50571.15 и ТУ 16.К98-001-2004. Конструкция обеспечивает электрическую изоляцию, предотвращает пробой и утечку тока. Напряжение 10 кВ требует строгого соблюдения правил безопасности при работе под напряжением - работы должны выполняться после отключения питания и заземления. Использование в условиях повышенной влажности допускается благодаря IP67-защите корпуса.

Преимущества

• Высокая степень защиты - термоусаживаемая конструкция плотно облегает кабель, исключая попадание влаги и пыли
• Стойкость к перепадам температур - работает в диапазоне от –50C до +50C
• Легкий и быстрый монтаж по сравнению с литыми муфтами
• Не требует сложного оборудования - достаточно газовой горелки
• Готовая комплектация: все элементы в одном наборе, минимум деталей

Ограничения применения

• Не применяется для кабелей с броней - только для бесбронированных
• Не подходит для кабелей с бумажной или обычной ПВХ-изоляцией - только для СПЭ
• Не предназначен для внутренней установки в закрытых щитах без вентиляции - возможна перегрузка при длительной нагрузке выше нормы
• Требует точного соблюдения технологии усадки - неравномерный прогрев вызывает деформацию и снижает надёжность
• Наконечники не входят в комплект - их нужно приобрести отдельно и правильно запрессовать

Примеры использования

• Оконцовка кабеля АПвП-10 на воздушной ЛЭП перед входом в распределительный пункт
• Завершение трёхжильного кабеля ПвПу-10 на столбе в городской сети
• Подключение кабеля АПвП2г-10 к силовому трансформатору в открытой подстанции
• Ремонт повреждённого участка кабеля в траншее с высокой влажностью почвы

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - если сечение меньше 150 мм2, муфта будет болтаться; больше 240 мм2 - не войдёт
• Проверьте целостность изоляции кабеля перед установкой - даже маленькое повреждение может стать причиной пробоя
• Используйте только рекомендованную газовую горелку - пламя должно быть мягким, без языков огня
• После усадки осмотрите швы - они должны быть ровными, без пузырей и складок
• Для долговечности после монтажа можно дополнительно обмотать место соединения самосклеивающейся лентой
• Артикул uzm-xlk10-nvn3-150240x - всегда сохраняйте его при заказе запчастей или замене
