Муфта кабельная ПКВтп-10 3х150/240 б/н ПВХ/СПЭ изоляция | UZM-XLK10-VN3-150240X IEK

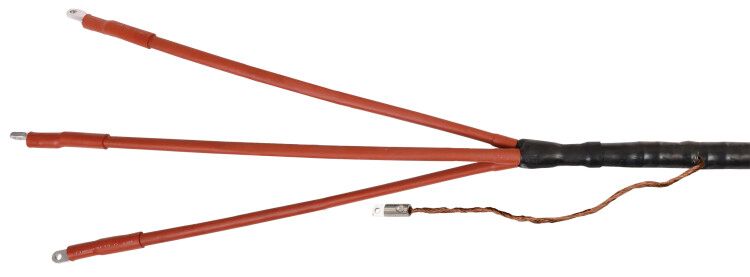

Муфта кабельная ПКВтп-10 3х150/240 без наконечников ПВХ/СПЭ изоляция от IEK предназначена для герметичного соединения и оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Подходит для внутренних установок в распределительных устройствах, трансформаторных подстанциях и кабельных камерах.

Назначение и область применения

Муфта ПКВтп-10 3х150/240 используется для создания надёжной изоляционной и механической защиты концов кабелей с изоляцией из сшитого полиэтилена (СПЭ). Применяется исключительно для одножильных кабелей без брони, имеющих медный проволочный экран. Устанавливается внутри помещений - в КРУ, ящиках, шкафах, кабельных коллекторах. Не предназначен для открытой укладки или внешнего монтажа.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Поперечное сечение жил: 150–240 мм2
• Тип муфты: термоусаживаемая
• Тип кабеля: одножильный, без брони
• Изоляция кабеля: сшитый полиэтилен (СПЭ)
• Оболочка муфты: ПВХ + термостойкий материал
• Наличие наконечников: отсутствуют - требуется самостоятельная подготовка контактов

Совместимость и монтаж

Подходит для кабелей следующих типов: АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвПу-10, АПвПу2г-10, АПвПуг-10, ПвВ-10, ПвП-10, ПвП2г-10, ПвПг-10, ПвПу-10, ПвПу2г-10, ПвПуг-10 и их аналогов. Монтаж выполняется путём нагрева термоусаживающейся трубки газовой горелкой до равномерного сужения. Перед установкой необходимо зачистить жилы, удалить экранирующий слой и обеспечить плотную фиксацию экрана. Для работы требуются специнструменты: термофен или газовая горелка, набор для зачистки кабеля, измерительные щупы.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ Р 50598-93 и ТУ 16.К71-148-2007. Обеспечивает электроизоляцию класса 10 кВ и степень защиты IP67 после усадки. Конструкция предотвращает образование воздушных зазоров и попадание влаги. Нагрев во время монтажа должен осуществляться равномерно - перегрев материала недопустим.

Преимущества

• Высокая прочность изоляции после усадки - сохраняет механическую целостность даже при температурных нагрузках
• Герметизация всей поверхности соединения - исключает проникновение влаги и пыли
• Лёгкая установка при наличии базового инструмента - не требует сварки или литых компонентов
• Стабильно работает при температурах от –50C до +90C
• Не содержит металлических частей, снижающих долговечность

Ограничения применения

• Не применяется для кабелей с броней, стальной оплеткой или армирующими элементами
• Запрещено использование вне закрытых помещений - не рассчитана на воздействие УФ-лучей, осадков или механических повреждений
• Не совместима с кабелями на напряжение выше 10 кВ
• Требуется точное соответствие сечения жил - допуск +-10%, выход за границы 150–240 мм2 снижает надёжность
• Не имеет готовых наконечников - обязательна ручная установка контактных деталей

Примеры использования

• Оконцевание кабеля АПвП-10 перед входом в распределительный шкаф
• Создание ответвления от основной трассы в подземном кабельном канале
• Замена поврежденного участка кабеля ПвПу-10 в цеховой сети
• Подключение питания к трансформатору через кабель АПвПг-10

Практические советы

• Перед монтажом проверьте сечение жил - используйте микрометр или таблицу соответствий; неверный размер вызывает проскальзывание или растрескивание
• Часто встречающаяся ошибка - некорректная зачистка экрана. Оставляйте минимум 10 мм изоляции между экраном и местом начала термоусаживания
• Нагревайте муфту равномерно, начиная с середины и двигаясь к торцам - так избежите образования пузырей воздуха
• Проверяйте качество усадки: поверхность должна быть гладкой, без вздутостей и трещин
• Для многократных работ рекомендовано использовать термофен с регулировкой температуры - он безопаснее газовой горелки
• Храните муфту в сухом месте при температуре от +5C до +30C - заморозка или высокая влажность влияют на эластичность материалов
