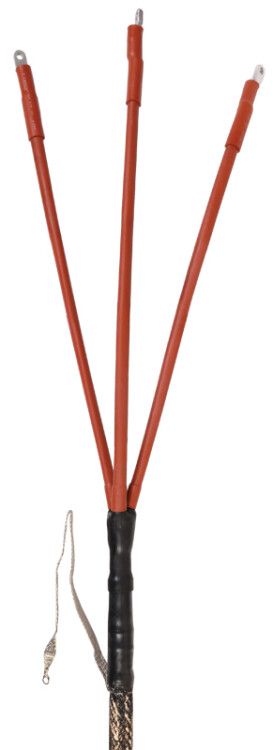

Комплект муфты концевой КВтп-10 3х150/240 без наконечн.; пайка; бумаж. изол. IEK UZM-BIK10-VN3-150240XP

Муфта кабельная концевая КВтп-10 3х150/240 без наконечников пайка бумажная изоляция - это термоусаживаемая соединительная деталь для завершения трёхжильных кабелей с бумажной изоляцией на напряжение до 10 кВ. Применяется во внутренних электроустановках, особенно там, где требуется надёжное оконцевание без механических наконечников. Бренд IEK, артикул uzm-bik10-vn3-150240xp.

Назначение и область применения

Муфта кабельная концевая КВтп-10 3х150/240 без наконечников пайка бумажная изоляция используется для герметичного оконцевания трёхжильных силовых кабелей с бумажной изоляцией. Подходит для присоединения таких кабелей к оборудованию - распределительным устройствам, трансформаторам, щитам, двигателям. Устанавливается исключительно внутри помещений, где защищена от воздействия внешней среды. Муфта рассчитана на работу в сетях переменного тока 50 Гц с номинальным напряжением 6–10 кВ.

Технические характеристики

• Количество проводников: 3
• Номинальное напряжение: 6/10 кВ
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Тип изделия: Концевая муфта
• Способ монтажа: Термоусадка (нагрев тепловентилятором)
• Тип кабеля: Одножильный (трёхжильный кабель целиком)
• Материал корпуса: Полимер термоусаживаемый
• Исполнение: Термоусаживаемая
• Цвет: Чёрный
• Заземление: Комплект заземления под пайку (без готовых наконечников)
• Условия установки: Только внутренние помещения

Совместимость и монтаж

Муфта КВтп-10 3х150/240 совместима с кабелями следующих типов: ААГ-10, ААШв-10, ААБл-10, ААПл-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10, АСГ-10, АСБлШв-10 и их аналогами. Для монтажа необходимо:

• Подготовить конец кабеля: удалить броню, экран, изоляцию согласно чертежу в комплекте;
• Разместить муфту на подготовленном участке;
• Равномерно прогреть поверхность феном до равномерной усадки - не допускать перегрева;
• Произвести пайку заземляющего провода к броне через предложенный комплект (наконечники не входят);
• Не использовать муфту на кабелях с полиэтиленовой или XLPE изоляцией - она предназначена только для бумажной.

Безопасность и стандарты

Муфта КВтп-10 3х150/240 соответствует требованиям ГОСТ 13781.0. Обеспечивает электрическую прочность и герметичность в условиях нормальной температуры и влажности. Напряжение 10 кВ требует соблюдения правил безопасности при работе с высоковольтными системами - работы должны выполнять квалифицированный персонал с использованием средств защиты.

Преимущества

• Высокая степень герметизации благодаря термоусадке - предотвращает попадание влаги и пыли;
• Стабильная работа при колебаниях температур в закрытых помещениях;
• Лёгкий и быстрый монтаж по сравнению с литыми муфтами;
• Комплексная комплектация: есть все элементы для заземления, включая материалы для пайки;
• Чёрный цвет обеспечивает маскировку в шкафах и каналах, снижает влияние светового старения.

Ограничения применения

• Не применяется на кабелях с пластиковой (XLPE, PE) изоляцией - только на бумажной;
• Запрещено использование вне помещений - не имеет UV-защиты и не выдерживает осадки, перепады температур;
• Не содержит готовые наконечники - необходима самостоятельная пайка медных проводов к броне;
• Требуется точное соблюдение технологии нагрева: недостаточная усадка - риск протечки, перегрев - повреждение изоляции;
• Не рекомендовано применение на кабелях с сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности.

Примеры использования

• Оконцевание кабеля ААШв-10 перед подключением к вводному автоматическому выключателю в подземной кабельной камере;
• Формирование конца кабеля СБ-10 на выходе из трансформаторной подстанции в распределительном пункте;
• Завершение трёхжильного кабеля ААГ-10 перед присоединением к двигателю насосной станции в цеху;
• Обустройство ответвлений в кабельных журналах и этажных щитах многоквартирных домов.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150–240 мм2. Отклонение даже на 10 мм2 может вызвать плохую усадку;
• Используйте только профессиональный термофен с регулируемой температурой - обычный строительный фен может не справиться;
• Пайку заземления выполняйте сразу после усадки, пока материал ещё мягкий - так легче добиться плотного контакта с броней;
• Не используйте открытый пламя - только горячий воздух. Это сохраняет целостность полимера;
• Храните муфту в оригинальной упаковке, в сухом месте, избегая прямого солнечного света - даже в закрытом помещении срок хранения ограничен.
