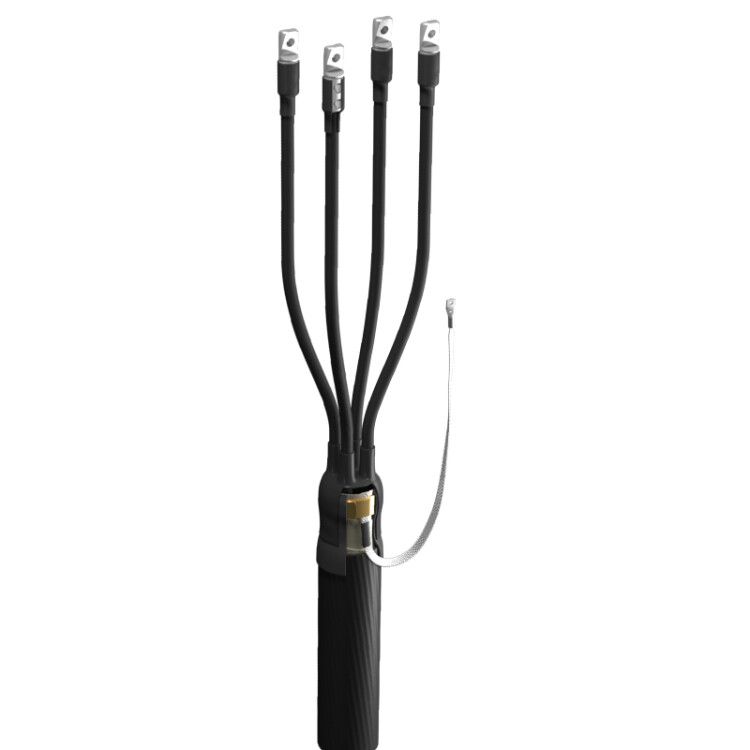

Муфта кабельная концевая ПКВ(Н)Тпб-1 1кВ 35-50 мм² с наконечниками ЗЭТАРУС (Завод электротехнической арматуры) zeta20725

Муфта кабельная концевая универсальная 1 кВ 4 ПКВ(Н)Тпб-1 (35-50) с наконечниками (пластик с бронёй) от ЗЭТАРУС - это готовое решение для герметичного оконцевания четырёхжильных кабелей с пластиковой изоляцией и бронёй на напряжение до 1 кВ. Подходит как для внутрипомещенческого, так и для уличного монтажа. Артикул zeta20725 обеспечивает совместимость с кабелями сечением 35–50 мм2 и оснащён готовыми наконечниками для быстрого подключения.

Назначение и область применения

Муфта применяется для завершения силовых кабелей типа ПКВ(Н)Тпб, когда необходимо надёжно изолировать и защищить конец кабеля перед подключением к оборудованию. Устройство рассчитано на работу как в помещениях, так и на открытых площадках - благодаря термоусаживающейся оболочке и высокому уровню защиты она выдерживает колебания температур, влагу и механические воздействия. Часто используется для подключения кабелей к распределительным щитам, трансформаторам, двигателям, светильникам и другим устройствам внешнего и внутреннего электрооборудования.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение кабеля: 35–50 мм2
• Количество жил: 4
• Количество проводников: 4
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый
• Наличие наконечников: да (алюминиевые с болтовыми соединениями)
• Герметизация: с использованием термоплавкого клея
• Заземление: через не паяный комплект (контактная пластина + пружинка ППД)
• Работает при температурах от –40C до +80C (стандарт для таких изделий)

Совместимость и монтаж

Муфта zeta20725 совместима исключительно с кабелями с пластиковой изоляцией и металлической бронёй, имеющими сечение 35–50 мм2. Кабели других типов (например, с бумажной изоляцией или без брони) использовать нельзя - это нарушит герметизацию и безопасность.

Монтаж выполняется в три этапа:

1. Подготовка кабеля: удаление брони, экрана и изоляции согласно рекомендациям производителя; длина разделки должна точно соответствовать размерам муфты.
2. Надевание элементов: сначала одевается основная перчатка, затем - изолирующие трубки на каждую жилу. Все детали должны располагаться в правильном порядке.
3. Усадка: прогрев феном равномерно, начиная с центра, чтобы клей заполнил все зазоры. После усадки проверяют плотность прилегания и целостность изоляции.

Алюминиевые наконечники в комплекте позволяют подключать как алюминиевые, так и медные жилы - достаточно затянуть винт с срывающейся головкой до момента её отлома.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60502-1 и ГОСТ 31944-2012 для концевых муфт на напряжение до 1 кВ. Применяемые материалы обеспечивают самозатухание при возгорании. Защита IP67 достигается после полноценной усадки - муфта полностью герметична против пыли и временного погружения в воду. Однако не предназначен для постоянного контакта с водой или подводной эксплуатации.

Преимущества

• Готовые наконечники экономят время на сборке - не требуют отдельной опрессовки.
• Термоплавкий клей создаёт прочную гидроизоляцию без необходимости использования дополнительных материалов.
• Не паяный заземляющий комплект повышает надёжность и снижает риск ошибок при монтаже.
• Устойчивость к перепадам температур делает продукт пригодным для сурового климата.
• Один тип муфты работает с двумя видами жил - алюминием и медью - что упрощает закупку и хранение.

Ограничения применения

• Не для кабелей с бумажной изоляцией, маслонаполненных или с резиновой оболочкой.
• Не допускается использование с кабелями меньшим сечением (менее 35 мм2) - есть риск недостаточной усадки и потери герметичности.
• Не подходит для кабелей с числом жил более 4 - данная модель рассчитана именно на 4-проводные системы.
• Требуется наличие теплового фена для монтажа - без него невозможно добиться нужной степени усадки.
• Не следует применять в местах с частыми ударными нагрузками без дополнительной механической защиты (например, кожуха).

Примеры использования

• Оконцовка кабеля ПКВ(Н)Тпб-1 4×50 от трансформаторной подстанции к распределительному щиту на улице.
• Подключение питания к насосному оборудованию в канализационной камере.
• Финальная точка подключения кабеля к двигателю в промышленном цеху.
• Завершение трассы кабеля в системе освещения парковой территории.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - даже 5 мм2 отличия могут привести к плохой адгезии клея.
• При работе с алюминиевой жилой используйте антиоксидантную смазку на контактной поверхности - продлит срок службы соединения.
• Не нагревайте муфту слишком долго - перегрев может вызвать деформацию полимера и потерю эластичности.
• Проверьте, что все слои изоляции удалены правильно: остатки экранирующего слоя нарушают электрическую изоляцию.
• Храните муфту в оригинальной упаковке, в сухом месте, при температуре от +5C до +30C - длительное замораживание снижает эффективность клея.
