Муфта кабельная концевая универс. 1кВ 4 ПКВ(Н)Тпб-1 (25-50) с наконечниками (пластик броней) ГОФРОМАТИК zeta20727 ЗЭТА

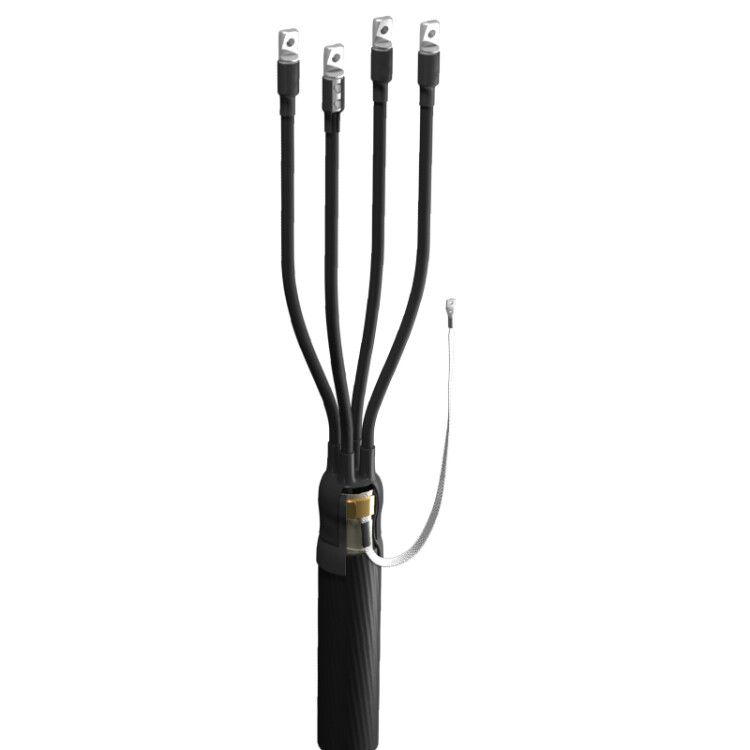

Муфта кабельная концевая универсальная 1 кВ 4 ПКВ(Н)Тпб-1 (25-50) с наконечниками (пластик с бронёй) от ЗЭТАРУС - это готовый комплект для герметичного оконцевания четырёхжильных кабелей с бронированной полиэтиленовой изоляцией на напряжение до 1 кВ. Подходит как для indoor-, так и outdoor-монтажа, обеспечивает надёжную изоляцию, механическую защиту и удобное присоединение к оборудованию благодаря встроенным наконечникам.

Назначение и область применения

Муфта кабельная концевая универсальная 1 кВ 4 ПКВ(Н)Тпб-1 (25-50) с наконечниками (пластик с бронёй) применяется для завершения кабельных линий - то есть для создания безопасного и защищённого окончания кабеля перед подключением к шкафу, трансформатору, двигателю или другому устройству. Устройство рассчитано на работу внутри помещений и на улице, что делает его подходящим для промышленных объектов, энергообъектов, насосных станций, участков кабельных трасс вне зданий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 25–50 мм2
• Количество жил: 4 (совместима также с 5-жильным кабелем)
• Тип исполнения: термоусаживаемая
• Материал изоляции: полиэтилен с металлической бронёй
• Защитный покров: да (обеспечивает внешнюю механическую и химическую защиту)
• Диапазон рабочих температур: от –60 C до +50 C
• Гарантийный срок: 54 месяца
• Наличие наконечников: да (алюминиевые, с болтовым креплением и срывающимися головками винтов)
• Заземление: реализовано через непаянную систему - контактная пластина (терка) + пружинка ППД

Совместимость и монтаж

Муфта кабельная концевая универсальная 1 кВ 4 ПКВ(Н)Тпб-1 (25-50) с наконечниками (пластик с бронёй) совместима с кабелями типа ПКВ(Н)Тпб, имеющими пластиковую изоляцию и броню. Монтаж выполняется путём нагрева термоусаживающихся элементов газовой горелкой - все части плотно облегают кабель после усадки. Наконечники уже установлены и подготовлены для крепления на алюминиевых и медных жилах. Кабель необходимо предварительно разделать: удалить броню, экранирующий слой, изоляцию жил - согласно рекомендациям производителя. Присоединение заземляющего провода осуществляется без пайки: достаточно закрепить жилу между теркой и пружинкой ППД.

Безопасность и стандарты

Муфта соответствует требованиям к изоляционной прочности и герметизации для оборудования на напряжение до 1 кВ. Герметизация достигается за счёт термоплавкого клея внутри перчатки - он расплавляется при нагреве и заполняет микрозазоры, исключая попадание влаги. Защита IP68 не указана, однако наличие брони, защитного покрова и термоусадки обеспечивают высокую степень защиты от внешних воздействий. Элементы имеют сертификаты соответствия ГОСТ Р 50969 и аналогичным нормам для кабельных соединений.

Преимущества

• Готовый комплект - всё необходимое в одной упаковке: перчатка, трубки, манжеты, наконечники, система заземления
• Не требует пайки - особенно важно для алюминиевых жил, где пайка затруднена
• Высокая механическая прочность за счёт брони и защитного покрова
• Широкий температурный диапазон позволяет использовать в суровых климатических условиях
• Срывные головки винтов наконечников предотвращают самопроизвольное ослабление крепления
• Стандартная сборка снижает риск ошибок при монтаже

Ограничения применения

• Не кабели с бумажной или маслонаполненной изоляцией - только с полиэтиленовой
• Не предназначен для работы при температурах выше +50 C - возможна деформация материалов
• Требуется точное соблюдение технологии усадки: недостаточно прогреть - будет щель; перегреть - повредится изоляция
• Наконечники фиксируются только на жилах сечением 25–50 мм2 - меньшие или большие жилы не допускаются
• Не заменяет ответвительную муфту - работает только как концевая

Примеры использования

• Оконцевание кабеля ПКВ(Н)Тпб-1 4×35 от трансформаторной подстанции до распределительного щита
• Подключение 4-жильного кабеля с броней к частному насосу на открытой площадке
• Финальное оформление кабельной линии на промышленном конвейере с повышенной влажностью
• Монтаж в холодных регионах - например, на Севере России, где требуется работа при –40 C

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному в спецификации - 25–50 мм2. Отклонение даже на 5 мм2 может вызвать плохую усадку или перегрев.
• Используйте только газовую горелку с регулируемым пламенем - фен не справится с равномерным прогревом бронированных элементов.
• При работе с алюминием - не используйте смазку или антикоррозийные составы на контактах: они нарушают проводимость.
• Проверьте целостность защитного покрова после усадки - если появились трещины, замените муфту.
• Храните изделие в сухом месте при комнатной температуре - переохлаждение перед монтажом может увеличить время усадки.
• Артикул zeta20727 - единственный номер для заказа этой конкретной модификации с наконечниками. Не путайте с версиями без них.
