Комплект муфты концевой ПКВ(Н)тп наружной установки 4х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN4-1625X

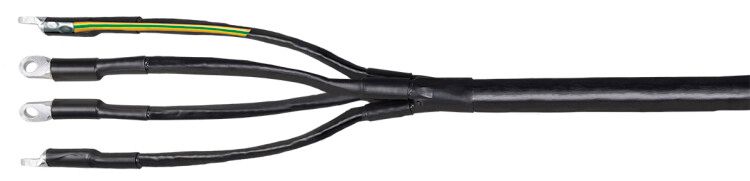

Муфта ПКВ(Н)тп 4х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ от IEK — это термоусаживаемая концевая муфта для герметичного оконцовывания четырёхжильных силовых кабелей сечением 16–25 мм². Подходит для наружной и внутренней установки, обеспечивает надёжную изоляцию и механическую защиту без необходимости использования болтовых наконечников.

Назначение и область применения

Муфта ПКВ(Н)тп 4х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ используется для оконцовывания кабелей с ПВХ или СПЭ изоляцией, без брони и экранирующего слоя. Применяется там, где требуется соединить кабель с оборудованием, щитом или другим потребителем — например, на входе в здание, у распределительного шкафа или у оборудования на открытой площадке.

• Подходит для кабелей: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогов;
• Работает в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения;
• Не требует сварки, пайки или болтовых соединений — всё делается за счёт термоусадки.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток);
• Количество жил: 4;
• Сечение кабеля: 16–25 мм² — подходит для медных проводников указанного диапазона;
• Тип изоляции кабеля: ПВХ / СПЭ;
• Материал муфты: термоусаживаемый полимер;
• Цвет: черный — обеспечивает устойчивость к УФ-излучению;
• Способ монтажа: термоусадка (нагрев феном);
• Срок службы: 30 лет при соблюдении условий эксплуатации;
• Исполнение: без болтовых наконечников — кабельные жилы должны быть подготовлены заранее (обрезаны, зачищены, возможно, опрессованы отдельно).

Совместимость и монтаж

Муфта ПКВ(Н)тп 4х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ совместима только с кабелями без брони и металлического экрана. Для монтажа необходим тепловентилятор (термофен) с регулируемой температурой. Процедура:

1. Подготовьте конец кабеля: удалите внешнюю оболочку, экранирующие элементы (если есть), зачистите жилы;
2. Наденьте муфту на кабель до начала работ — она должна свободно перемещаться;
3. Заведите каждый проводник в соответствующий канал внутри муфты;
4. Равномерно прогрейте муфту феном, начиная с центра, двигаясь к краям — материал равномерно сожмётся вокруг жил и образует плотную герметичную оболочку;
5. Проверьте отсутствие пузырей, трещин и неплотного прилегания.

Важно: посадочный диаметр кабеля должен соответствовать заявленному сечению 16–25 мм². Кабели меньшего сечения не обеспечивают достаточного контакта, больших — не поместятся.

Безопасность и стандарты

Муфта ПКВ(Н)тп 4х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Материалы устойчивы к возгоранию, не поддерживают горение, не выделяют токсичных газов при нагреве. Защита IP67 обеспечивается после усадки — муфта полностью герметична, защищена от пыли и временного погружения в воду.

Преимущества

• Высокая степень защиты благодаря однородной термоусадке — нет стыков, швов и мест уязвимости;
• Отсутствие болтовых соединений снижает риск коррозии и ослабления контакта;
• Стойкость к агрессивным средам: влага, соль, перепады температур, УФ-излучение;
• Длительный срок службы — 30 лет без обслуживания;
• Легкий и быстрый монтаж при наличии термофена — не требует специальных инструментов кроме него.

Ограничения применения

• Не применяется для кабелей с броней, металлической оболочкой или экранирующим слоем — муфта не рассчитана на механическую нагрузку и не обеспечивает заземление;
• Не подходит для кабелей с сечением менее 16 мм² или более 25 мм² — возможен недостаточный контакт или невозможность установки;
• Требуется точный контроль температуры при монтаже — перегрев повредит изоляцию, недогрев — не обеспечит герметичность;
• Не предназначен для подземной прокладки без дополнительной защиты (например, в трубе или коллекторе).

Примеры использования

• Оконцовка кабеля ВВГ-1 перед подключением к автоматическому выключателю в наружном щите;
• Присоединение питания к насосной станции на улице;
• Подключение кабеля от воздушной ЛЭП к вводу в частный дом;
• Замена старой муфты в распределительной камере при ремонте сети.

Практические советы

• Перед монтажом проверьте, что кабель имеет именно ПВХ или СПЭ изоляцию — другие типы (например, резиновая) не подходят;
• Жилы кабеля лучше предварительно опрессовать наконечниками (если требуется соединение с клеммой), хотя сама муфта их не содержит;
• Используйте термофен с контролируемой температурой — не выше 130–150 °C, чтобы не повредить полимер;
• При работе на улице в холодную погоду — согрейте муфту в помещении перед установкой, иначе усадка будет неравномерной;
• После монтажа осмотрите все четыре канала — они должны быть плотно заполнены, без воздушных зазоров.
