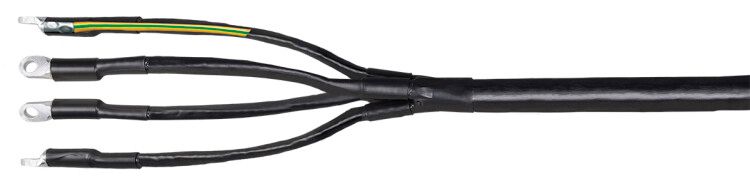

Комплект муфты концевой ПКВ(Н)тп наружной установки 4х16/25 с наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN4-1625S

Муфта ПКВ(Н)тп 4х16/25 с наконечниками ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного соединения четырёхжильных кабелей сечением 16–25 мм2, предназначенная для наружной и внутренней установки. Муфта ПКВ(Н)тп 4х16/25 снабжена готовыми болтовыми наконечниками, что ускоряет монтаж и исключает необходимость самостоятельной подготовки контактов.

Назначение и область применения

Муфта ПКВ(Н)тп 4х16/25 с наконечниками ПВХ/СПЭ изоляция 1кВ используется для оконцовки и защиты конца силового кабеля перед подключением к оборудованию - например, щитам, двигателям, распределительным устройствам. Подходит для кабелей с ПВХ или СПЭ изоляцией без брони и экранирующего слоя. Применяется как внутри помещений, так и на открытой площадке, где требуется надёжная защита от влаги, пыли и механических воздействий.

Технические характеристики

• Работает при напряжении до 1 кВ (переменный и постоянный ток)
• Поддерживает четыре токопроводящие жилы
• Сечение жил: 16–25 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый
• Цвет: черный
• Срок службы: 30 лет
• Наконечники: встроенные болтовые, выполнены из меди с ПВХ/СПЭ изоляцией
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)

Совместимость и монтаж

Муфта ПКВ(Н)тп 4х16/25 совместима с кабелями следующих типов: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Для монтажа применяется метод термоусадки - нагрев фиксирующей трубки строительным феном до плотного облегания поверхности кабеля. Наконечники уже установлены, поэтому после зачистки жил достаточно затянуть болты. Убедитесь, что внешний диаметр кабеля не превышает допустимый предел - он должен свободно проходить через входную часть муфты.

Безопасность и стандарты

Муфта ПКВ(Н)тп 4х16/25 соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электроизоляцию, гидроизоляцию и механическую прочность. Все материалы сертифицированы и безопасны для длительной работы в условиях перепадов температур и повышенной влажности.

Преимущества

• Готовые наконечники экономят время на сборке - не нужны отдельные клеммы или опрессовка
• Термоусадка создаёт монолитную герметичную оболочку без зазоров
• Высокая степень защиты IP67 позволяет использовать в сырых и запылённых средах
• Долгий срок службы - 30 лет - снижает частоту замены и обслуживания
• Чёрный цвет материала устойчив к УФ-лучам, что важно для наружной установки

Ограничения применения

• Не для кабелей с металлической броней или экранирующим слоем - требует специальных муфт
• Запрещено использование при температурах ниже –40 C и выше +90 C во время эксплуатации
• Не рекомендуется применять в местах с постоянным погружением в воду - IP67 не гарантирует долговременную работу под водой
• Не подходит для многожильных кабелей с сечением менее 16 мм2 - возможна плохая фиксация и риск повреждения

Примеры использования

• Подключение трёхфазного электродвигателя к сети 380 В через кабель ВВГ-1 4×25
• Оконцовка кабеля питания для насосной станции на улице
• Присоединение кабеля от столба к вводному шкафу здания
• Замена старого участка провода в цеху с сохранением целостности изоляции

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 16–25 мм2. Кабели меньше 16 мм2 не будут надёжно закреплены.
• Защитите место монтажа от осадков и пыли до завершения термоусадки - даже кратковременная влага может попасть между слоями.
• Используйте фен с регулировкой температуры; равномерно прогревайте муфту, начиная с центра, чтобы избежать пузырей воздуха.
• Проверьте затяжку болтов наконечников моментом, указанным в документации - переусадка может повредить контакт.
• После монтажа проведите визуальный контроль: все слои должны быть плотно прилегают, без вздутий и трещин.
