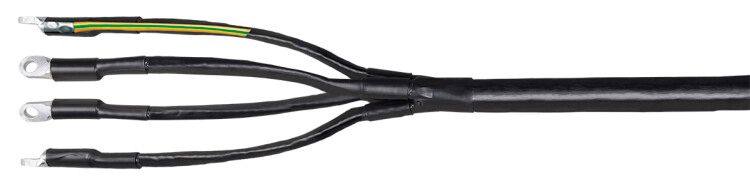

Комплект муфты концевой ПКВ(Н)тп наружной установки 4х35/50 с наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN4-3550S

Муфта ПКВ(Н)тп 4х35/50 с наконечниками ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцовывания четырёхжильных кабелей сечением 35–50 мм2, предназначенная для наружной и внутренней установки. Муфта ПКВ(Н)тп 4х35/50 обеспечивает надёжную изоляцию и механическую фиксацию, совместима с кабелями типа ВВГ-1, АВВГ-1 и аналогами, имеет срок службы 30 лет.

Назначение и область применения

Муфта ПКВ(Н)тп 4х35/50 с наконечниками ПВХ/СПЭ изоляция 1кВ используется для оконцовывания силовых кабелей с ПВХ или СПЭ изоляцией без брони и экрана. Применяется там, где требуется безопасное подключение кабеля к оборудованию: распределительные щиты, трансформаторы, двигатели, станки, осветительные системы. Подходит как для наружной, так и для внутренней установки. Учитывайте, что муфта рассчитана исключительно на кабели без металлической брони и экранирующего слоя.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Сечение кабеля: 35–50 мм2
• Тип изоляции кабеля: ПВХ / СПЭ
• Тип муфты: концевая термоусаживаемая
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Тип наконечников: винтовые / болтовые
• Срок службы: 30 лет
• Стандарт: соответствие ГОСТ 13781.0

Совместимость и монтаж

Муфта ПКВ(Н)тп 4х35/50 устанавливается методом термоусадки: нагревается газовой горелкой до равномерного сжатия вокруг кабеля. Для монтажа необходимы:

• Кабель сечением 35–50 мм2, четырёхжильный, без брони и экрана
• Горелка для термоусадки (температура 120–150 C)
• Инструмент для зачистки и обжима наконечников

Наконечники уже установлены - они болтовые, позволяют легко соединить кабель с шиной или зажимом оборудования. Обязательно проверьте, чтобы диаметр кабеля подходил под внутренний проход муфты - не допускается использование с кабелями меньшего или большего сечения.

Безопасность и стандарты

Муфта ПКВ(Н)тп 4х35/50 соответствует требованиям ГОСТ 13781.0, обеспечивает электроизоляционную прочность при рабочем напряжении до 1 кВ. Полимерная оболочка устойчива к воздействию влаги, перепадам температур и ультрафиолету, что делает её пригодной для открытой установки. Наконечники выполнены из меди с антикоррозийным покрытием, обеспечивающим долговременную проводимость.

Преимущества

• Высокая степень защиты благодаря однородному термоусадочному материалу - нет воздушных полостей
• Уже встроенные болтовые наконечники снижают время монтажа
• Работает в условиях повышенной влажности и перепадов температур
• Не требует дополнительной изоляции после установки
• Срок службы 30 лет - минимум обслуживания

Ограничения применения

• Не применяется для кабелей с броней, медной или стальной оплеткой
• Не подходит для кабелей с экранирующей оболочкой (например, ВВГэ, АВВГэ)
• Запрещено использовать с кабелями сечением менее 35 мм2 или более 50 мм2
• Не рекомендовано применение в местах с постоянным погружением в воду - хотя IP-защита есть, она не предназначена для длительного подводного монтажа
• Требуется точный контроль температуры при термоусадке - перегрев повредит материал

Примеры использования

• Подключение кабеля ВВГ-1 4×50 к входному автомату в наружном щите
• Оконцовка кабеля АВВГ-1 4×35 перед подключением к частотному преобразователю
• Монтаж на конце кабеля, идущего от трансформатора к светильнику на улице
• Замена старой муфты в цепях освещения промышленного объекта

Практические советы

• Перед монтажом обязательно зачистите жилы кабеля до нужной длины - не меньше, чем указано в инструкции к муфте
• Проверьте, что все четыре жилы одинаково выступают из изоляции - перекос вызывает неравномерное сжатие
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям - это предотвращает образование пузырей
• После монтажа проверьте плотность прилегания: поверхность должна быть гладкой, без вздутий
• Для наружной установки используйте дополнительно термоусаживаемую трубку на место выхода жил - это повысит защиту от влаги
• Артикул uzm-xlk1-nvn4-3550s - сохраняйте его при заказе запасных комплектов
