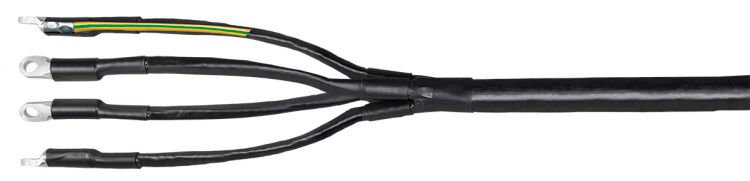

Комплект муфты концевой ПКВ(Н)тп наружной установки 4х70/120 с наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN4-70120S

Муфта ПКВ(Н)тп 4х70/120 с наконечниками ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного соединения четырёхжильных силовых кабелей сечением 70–120 мм2. Подходит для наружной и внутренней установки, обеспечивает надёжную изоляцию и механическую фиксацию с использованием болтовых наконечников.

Назначение и область применения

Муфта ПКВ(Н)тп 4х70/120 с наконечниками ПВХ/СПЭ изоляция 1кВ используется для оконцовки и защиты конца трёхжильного кабеля с четвёртой жилой - заземления или нулевой. Применяется там, где требуется безопасное подключение кабеля к оборудованию: распределительные щиты, трансформаторы, двигатели, шкафы автоматики. Установка допускается как внутри помещений, так и на улице - благодаря защите IP67 и материалу, устойчивому к перепадам температур и влаге.

Технические характеристики

• Работает при напряжении до 1 кВ - подходит для сетей 0,4 кВ и ниже
• Поддерживает сечение жил 70–120 мм2 - совместима с кабелями среднего и крупного сечения
• Количество жил: 4 - три основные фазы + одна PE/N
• Тип исполнения: термоусаживаемая - формует плотную изоляционную оболочку после нагрева
• Материал корпуса: термоусаживаемый полимер - эластичный, долговечный, устойчив к УФ и химическим воздействиям
• Цвет: черный - оптимизирован для внешних условий
• Срок службы: 30 лет - рассчитана на длительную эксплуатацию без замены
• Наконечники: есть, болтовые - позволяют легко подключить кабель к выводным устройствам

Совместимость и монтаж

Муфта ПКВ(Н)тп 4х70/120 с наконечниками ПВХ/СПЭ изоляция 1кВ совместима с кабелями типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами - то есть с кабелями без брони и металлического экрана. Монтаж выполняется методом термоусадки: равномерно прогревается газовой горелкой до плотного облегания поверхности кабеля. Наконечники уже установлены - достаточно зачистить жилы, вставить в них и затянуть болты моментом, указанным в документации производителя. Для правильной работы важно соблюдать минимальную длину зачищенного участка - она должна полностью входить в трубку муфты.

Безопасность и стандарты

Муфта ПКВ(Н)тп 4х70/120 с наконечниками ПВХ/СПЭ изоляция 1кВ изготовлена в соответствии с ГОСТ 13781.0. Обеспечивает электроизоляцию, предотвращает пробои и утечки тока. Защита от влаги и пыли достигается за счёт однородной термоусадочной оболочки - после монтажа образуется герметичный контур. Соответствие стандарту гарантирует соответствие нормам безопасности при работе в условиях повышенной влажности и открытых площадках.

Преимущества

• Не требует сварки, клея или сложных инструментов - монтаж доступен даже при ограниченном наборе оборудования
• Высокая степень защиты (IP67) - выдерживает дождь, запыление, временные погружения
• Стандартные болтовые наконечники исключают необходимость самостоятельной установки контактных элементов
• Долгий срок службы - 30 лет снижают частоту обслуживания и замены
• Удобна для наружной установки - не боится перепадов температур (-40C…+90C)

Ограничения применения

• Не применяется для кабелей с броней, экранированных проводов или с металлической оболочкой - такие кабели требуют специальных муфт с заземляющими комплектами
• Не рекомендовано использование в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами - материал устойчив, но не предназначен для таких сред
• Требует точного контроля температуры при термоусадке - недостаточный нагрев приведёт к плохой адгезии, перегрев - к деформации
• Запрещено использовать с кабелями меньшего сечения (<70 мм2) - риск проскальзывания и потери герметичности

Примеры использования

• Подключение кабеля от столбового трансформатора к распределительному щиту на улице
• Оконцовка кабеля ВВГ-1 перед подключением к двигателю насосной станции
• Монтаж ввода в цеховой шкаф управления с применением кабеля АВВГз-1
• Замена поврежденного конца кабеля в системе освещения парковой территории

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен подходить под заявленный диапазон 70–120 мм2; слишком толстый кабель не войдет, слишком тонкий - будет люфт
• Защищайте место работ от ветра и сырости во время термоусадки - холодный воздух замедляет процесс, влага влияет на качество адгезии
• Используйте только газовые горелки с регулируемым пламенем - фен не даёт достаточной теплоты для полноценной усадки
• Проверяйте целостность наконечников до начала монтажа - они должны быть без трещин и следов коррозии
• После монтажа проведите визуальный осмотр: все части муфты должны быть плотно прилегающими, без пузырей и вздутостей
