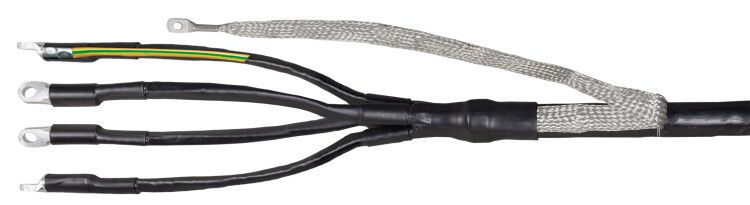

Муфта концевая ПКВ(Н)тпбэ 4х70/120 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN4-70120SZ

Муфта концевая ПКВ(Н)тпбэ 4х70/120 с болтовыми наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцевания четырёхжильных силовых кабелей сечением 70–120 мм2, обеспечивает надёжное соединение с оборудованием и защищает место оконцовки от внешних воздействий. Подходит для наружной установки, совместима с популярными типами кабелей, имеет срок службы 30 лет.

Назначение и область применения

Муфта концевая ПКВ(Н)тпбэ 4х70/120 используется для завершения трёхжильных кабелей с четвёртой жилой – заземления. Применяется там, где требуется подключить кабель к устройству: распределительным щитам, трансформаторам, двигателям, шкафам управления. Установка допускается только наружная, в условиях открытого воздуха, в том числе под открытым небом, на опорах, в кабельных каналах, колодцах. Не предназначена для внутреннего монтажа в помещениях с высокой влажностью или подземной прокладкой.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4 (три фазные + одна заземляющая)
• Номинальное сечение жил: 70–120 мм2
• Тип изоляции кабеля: ППД, ПВХ, СПЭ
• Тип защиты: термоусаживаемая, материал - полимер
• Цвет: чёрный
• Срок службы: 30 лет
• Тип наконечников: болтовые, обеспечивают механическую фиксацию и электрический контакт
• Заземление: в комплекте - контактный элемент с роликовыми пружинами для надёжного соединения с броней или экраном кабеля

Совместимость и монтаж

Муфта ПКВ(Н)тпбэ 4х70/120 устанавливается на кабели с броней или экранированием, имеющие ПВХ/СПЭ изоляцию. Совместима с кабелями: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналогами.

Монтаж выполняется методом термоусадки: после подготовки кабеля и установки муфты на место, нагревают её равномерно тепловой пушкой до плотного облегания. Болтовые наконечники затягиваются гаечным ключом до требуемого момента - не перетягивать! Контакт заземления подключается через роликовую пружину к броне кабеля - перед этим необходимо зачистить броню от краски и оксидов.

Безопасность и стандарты

Муфта ПКВ(Н)тпбэ 4х70/120 соответствует требованиям ГОСТ 13781.0. Материалы термоусадки устойчивы к УФ-излучению, влаге и температурным перепадам. Защита IP67 обеспечивается конструкцией - при правильном монтаже исключено попадание воды и пыли внутрь. Наличие заземляющего контакта снижает риск поражения током при повреждении изоляции.

Преимущества

• Высокая долговечность - срок службы 30 лет без обслуживания
• Автоматическая герметизация благодаря термоусадке - не требует дополнительной заделки
• Встроенный контакт заземления с роликовыми пружинами - исключает необходимость самостоятельного подключения медной перемычки
• Стандартные болтовые наконечники - позволяют легко подключить кабель к автомату, рубильнику или шине
• Чёрный цвет материала - устойчив к выгоранию на солнце

Ограничения применения

• Не применяется для кабелей с металлической оболочкой без брони (например, ВВГ без бронирования)
• Не предназначен для внутренней установки внутри помещений - отсутствует сертификация на закрытые пространства
• Не рекомендуется использовать на кабелях с сечением менее 70 мм2 или более 120 мм2 - возможен разрыв или плохой контакт
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев приведёт к негерметичному соединению
• Не подходит для кабелей с полиэтиленовой изоляцией без ПВХ/СПЭ - несовместимость материалов

Примеры использования

• Подключение кабеля АВБбШв-1 4×95 к входному щиту на столбе ЛЭП
• Оконцевание кабеля ВВГЭ 4×120 на клеммах частного насоса
• Присоединение кабеля ПвБбШв-1 4×70 к распределительному пункту на объекте ЖКХ
• Завершение кабеля АВВГЭ 4×120 на выходе из кабельной камеры

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно точно попадать в диапазон 70–120 мм2
• При зачистке брони используйте наждак или металлическую щётку - контакт заземления работает только при хорошем контакте с голым металлом
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так предотвращаются пузыри и складки
• Не используйте горелку с открытым пламенем - только термофен с регулируемой температурой
• Проверьте плотность прилегания муфты после остывания - она должна полностью обтянуть кабель без воздушных зазоров
• Артикул uzm-xlbk1-nvn4-70120sz - сохраните его при заказе запасных частей; эта модель является частью линейки IEK для наружных сетей 1 кВ
