Комплект муфты концевой ПКВтп внутренней установки 4х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN4-70120X

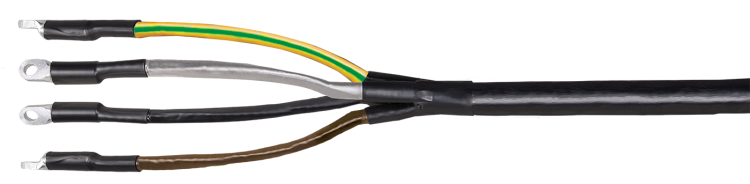

Муфта ПКВтп 4х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая концевая муфта для герметичного оконцовывания четырёхжильных силовых кабелей с сечением жил 70–120 мм2. Применяется внутри зданий, не требует болтовых соединений, обеспечивает надёжную изоляцию и механическую защиту. Артикул uzm-xlk1-vn4-70120x.

Назначение и область применения

Муфта ПКВтп 4х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ используется для оконцовывания трёхжильных кабелей с четвёртой жилой - заземления или нулевой. Подходит для присоединения кабеля к оборудованию: распределительным щитам, автоматике, двигателям, трансформаторам. Устанавливается исключительно внутри помещений, где нет воздействия осадков, прямого солнца и агрессивных сред. Муфта совместима с кабелями типа ВВГ-1, АВВГ-1, ПвВГ-1 и им подобными - без брони и металлического экрана.

Технические характеристики

• Работает при напряжении до 1 кВ (переменный и постоянный ток)
• Поддерживает сечение жил от 70 до 120 мм2
• Количество жил: 4 (три фазные + одна PE/N)
• Тип изоляции: ПВХ / СПЭ (полиэтилен сшитый)
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Способ монтажа: термоусадка (нагрев тепловентилятором)
• Не содержит болтовых наконечников - требуется предварительная подготовка жил

Совместимость и монтаж

Муфта ПКВтп 4х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ устанавливается на кабели с ПВХ/СПЭ изоляцией, без брони и экранирующего слоя. Для монтажа необходимо:

• Зачистить внешнюю оболочку кабеля до нужной длины
• Аккуратно удалить изоляцию с каждой жилы, оставив достаточную длину для контакта
• На каждую жилу одеть термоусаживающую трубку (в комплекте), затем зафиксировать её положение
• Нагреть поверхность равномерно тепловентилятором до плотного обтягивания материала
• Убедиться, что все участки усадились без пузырей и перегрева

Перед сборкой проверьте соответствие диаметра кабеля внутреннему проходному каналу муфты - он рассчитан на кабели с наружным диаметром, соответствующим сечению 70–120 мм2. Наконечники не предусмотрены - их нужно изготовить самостоятельно (например, опрессовать гильзами).

Безопасность и стандарты

Муфта ПКВтп 4х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Обеспечивает электроизоляционную безопасность при рабочих напряжениях до 1 кВ. Не применяется в условиях повышенной взрывоопасности, во влажных помещениях без защиты и вне зданий. Температурный режим работы - от –40C до +90C.

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Стойкая к химическим воздействиям и старению полимерная оболочка
• Легкий и быстрый монтаж при наличии нагревательного оборудования
• Длительный срок службы - 30 лет
• Черный цвет маскирует следы эксплуатации и не выгорает на свету

Ограничения применения

• Не на кабелях с броней, медной или алюминиевой оплеткой
• Не предназначен для наружной установки - чувствителен к УФ-лучам и атмосферным осадкам
• Требуется точное соблюдение температурного режима при усадке - перегрев повредит материал
• Не имеет встроенных наконечников - обязательна самостоятельная подготовка жил
• Не рекомендовано применение в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Оконцовка кабеля ВВГ-1 4×95 перед подключением к шинам в распределительном щите
• Присоединение питания к насосной станции через кабель АВВГ-1 4×120
• Подключение трехфазного двигателя с заземлением через кабель ПвВГ-1 4×70
• Монтаж в цехах, офисах, подвальных помещениях, где есть доступ к сети 0,4 кВ

Практические советы

• Выбирайте термоусаживаемую муфту только после того, как точно знаете сечение и тип кабеля - не подходят кабели с броней!
• Проверяйте целостность изоляции кабеля перед установкой - даже маленькое повреждение снижает долговечность муфты
• Используйте качественный тепловентилятор с регулировкой температуры - недостаточный прогрев вызывает плохую адгезию, переизбыток - деформацию
• После монтажа протестируйте изоляцию мегаомметром - нормальное сопротивление выше 100 МОм
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке она чувствительна к УФ
• Для удобства монтажа используйте специальные инструменты для зачистки кабеля - они минимизируют риск повреждения жил
