Комплект муфты концевой ПКВтп внутренней установки 5х70/120 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN5-70120S

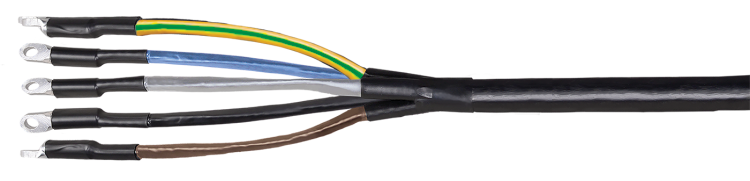

Муфта ПКВтп 5х70/120 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ от IEK — это концевая термоусаживаемая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 70–120 мм². Применяется внутри помещений, совместима с кабелями типа ВВГ-1, АВВГ-1 и аналогами. Артикул uzm-xlk1-vn5-70120s.

Назначение и область применения

Муфта ПКВтп 5х70/120 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ используется для создания надежного электрического соединения между кабелем и оборудованием — например, автоматическими выключателями, рубильниками или распределительными щитами. Предназначена исключительно для внутренней установки в сухих помещениях. Подходит для кабелей без брони и экранирующего слоя, с ПВХ или СПЭ изоляцией.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение кабеля: 70–120 мм²
• Тип наконечников: винтовые / болтовые (можно выбрать вариант с готовыми наконечниками или без них)
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев феном)
• Стандарт: соответствие ГОСТ 13781.0

Совместимость и монтаж

Муфта ПКВтп 5х70/120 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ устанавливается на кабели следующих типов: ВВГ-1, АВВГ-1, ВВГз-1, АВВГз-1, ПвВГ-1, АПвВГ-1 и их аналоги. Для монтажа требуется тепловая пушка (термофен) — материал усаживается при нагреве до 120–150 °C. Болтовые наконечники уже установлены в комплекте; их можно использовать сразу после усадки. Перед монтажом необходимо зачистить жилы кабеля и плотно закрутить болты моментом, указанным в документации производителя.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0, что гарантирует безопасную работу при напряжении до 1 кВ. Материал обладает высокой электроизоляционной прочностью и устойчивостью к механическим нагрузкам. Не предназначен для эксплуатации во влажных, взрывоопасных или наружных условиях.

Преимущества

• Высокая степень защиты благодаря равномерной термоусадке — предотвращает попадание влаги и пыли
• Готовые болтовые наконечники снижают время монтажа и риск некорректного подключения
• Удобство сборки: один элемент заменяет несколько компонентов (изолятор, зажим, герметик)
• Устойчивость к перепадам температур в пределах рабочего диапазона
• Черный цвет обеспечивает маскировку и долговечность при освещении

Ограничения применения

• Не применяется для кабелей с металлической броней или экранирующим слоем
• Запрещено использование вне помещений — не имеет защиты от УФ-излучения и атмосферных воздействий
• Не рекомендовано применение в местах с частыми вибрациями без дополнительной фиксации
• Подходит только для кабелей сечением 70–120 мм² — меньшие или большие сечения требуют других муфт
• Требуется точный контроль температуры при усадке — перегрев повредит изоляцию

Примеры использования

• Оконцовка пятижильного кабеля ВВГ-1 перед подключением к входному автомату в этажном щите
• Присоединение кабеля от трансформатора к распределительному устройству в цеху
• Подключение питания к насосным станциям, конвейерам или другому промышленному оборудованию

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно соответствовало заявленному диапазону 70–120 мм² — даже небольшое отклонение может нарушить герметичность
• Используйте термофен с регулировкой температуры — равномерный прогрев исключает деформацию материала
• При использовании болтовых наконечников затягивайте их усилием, указанном в паспорте муфты — недостаточно или слишком сильно затянутые контакты вызывают перегрев
• Не используйте открытый пламя для усадки — только специализированный термофен
• После монтажа проверьте целостность усадки: поверхность должна быть гладкой, без пузырей и трещин
• Артикул uzm-xlk1-vn5-70120s — выбирайте этот вариант, если нужна готовая муфта с болтовыми наконечниками. Без них — ищите другие варианты серии ПКВтп
