Муфта концевая ПКВтпбэ 5х70/120 без болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN5-70120XZ

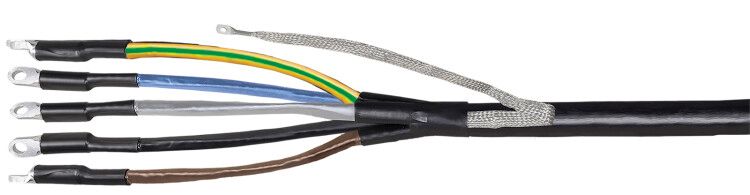

Муфта ПКВтпбэ 5х70/120 без болтовых наконечников, ППД ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая концевая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 70–120 мм2 внутри помещений. Муфта ПКВтпбэ 5х70/120 обеспечивает надёжную изоляцию и механическую защиту, не требует болтовых соединений и комплектуется заземляющим элементом с роликовыми пружинами.

Назначение и область применения

Муфта ПКВтпбэ 5х70/120 применяется для оконцовывания трёхжильных кабелей с броней или экранирующей оболочкой, когда необходимо завести кабель в распределительное устройство, щит, трансформатор или другое оборудование. Подходит исключительно для внутренней установки - в помещениях с контролируемой средой. Применяется в системах энергообеспечения объектов: заводских цехах, ЖКХ, торговых комплексах, где используются кабели типа ВВГЭ, АВВГЭ, ВБбШв, АВБбШв и им подобные.

Технические характеристики

• Работает при напряжении до 1 кВ - для сетей низкого напряжения (0,4–1 кВ);
• Поддерживает пять жил: три фазные + одна нулевая + одна заземляющая;
• Сечение проводников: 70–120 мм2 - оптимально для мощных нагрузок;
• Тип изоляции: ППД (полиэтилен пропиленовый диэлектрик) / ПВХ/СПЭ - устойчив к перепадам температур и влаге;
• Материал корпуса: термоусаживаемый полимер - плотно облегает кабель после нагрева;
• Цвет: черный - совместим с большинством кабельных оболочек;
• Срок службы: 30 лет - при соблюдении условий эксплуатации;
• Заземление: встроенный контакт с роликовыми пружинами - обеспечивает надёжное соединение с броней кабеля без доп. деталей.

Совместимость и монтаж

Муфта ПКВтпбэ 5х70/120 монтируется методом термоусадки: равномерный прогрев тепловым феном вызывает усадку материала вокруг кабеля, формируя герметичную оболочку. Установка возможна только на кабелях с ПВХ/СПЭ изоляцией и металлической броней или экраном. Болтовые наконечники не предусмотрены - требуется предварительная подготовка жил: зачистка, обжим гильзами или другими способами перед сборкой. Обязательно использовать специальный фен с регулировкой температуры - обычный бытовой не подойдёт.

Безопасность и стандарты

Муфта ПКВтпбэ 5х70/120 соответствует требованиям ГОСТ 13781.0, что гарантирует соответствие нормам безопасности для электроустановок до 1 кВ. Конструкция исключает риск пробоя между жилами благодаря многослойной изоляции и точному соответствию профилю кабеля. Наличие заземления через роликовые пружины снижает вероятность возникновения потенциала на броне.

Преимущества

• Не требует сварки, клея или сложных инструментов - достаточно фена;
• Автоматически адаптируется к внешнему диаметру кабеля - минимум подбора по размерам;
• Высокая степень защиты IP67 - после усадки муфта герметична, не пропускает пыль и влагу;
• Встроенное заземление экономит время и материалы - не нужен отдельный медный провод;
• Стандартный цвет - легко сочетается с существующими кабельными маршрутами.

Ограничения применения

• Не наружной установке - материал не рассчитан на UV-лучи, осадки и перепады сезонных температур;
• Не работает с кабелями без брони или экрана - заземляющий контакт не будет замкнут;
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2 - риск недостаточной усадки или повреждения;
• Требует профессионального монтажа - неквалифицированное применение фена может привести к деформации или негерметичности;
• Не содержит болтовых наконечников - необходима самостоятельная подготовка жил.

Примеры использования

• Оконцовка кабеля АВВГЭ-1 5×95 от шкафа управления до частного насоса в цеху;
• Подключение кабеля ВБбШв-1 5×120 к входному рубильнику в подвале многоквартирного дома;
• Формирование конца кабеля ПвВГЭ-1 5×70 перед выводом в распределительный пункт на предприятии.

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в заявленный диапазон; используйте штангенциркуль;
• Защитите место работы от пыли и влаги - даже во время подготовки кабеля;
• Нагревайте муфту равномерно, начиная с середины и двигаясь к торцам - так избежите образования воздушных пузырей;
• Убедитесь, что броня кабеля хорошо контактирует с роликовыми пружинами - она должна плотно прижиматься без люфта;
• Не используйте открытый пламя - только термофен с контрольным режимом температуры (не выше 150C);
• Проверьте целостность усадки после остывания - поверхность должна быть гладкой, без вздутий и трещин.
