Муфта кабельная соединительная ПСТтбэ 5х35/50 с гильзами; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBS1-VN5-3550SZ

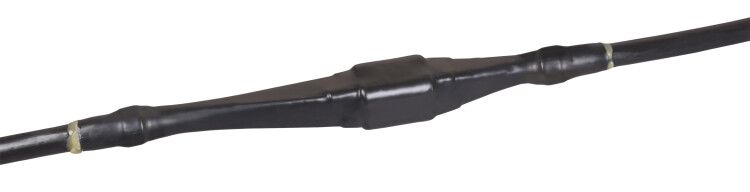

Муфта кабельная соединительная ПСттбэ 5х35/50 с гильзами ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для надёжного соединения силовых кабелей с пластмассовой изоляцией в и других закрытых средах. Благодаря термоусадочной технологии и комплекту заземления эта муфта обеспечивает герметичность, механическую прочность и долгий срок службы - до 30 лет.

Назначение и область применения

Муфта кабельная соединительная ПСттбэ 5х35/50 используется для соединения пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ, имеющих броню или концентрический экран. Подходит для работы в условиях повышенной влажности и подземной прокладки - в кабельных каналах, трубах и грунте. Применяется в энергообъектах, промышленных объектах, ЖКХ, где требуется надёжное соединение кабелей напряжением до 1 кВ.

Технические характеристики

• Номинальное напряжение: 1 кВ - безопасна для сетей до 1000 В переменного и постоянного тока;
• Количество жил: 5 - рассчитана исключительно на пятижильные кабели;
• Сечение проводников: 35–50 мм2 - совместима с кабелями указанного диапазона сечений; меньшие или большие сечения использовать нельзя;
• Тип изоляции: ПВХ / СПЭ - работает с кабелями типа АВБбШв, ВБбШв, АВВГЭ, ВВГЭ и им подобными;
• Экранирование: концентрическое - сохраняет экранирующий слой кабеля после соединения;
• Материал корпуса: термоусаживаемый полимер - устойчив к УФ, химическим воздействиям, перепадам температур;
• Цвет: черный - оптимизирован для внешнего монтажа и маскировки;
• Срок службы: 30 лет - гарантирует длительную работу без замены;
• Состав: безгалогенный - при возгорании не выделяет токсичных газов;
• Тип гильз: винтовые и болтовые - обеспечивают плотный контакт без сварки или пайки;
• Выполнение: термоусаживаемая - требует нагрева для формирования герметичной оболочки.

Совместимость и монтаж

Муфта ПСттбэ 5х35/50 совместима с кабелями: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналогами. Для монтажа применяется метод термоусадки - необходимо равномерно прогреть поверхность феном до полной усадки материала. Обязательно использование комплекта заземления с роликовым пружинным контактом - он обеспечивает надёжное соединение экрана кабеля с контуром заземления. Перед сборкой обязательно зачистить жилы и экран, соблюдать минимальную длину зачищенных участков, указанных в инструкции производителя.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Безгалогенная конструкция снижает риск образования ядовитых веществ при повреждении. Нагрузочные возможности проверены для продолжительной эксплуатации при максимальном токе, соответствующем сечению 50 мм2. Температурный режим работы - от –50C до +90C.

Преимущества

• Автономная система заземления - не требует дополнительных элементов;
• Удобство монтажа - термоусадка позволяет получить герметичную оболочку без клея или литой смолы;
• Защита от влаги и пыли - IP67 при правильной усадке;
• Устойчивость к механическому давлению - благодаря плотному материалу и концентрическому экрану;
• Поддержка многожильных систем - единственная модель в линейке IEK для 5-жильных кабелей с таким сечением.

Ограничения применения

• Не кабели с бумажной изоляцией - даже если они имеют ПВХ оболочку;
• Запрещено применять для кабелей с сечением менее 35 мм2 или более 50 мм2 - возможен перегрев или потеря герметичности;
• Не предназначен для открытой прокладки без защиты от прямого UV-излучения - хотя цвет черный, материалы не адаптированы для длительного пребывания на солнце вне кожуха;
• Требуется источник тепла (термофен) - невозможно смонтировать без него;
• Не рекомендовано использование в местах с частыми вибрациями без дополнительной фиксации - хоть муфта прочная, она не является антивибрационным устройством.

Примеры использования

• Соединение двух участков кабеля АВБбШв 5×50 в подземном канале на распределительной подстанции;
• Реставрация поврежденного участка кабеля ВВГЭ в цеху с высокой влажностью;
• Обустройство ответвлений в сети освещения дворового комплекса с использованием кабеля АВВГЭ;
• Замена старого соединения в кабельной трассе между жилыми домами.

Практические советы

• Перед монтажом всегда проверьте соответствие сечения кабеля - допуск +-5 мм2 недопустим;
• Используйте только термофен с регулировкой температуры - слишком горячий воздух может прожечь материал;
• Не забудьте установить комплект заземления - без него нарушается целостность системы защиты;
• При работе в сыром месте протестируйте герметичность после усадки - можно использовать воздушный тест с насосом;
• Храните муфту в оригинальной упаковке - предохраняет её от деформации и попадания грязи перед монтажом;
• Артикул uzm-xlbs1-vn5-3550sz - используйте именно этот номер при заказе запчастей или комплектов заземления.
