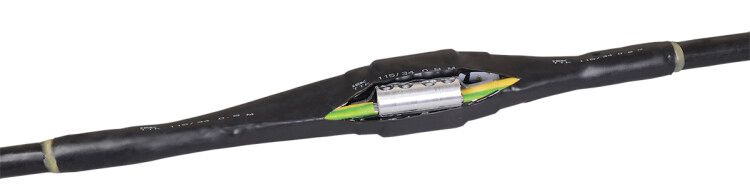

Комплект муфты соединительной ПСтт 5х35/50 без гильз ПВХ/СПЭ изоляция 1кВ IEK UZM-XLS1-VN5-3550X

Муфта ПСтт 5х35/50 без гильз ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая соединительная муфта для надёжного соединения пятижильных силовых кабелей с пластмассовой изоляцией, рассчитанная на рабочее напряжение 1 кВ. Подходит для прокладки в земле, кабельных каналах и трубах. Артикул uzm-xls1-vn5-3550x.

Назначение и область применения

Муфта ПСтт 5х35/50 без гильз ПВХ/СПЭ изоляция 1кВ используется для герметичного соединения пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ. Применяется там, где требуется надёжная изоляция и механическая прочность соединения - например, при ремонте повреждённых участков кабельной линии, прокладке в подземных каналах, коллекторах или защищённых трубах. Не подходит для кабелей с бронёй или металлическим экраном.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Сечение проводника: 35–50 мм2
• Тип изделия: соединительная муфта
• Исполнение: термоусаживаемая
• Материал корпуса: термоусаживаемый полимер без галогенов
• Цвет: чёрный
• Срок службы: 30 лет
• Соединяемые кабели: с ПВХ/СПЭ изоляцией, без брони и экрана
• Способ монтажа: нагрев с помощью газовой горелки

Совместимость и монтаж

Муфта ПСтт 5х35/50 без гильз ПВХ/СПЭ изоляция 1кВ совместима с кабелями типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Монтаж выполняется методом термоусадки - после подготовки концов кабеля муфта надевается на соединение и равномерно прогревается газовой горелкой. Нагрев вызывает усадку материала, обеспечивая плотную герметизацию. Болтовые гильзы не требуются - конструкция полностью опирается на свойства термоусадки.

Безопасность и стандарты

Муфта ПСтт 5х35/50 без гильз ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781. Материал изготовлен без галогенов - при возгорании не выделяет токсичных газов, что важно для замкнутых пространств. Устойчив к воздействию влаги, химически активных сред и перепадам температур в пределах нормативных условий эксплуатации.

Преимущества

• Высокая степень защиты благодаря однородной термоусадке - исключает попадание влаги и пыли
• Отсутствие болтовых элементов снижает риск коррозии и упрощает монтаж
• Удобство установки: один компонент вместо набора деталей
• Долговечность: срок службы 30 лет при соблюдении условий эксплуатации
• Подходит для наружной и внутренней установки

Ограничения применения

• Не применяется для кабелей с бронёй, медным или алюминиевым экраном
• Не предназначен для прямой прокладки в открытых условиях без защиты от УФ-излучения (например, на поверхности стен или столбах)
• Работает только с кабелями с сечением жил 35–50 мм2 - меньшие или большие сечения не обеспечивают герметичности
• Требует точного соблюдения технологии монтажа: недостаточный или избыточный нагрев приведёт к деформации или трещинам

Примеры использования

• Соединение двух участков кабеля ВВГ-1 в подземном кабельном канале
• Ремонт повреждённого кабеля АВВГз-1 в распределительной камере
• Обход препятствия при прокладке сети в городской застройке через трубопровод
• Замена старого соединения в системе освещения промышленного объекта

Практические советы

• Перед монтажом обязательно проверьте сечение жил кабеля - они должны точно попадать в диапазон 35–50 мм2
• Используйте только рекомендованную газовую горелку с регулируемым пламенем - равномерный нагрев важнее высокой температуры
• Не допускайте контакта открытого пламени с материалом муфты - это вызывает местное плавление и потерю герметичности
• После усадки проверьте целостность оболочки: она должна быть гладкой, без пузырей, трещин или вздутий
• Для работы в сыром грунте дополнительно используйте водоотталкивающие составы на входе/выходе кабеля - хотя муфта сама герметична, места ввода остаются слабым звеном
