Кабельная муфта 3СТпР-10-70/120 (Б) - 77494 КВТ

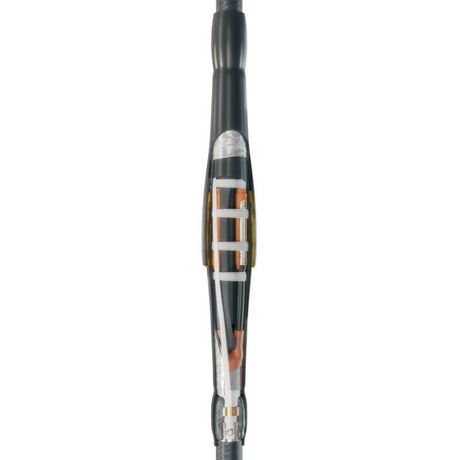

Муфта кабельная соединительная 3СТпР-10-70/120 (Б) от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной пропитанной изоляцией на напряжение 6–10 кВ. Эта термоусаживаемая муфта применяется в распределительных сетях без необходимости замены повреждённого участка кабеля, что снижает время и стоимость ремонта.

Назначение и область применения

Муфта кабельная соединительная 3СТпР-10-70/120 (Б) используется для соединения трёхжильных кабелей с бумажной маслопропитанной изоляцией, с броней или без неё, с алюминиевой или свинцовой оболочкой. Подходит для работ на кабельных линиях напряжением 6 и 10 кВ. Устройство применяется в условиях прямой закладки, колодцев, тоннелей, кабельных канализаций и других средах, где требуется высокая степень защиты от влаги и механических воздействий.

Технические характеристики

• Количество жил: 3
• Сечение проводника: 70–120 мм2
• Номинальное напряжение: 6/10 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин, безгалогенный состав (HF=Free)
• Материал изоляции кабеля: бумага, пропитанная маслом
• Диаметр кабеля: до 51,8 мм
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка с помощью газовой горелки
• Тип подключения жил: винтовой
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа необходима пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Жилы кабеля соединяются винтовыми наконечниками. Оболочка и броня соединяются через медный провод заземления, который фиксируется двумя способами:

• На металлические оболочки - с помощью пружин постоянного давления (входят в базовую комплектацию);
• На бронеленты - методом пайки.

При работе с кабелями, имеющими стальную или алюминиевую броню, обязательна установка допкомплекта «Комплект заземления КМПБ». Без него невозможно обеспечить надёжное заземление.

Безопасность и стандарты

Муфта 3СТпР-10-70/120 (Б) изготовлена из материалов без галогенов - при возгорании не выделяет токсичных газов. Соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Конструкция обеспечивает полную герметизацию благодаря трёхслойному уплотнению: внутренний и внешний термоусаживаемые кожухи + межфазный заполнитель на основе маслостойкой мастики.

Преимущества

• Не требует установки кабельной вставки - экономит время и материалы;
• Заполнение межфазного пространства мастикой предотвращает образование воздушных полостей и увеличивает пробивное напряжение;
• Толстостенные красные манжеты с термоплавким клеем гарантируют плотную изоляцию и герметичность на контактах жил;
• Пружины постоянного давления позволяют безопасно заземлить алюминиевые оболочки без риска перегрева бумажной изоляции;
• Полиолефиновый материал устойчив к старению, влаге и химическим воздействиям;
• Высокая механическая прочность и долговечность даже при экстремально низких температурах.

Ограничения применения

• Не кабели с пластмассовой (ПВХ, XLPE) изоляцией - только для бумажной маслопропитанной;
• Требуется точное соответствие диаметра кабеля (до 51,8 мм) - не подходят более крупные кабели;
• Обязательно использование специального инструмента: горелки ПГ и НМБ-6; без них монтаж невозможен;
• Пайка брони требует опыта - неквалифицированный монтаж может повредить изоляцию;
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP-защита высока, она не является полноценным водонепроницаемым решением для подводных объектов.

Примеры использования

• Ремонт аварийного участка кабельной линии типа ААБл в городской сети 10 кВ;
• Соединение кабелей в кабельном колодце тепловой станции;
• Подключение ответвлений в системе электроснабжения промышленного цеха с кабелями (А)СБл;
• Монтаж в холодных регионах (Сибирь, Дальний Восток) - работает при –50 C.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он не должен превышать 51,8 мм, иначе муфта не будет герметично усаживаться;
• Используйте только оригинальный инструмент КВТ: горелка ПГ даёт равномерный нагрев, а НМБ-6 позволяет срывать наконечники без повреждения жил;
• При работе с бронированной линией всегда устанавливайте «Комплект заземления КМПБ» - это не опционально, а требование безопасности;
• Не снимайте защитные плёнки с элементов муфты заранее - они предохраняют клеевой слой от загрязнения;
• После усадки осмотрите все швы: поверхность должна быть гладкой, без пузырей и вздутий - при наличии дефектов замените муфту.
