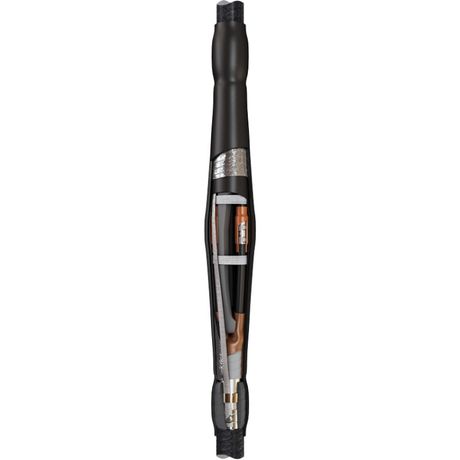

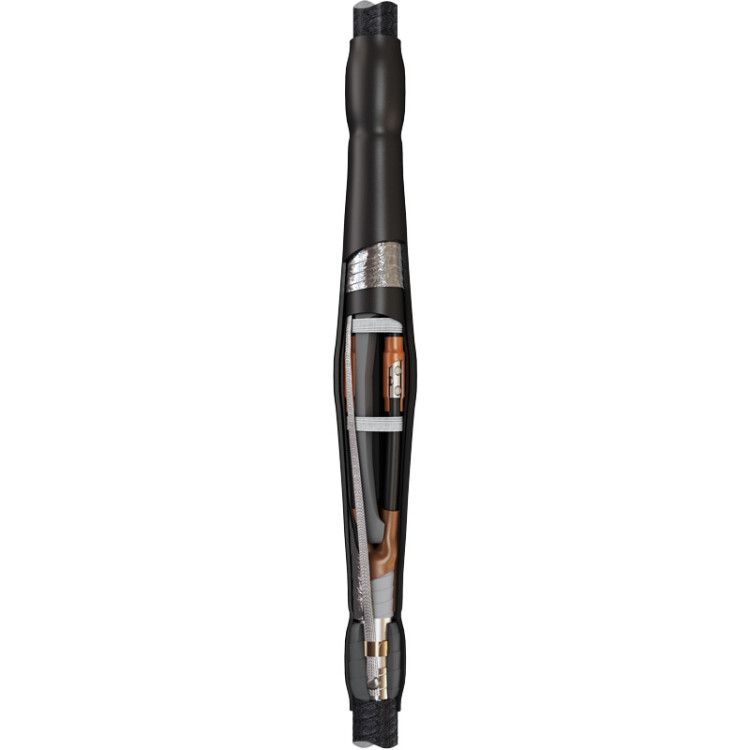

Кабельная муфта 3СТп-10-25/50 (Б) нг-LS - 75560 КВТ

Муфта кабельная соединительная 3СТп-10-25/50 (Б) нг-LS с болтовыми соединителями от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение 10 кВ. Изделие сочетает термоусадочные элементы, болтовые соединители и систему герметизации, что делает его подходящим для прокладки в канализациях, тоннелях и других закрытых помещениях.

Назначение и область применения

Муфта 3СТп-10-25/50 (Б) нг-LS используется для соединения трёхжильных кабелей с бумажной маслопропитанной изоляцией или с полиэтиленовой изоляцией. Подходит для кабелей с броней или без неё, с алюминиевой или свинцовой оболочкой. Работает на напряжении 6–10 кВ. Применяется в сетях энергообеспечения объектов промышленного, жилищного и инфраструктурного назначения: подстанции, кабельные колодцы, tunnels, цеховые сети.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение проводника: 25–50 мм2
• Диаметр кабеля: до 45 мм
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: полиолефин
• Изолирующий материал: пропитанная бумажная изоляция
• Цвет: черный
• Тип монтажа: термоусадка
• Стандарт: ТУ 3599-006-97284872-2006
• Совместимость с изоляцией: бумажная и пластиковая

Совместимость и монтаж

Муфта совместима с кабелями типов: ААБл, АСБл, АСКл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв, АСБ2лШв. Для монтажа используются болтовые соединители, входящие в базовую комплектацию. Также допускается использование гильз под опрессовку - изделие универсально.

Процедура монтажа требует нагрева термоусадочных элементов пропановой горелкой ПГ (КВТ). Перед сборкой необходимо подготовить концы кабеля: зачистить, удалить изоляцию, установить медные наконечники. Обязательна фиксация заземляющей перемычки между оболочками кабелей. Для этого применяются пружины постоянного давления - они предотвращают перегрев бумажной изоляции при пайке. На бронелентах крепление выполняется пайкой.

Для кабелей со стальной или алюминиевой бронью требуется дополнительный «Комплект заземления КМПБ». Без него невозможно гарантировать безопасное заземление.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Исполнение нг-LS - не распространяет горение и мало дымит при возгорании
• Защита IP67 достигается благодаря многослойной герметизации: два термоусадочных кожуха, заполнитель межфазного пространства и маслостойкий герметик на корне разделки

Преимущества

• Высокая механическая и электрическая прочность благодаря толстостенным красным манжетам с термоплавким клеем
• Отсутствие воздушных полостей внутри муфты - гарантия долговечности изоляции
• Заземление через пружины снижает риск повреждения изоляции при монтаже
• Универсальная комплектация: можно выбрать либо болтовые соединители, либо опрессовку
• Элементы изготовлены из материалов, устойчивых к воздействию масел и химических сред

Ограничения применения

• Не для кабелей с медной броней - не предусмотрено крепление
• Не рекомендовано использование вне помещений без защиты от УФ-лучей - полиолефин со временем стареет под прямыми солнечными лучами
• Требуется точное соблюдение технологии монтажа; недостаточный прогрев термоусадки приводит к плохому контакту и протечкам
• Не предназначен для работы при температурах ниже –50 C или выше +50 C
• Не заменяет распределительную коробку - только соединение участков кабеля

Примеры использования

• Соединение кабелей ААБл в подземном кабельном канале тепловой станции
• Реставрация поврежденного участка кабеля АСБГ в тоннеле метро
• Подключение питания к распределительному щиту в промзоне через кабель ААШв
• Обход деформированного участка трассы в условиях ограниченного доступа

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он не должен превышать 45 мм
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 для срыва головок
• На всех этапах работ сохраняйте чистоту: грязь и влага снижают качество герметизации
• При работе с кабелями с броней всегда используйте «Комплект заземления КМПБ»
• Не экономьте время на прогреве термоусадки - равномерный нагрев важнее скорости
• Проверяйте целостность герметиков после остывания: наличие трещин или вздутий - сигнал к демонтажу
