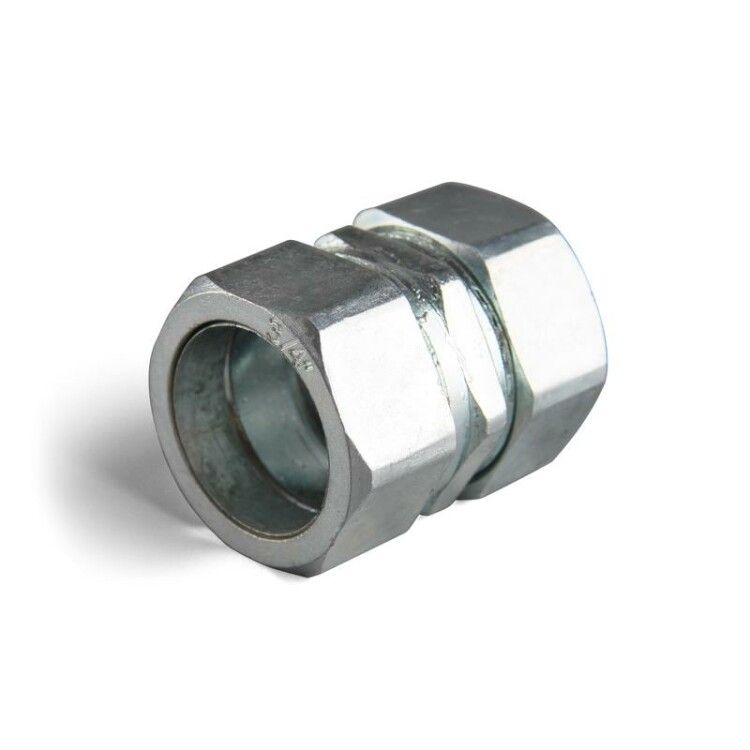

Муфта соединительная «труба-труба» СТТ-25 (1'') (Fortisflex) - 87904 КВТ

Муфта соединительная труба-труба СТТ-25 (1 дюйм) от Fortisflex и КВТ предназначена для надёжного соединения металлических и неметаллических труб с резьбой, обеспечивая герметичность и защиту от внешних воздействий в условиях повышенной влажности, пыли и перепадов температур.

Назначение и область применения

Муфта соединительная труба-труба СТТ-25 (1 дюйм) используется для соединения двух участков труб одинакового диаметра - например, при ремонте, модернизации или сборке трубопроводов. Подходит для систем передачи воздуха, воды, масла, хладагента и других сред, не агрессивных к цинковому сплаву. Применяется в промышленном оборудовании, автоматизированных линиях, системах вентиляции, на объектах с высокими требованиями к защите от пыли и брызг.

Технические характеристики

• Номинальный диаметр трубы: 25 мм (соответствует 1 дюйму)
• Тип соединения: резьбовой (внутренняя резьба с обоих сторон)
• Материал корпуса: цинковый сплав с гальваническим цинковым покрытием
• Уплотнение: резина - обеспечивает эластичную герметизацию
• Степень защиты: IP54 - защита от пыли и брызг из любого направления
• Диапазон рабочих температур: от -60 C до +120 C
• Разъемный: да - позволяет собирать/разбирать соединение без демонтажа труб
• Без галогенов: да - соответствует экологическим нормам RoHS
• Цвет: стальной - матовая поверхность, не требует окраски

Совместимость и монтаж

Муфта соединительная труба-труба СТТ-25 (1 дюйм) совместима с трубами, имеющими наружную резьбу G1" (G1/2" не подходит!). Для монтажа необходимо:

• Очистить резьбу труб от грязи и остатков уплотнителя
• Нанести подходящую уплотнительную ленту или пасту на наружную резьбу трубы
• Завинчивать муфту равномерно, без перекосов - не используйте силовые рычаги
• Не затягивать сверх меры: избыточный момент может повредить резьбу в цинковом сплаве

Из-за разъемной конструкции муфту можно использовать многократно - при замене участка трубы достаточно открутить её, не нарушая целостность системы.

Безопасность и стандарты

Муфта соединительная труба-труба СТТ-25 (1 дюйм) изготовлена без галогенов и соответствует требованиям RoHS. Степень защиты IP54 гарантирует безопасную работу в помещениях с повышенной влажностью, на открытых площадках и в зонах с возможным попаданием брызг. Температурный диапазон от -60 C до +120 C позволяет применять изделие в холодильных установках, печных системах и наружных сетях.

Преимущества

• Высокая механическая прочность благодаря цинковому сплаву и гальваническому покрытию
• Устойчивость к коррозии - особенно важна во влажной среде
• Легкий монтаж и возможность повторного использования
• Широкий температурный интервал - работает даже в суровых климатических условиях
• Экологически безопасный материал - не содержит галогенов

Ограничения применения

• Не предназначен для внутреннего давления выше 1,6 МПа - проверяйте допустимые нагрузки вашей системы
• Не рекомендовано использование с агрессивными химикатами (концентрированные щелочи, кислоты, растворители)
• Резьбовое соединение требует точного совпадения шага резьбы - не применяйте с трубами другой стандартизации (например, NPT)
• Цинковый сплав менее устойчив к ударным нагрузкам - избегайте монтажа в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Соединение медных или пластиковых труб в системах кондиционирования
• Ремонт воздушных магистралей на заводах и в мастерских
• Подключение датчиков и исполнительных механизмов к трубопроводам в пищевой промышленности
• Обустройство временных трубопроводов на стройплощадках
• Сборка систем подачи смазочных материалов в станках с ЧПУ

Практические советы

• Перед установкой проверьте, что резьба на трубах имеет шаг 14 TPI - стандарт для G1"
• Если труба слишком жесткая, предварительно слегка нагрейте муфту - это облегчит завинчивание
• Для длительной работы в условиях постоянной влаги дополнительно используйте герметик на основе силикона
• Не забудьте про посадочный диаметр: муфта рассчитана именно на 25 мм - не подходит для труб 20 мм или 32 мм
• Храните изделия в сухом месте - хотя они защищены от коррозии, длительное воздействие влаги снижает срок службы уплотнений
